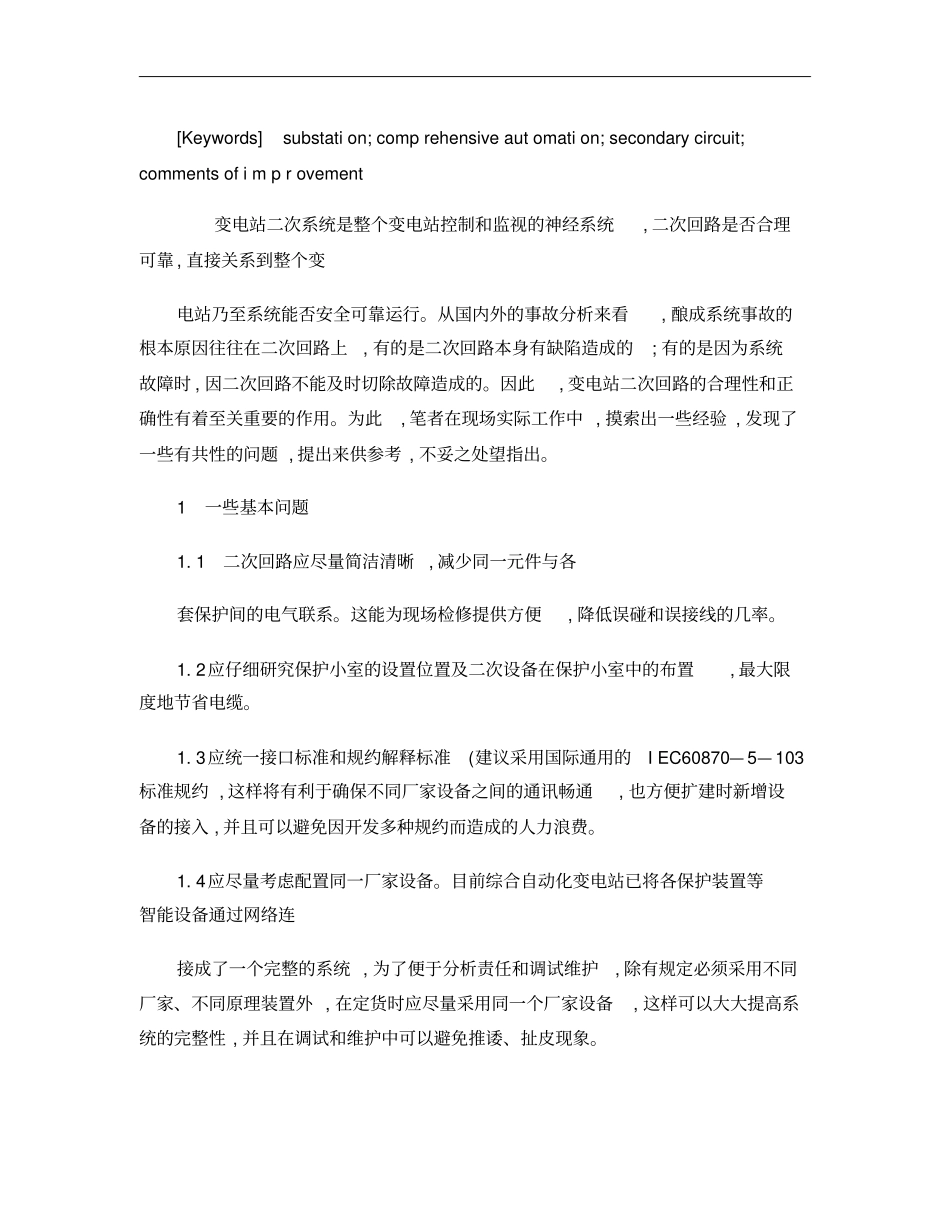

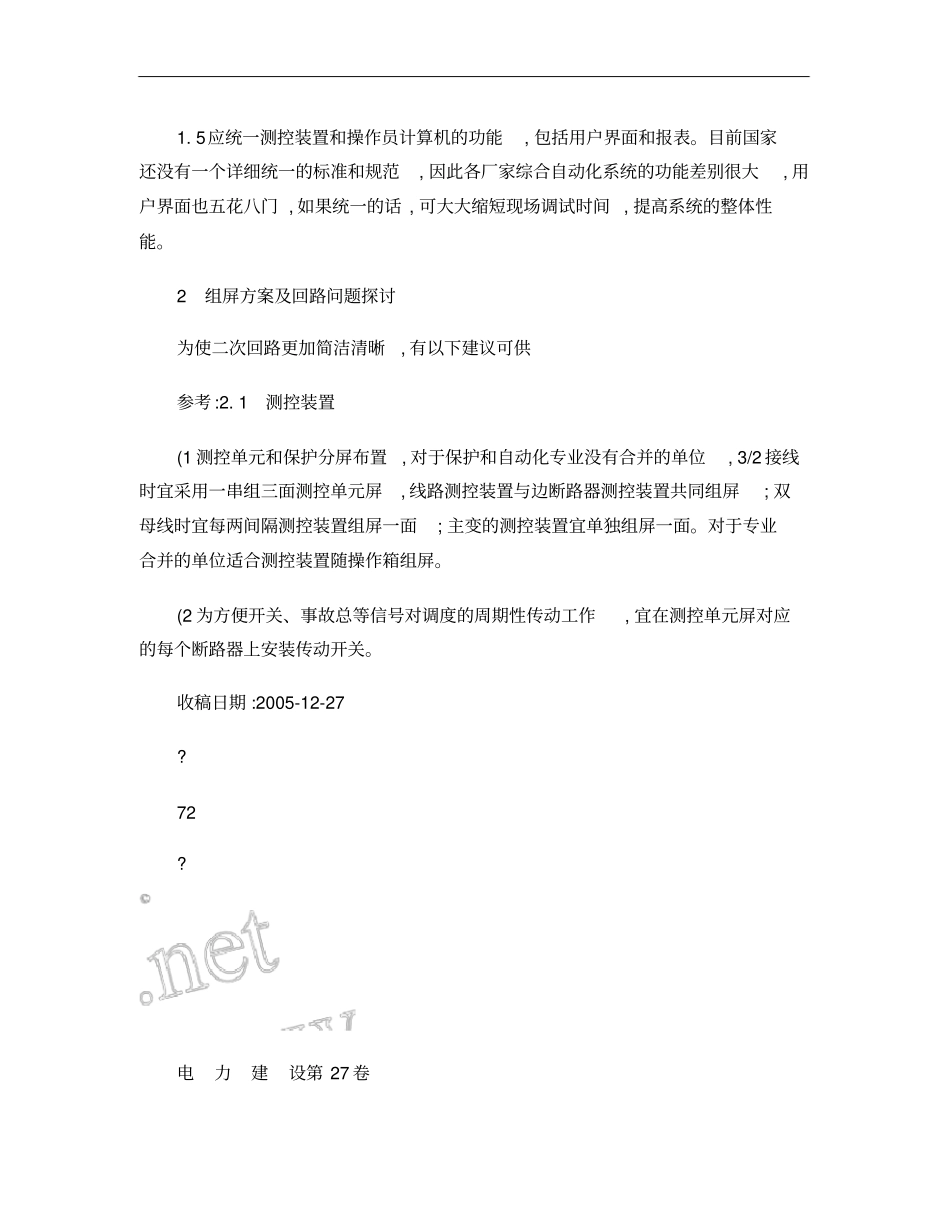

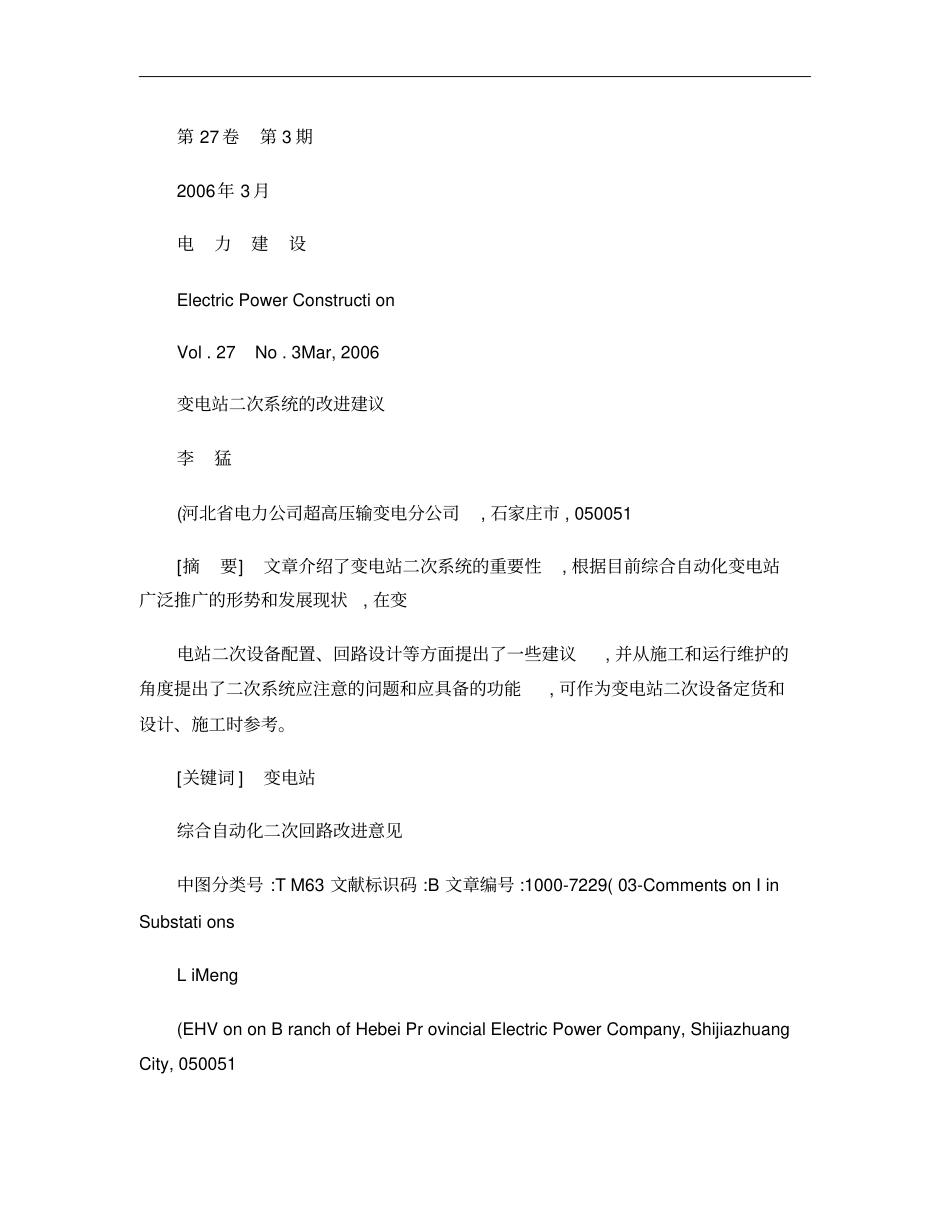

第27卷第3期2006年3月电力建设ElectricPowerConstructionVol.27No.3Mar,2006变电站二次系统的改进建议李猛(河北省电力公司超高压输变电分公司,石家庄市,050051[摘要]文章介绍了变电站二次系统的重要性,根据目前综合自动化变电站广泛推广的形势和发展现状,在变电站二次设备配置、回路设计等方面提出了一些建议,并从施工和运行维护的角度提出了二次系统应注意的问题和应具备的功能,可作为变电站二次设备定货和设计、施工时参考。[关键词]变电站综合自动化二次回路改进意见中图分类号:TM63文献标识码:B文章编号:1000-7229(03-CommentsonIinSubstationsLiMeng(EHVononBranchofHebeiProvincialElectricPowerCompany,ShijiazhuangCity,050051[Keywords]substation;comprehensiveautomation;secondarycircuit;commentsofimprovement变电站二次系统是整个变电站控制和监视的神经系统,二次回路是否合理可靠,直接关系到整个变电站乃至系统能否安全可靠运行。从国内外的事故分析来看,酿成系统事故的根本原因往往在二次回路上,有的是二次回路本身有缺陷造成的;有的是因为系统故障时,因二次回路不能及时切除故障造成的。因此,变电站二次回路的合理性和正确性有着至关重要的作用。为此,笔者在现场实际工作中,摸索出一些经验,发现了一些有共性的问题,提出来供参考,不妥之处望指出。1一些基本问题1.1二次回路应尽量简洁清晰,减少同一元件与各套保护间的电气联系。这能为现场检修提供方便,降低误碰和误接线的几率。1.2应仔细研究保护小室的设置位置及二次设备在保护小室中的布置,最大限度地节省电缆。1.3应统一接口标准和规约解释标准(建议采用国际通用的IEC60870—5—103标准规约,这样将有利于确保不同厂家设备之间的通讯畅通,也方便扩建时新增设备的接入,并且可以避免因开发多种规约而造成的人力浪费。1.4应尽量考虑配置同一厂家设备。目前综合自动化变电站已将各保护装置等智能设备通过网络连接成了一个完整的系统,为了便于分析责任和调试维护,除有规定必须采用不同厂家、不同原理装置外,在定货时应尽量采用同一个厂家设备,这样可以大大提高系统的完整性,并且在调试和维护中可以避免推诿、扯皮现象。1.5应统一测控装置和操作员计算机的功能,包括用户界面和报表。目前国家还没有一个详细统一的标准和规范,因此各厂家综合自动化系统的功能差别很大,用户界面也五花八门,如果统一的话,可大大缩短现场调试时间,提高系统的整体性能。2组屏方案及回路问题探讨为使二次回路更加简洁清晰,有以下建议可供参考:2.1测控装置(1测控单元和保护分屏布置,对于保护和自动化专业没有合并的单位,3/2接线时宜采用一串组三面测控单元屏,线路测控装置与边断路器测控装置共同组屏;双母线时宜每两间隔测控装置组屏一面;主变的测控装置宜单独组屏一面。对于专业合并的单位适合测控装置随操作箱组屏。(2为方便开关、事故总等信号对调度的周期性传动工作,宜在测控单元屏对应的每个断路器上安装传动开关。收稿日期:2005-12-27?72?电力建设第27卷(3在每个开关信号回路中,第1个信号应为事故总,即由合后HHKJ接点串接TWJ并,并设计一个事故音响小母线,每个保护小间的事故总并接后接入本小间公用测控装置。(4为避免由于装置内开出继电器接点抖动造成一次设备误动,可在开出继电器前串接1个接点,只有当操作选择有效时,才开放开出继电器的正电源(类似于保护装置的启动回路。2.2每面保护屏的保护装置数量(1每面保护屏内安装不宜超过2个装置,带有其他外附继电器的保护,每面屏应只安装1个保护装置和其外附的继电器。(2现行的主变保护组屏方案,不论是220kV还是500kV,屏内装置和二次线均显拥挤,建议kV,(3220kV,或者和为减少2套保护间电气联系,操作箱不应该和主保护装置共同组屏;每套主保护最好只有1组跳闸线圈。(4由于各厂家接线规范和组屏工艺不同,不同厂家的保护装置不宜安装在同一面屏上。(5为使电缆敷设、回路检查方便灵活,每面屏端子排数量不宜超过250片。2.3开关等机构内的二次回路目前国内35～500kV开关机构内的二次回路大而全,包含复杂的防跳回路、就地分合闸回路及五防闭锁回路,但在实际应用中(根据规程要求,总有部分被拆掉或短接,...
