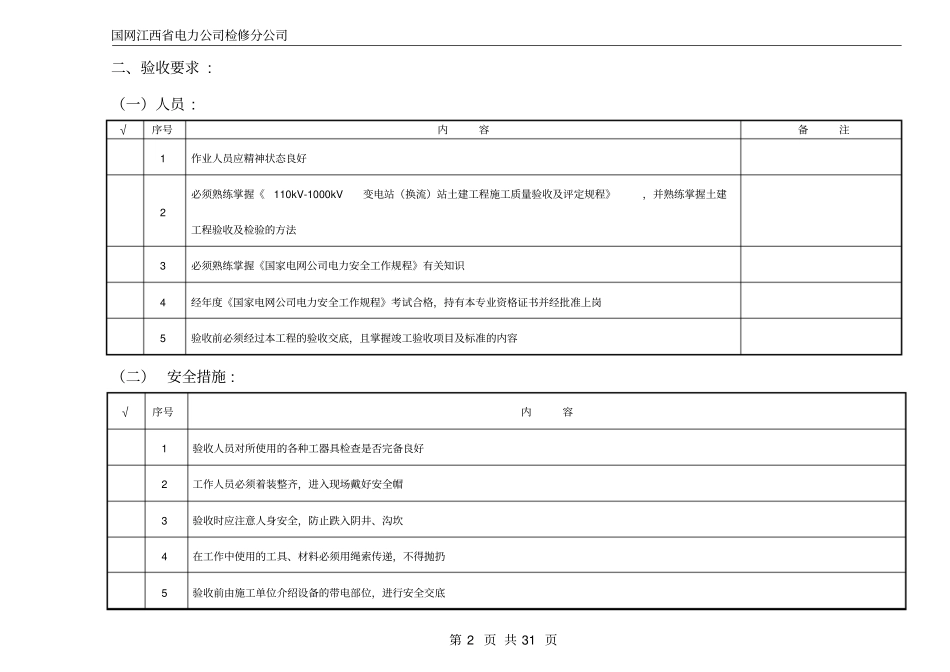

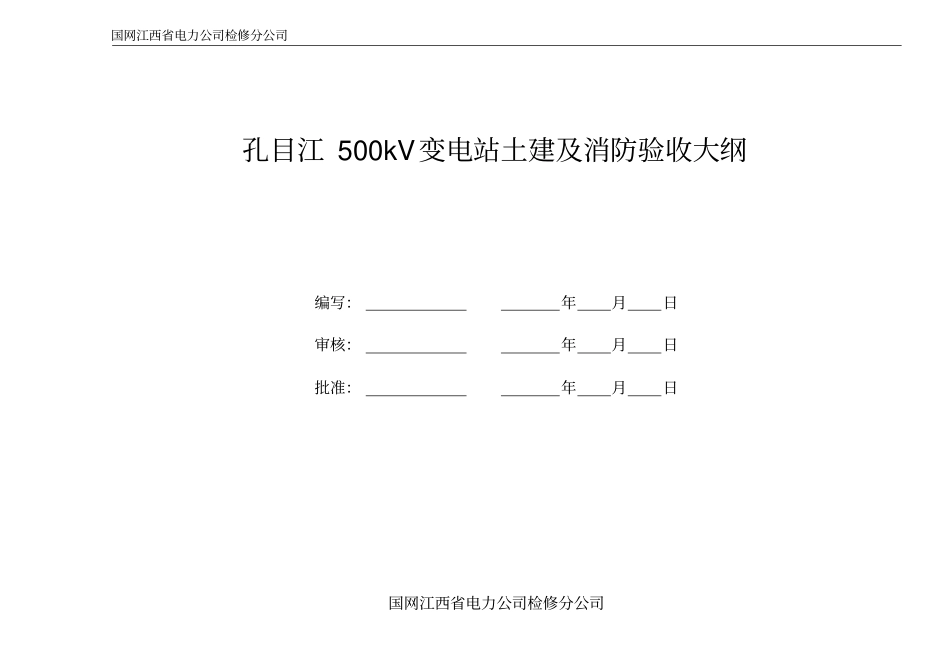

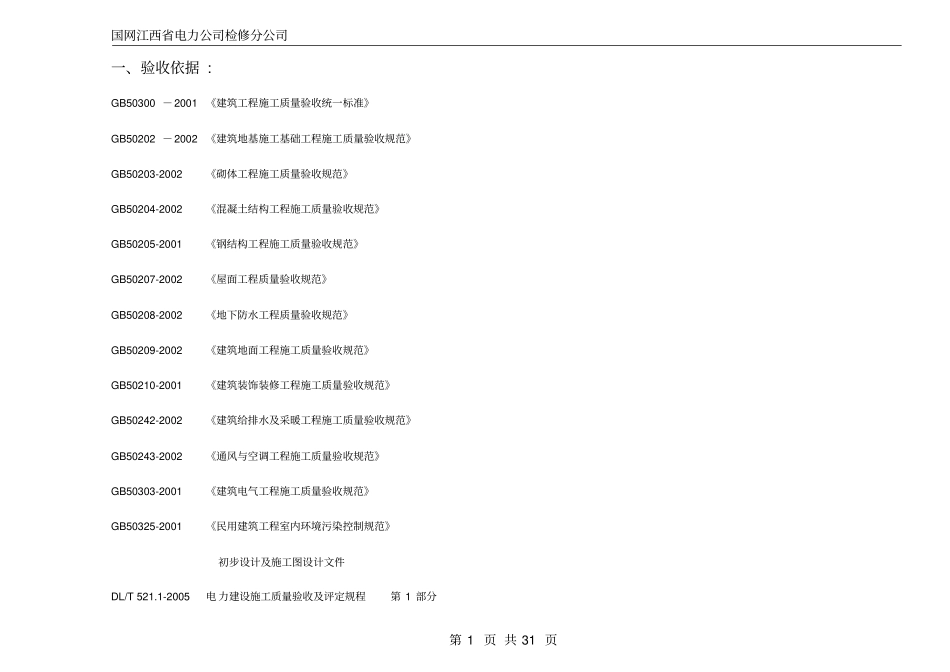

国网江西省电力公司检修分公司孔目江500kV变电站土建及消防验收大纲编写：年月日审核：年月日批准：年月日国网江西省电力公司检修分公司国网江西省电力公司检修分公司第1页共31页一、验收依据:GB50300－2001《建筑工程施工质量验收统一标准》GB50202－2002《建筑地基施工基础工程施工质量验收规范》GB50203-2002《砌体工程施工质量验收规范》GB50204-2002《混凝土结构工程施工质量验收规范》GB50205-2001《钢结构工程施工质量验收规范》GB50207-2002《屋面工程质量验收规范》GB50208-2002《地下防水工程质量验收规范》GB50209-2002《建筑地面工程施工质量验收规范》GB50210-2001《建筑装饰装修工程施工质量验收规范》GB50242-2002《建筑给排水及采暖工程施工质量验收规范》GB50243-2002《通风与空调工程施工质量验收规范》GB50303-2001《建筑电气工程施工质量验收规范》GB50325-2001《民用建筑工程室内环境污染控制规范》初步设计及施工图设计文件DL/T521.1-2005电力建设施工质量验收及评定规程第1部分国网江西省电力公司检修分公司第2页共31页二、验收要求:（一）人员:√序号内容备注1作业人员应精神状态良好2必须熟练掌握《110kV-1000kV变电站（换流）站土建工程施工质量验收及评定规程》，并熟练掌握土建工程验收及检验的方法3必须熟练掌握《国家电网公司电力安全工作规程》有关知识4经年度《国家电网公司电力安全工作规程》考试合格，持有本专业资格证书并经批准上岗5验收前必须经过本工程的验收交底，且掌握竣工验收项目及标准的内容（二）安全措施:√序号内容1验收人员对所使用的各种工器具检查是否完备良好2工作人员必须着装整齐，进入现场戴好安全帽3验收时应注意人身安全，防止跌入阴井、沟坎4在工作中使用的工具、材料必须用绳索传递，不得抛扔5验收前由施工单位介绍设备的带电部位，进行安全交底国网江西省电力公司检修分公司第3页共31页6一切设备操作由施工单位人员按验收方要求进行操作7单人不得进行验收工作（三）验收工器具及材料、资料:√序号名称规格单位数量备注1垂线28m根2三角板把3皮尺30m把4钢卷尺5m把5活动扳手套6游标卡尺把7安全带根8竣工验收项目及标准、表格套三、验收项目（一）变电站围墙、护坡、大门及站外排水验收项目:范围：√序号检查项目及内容检查标准检查结果备注检查人国网江西省电力公司检修分公司第4页共31页11砌体工程21.1砌体结构砖、砂浆品种及强度应符合设计要求；预留门窗孔洞位置正确31.2轴线位移≤10mm41.3垂直度≤10mm51.4清水墙砌筑方式组砌正确,不应出现通缝,接搓密实、平直61.5清水墙表面平整度≤5mm71.6清水墙水平灰缝平直度≤7mm（每10米）81.7清水墙伸缩缝、沉降缝满足设计要求及现行规范要求92护坡工程102.1砌石护坡112.1.1块石规格和质量符合设计要求和现行有关标准的规定122.1.2砂浆强度和配合比符合设计要求132.1.3地基质量符合设计要求142.1.4墙背填料符合设计要求和施工规范国网江西省电力公司检修分公司第5页共31页152.1.5沉降缝、泄水孔布置符合设计要求和现行有关标准的规定，沉降缝整齐垂直，上下贯通，泄水孔坡度向外，无堵塞现象162.1.6砌筑质量砌块要分层错缝，浆砌时坐浆挤紧，嵌缝后砂浆饱满，无空洞现象；干砌时不松动、叠砌和浮塞；砌体坚实牢固，边缘顺直，无脱落现象172.1.7填缝材料及填缝质量填缝材料必须符合设计要求和现行有关标准规定，填缝要求饱满182.1.8表面平整度料石10mm,块石20mm,干砌50mm192.1.9缝宽无宽度在15mm以上、长度在0.5m以上的连续缝202.1.10勾缝勾缝平顺、缝宽均匀，无裂缝和脱落现象212.1.11砂浆饱满度≥80%222.1.12坡度符合设计要求232.2植被护坡242.2.1坡面要求坡面无危石、松土、填补坑凹252.2.2骨架平面位置符合设计要求国网江西省电力公司检修分公司第6页共31页262.2.3骨架施工质量骨架与边坡水平线成45℃，左右互相垂直铺设，方格间距符合设计要求272.2.4骨架内回填土密实，表层土为潮湿的黏性土283大门293.1钢门及镀锌钢板门303.1.1门质量门的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式应符合设计要求。金属门的防腐处理及填嵌、密封处理应符合设计要求，...
