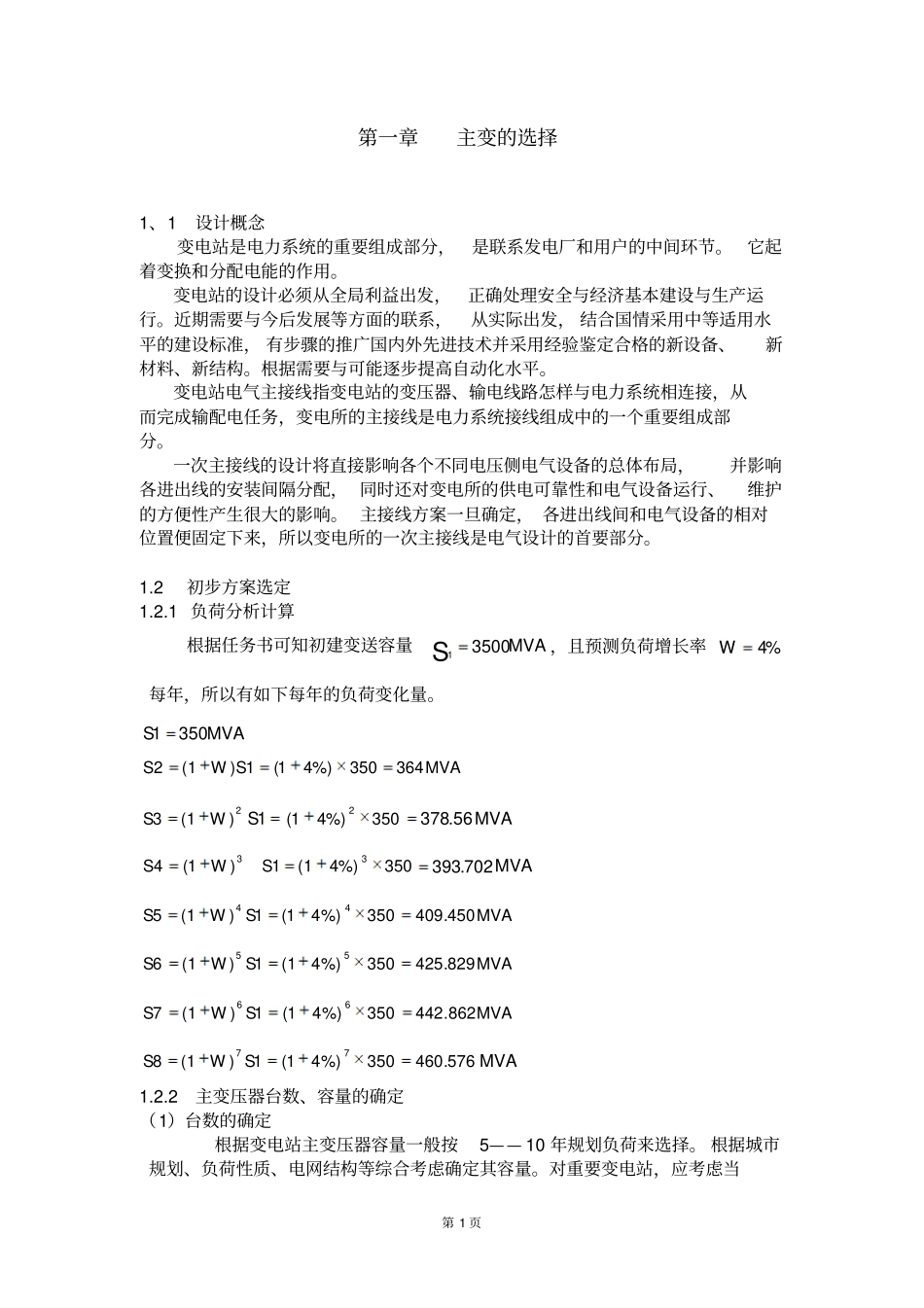

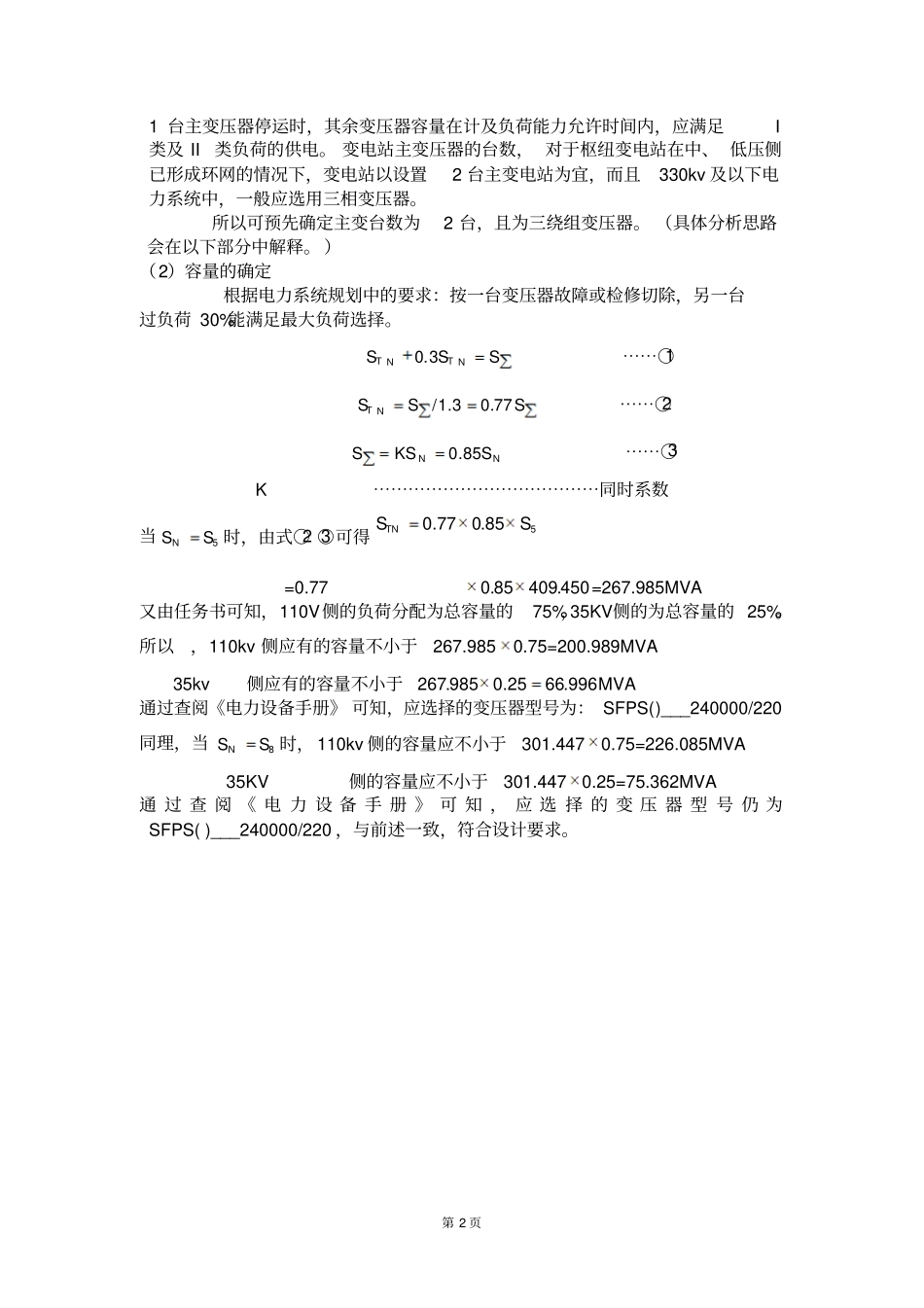

第1页第一章主变的选择1、1设计概念变电站是电力系统的重要组成部分，是联系发电厂和用户的中间环节。它起着变换和分配电能的作用。变电站的设计必须从全局利益出发，正确处理安全与经济基本建设与生产运行。近期需要与今后发展等方面的联系，从实际出发，结合国情采用中等适用水平的建设标准，有步骤的推广国内外先进技术并采用经验鉴定合格的新设备、新材料、新结构。根据需要与可能逐步提高自动化水平。变电站电气主接线指变电站的变压器、输电线路怎样与电力系统相连接，从而完成输配电任务，变电所的主接线是电力系统接线组成中的一个重要组成部分。一次主接线的设计将直接影响各个不同电压侧电气设备的总体布局，并影响各进出线的安装间隔分配，同时还对变电所的供电可靠性和电气设备运行、维护的方便性产生很大的影响。主接线方案一旦确定，各进出线间和电气设备的相对位置便固定下来，所以变电所的一次主接线是电气设计的首要部分。1.2初步方案选定1.2.1负荷分析计算根据任务书可知初建变送容量MVAS35001，且预测负荷增长率%4W每年，所以有如下每年的负荷变化量。MVAS3501MVASWS364350%)41(1)1(22)1(3WS1S350%)41(256.378MVA3)1(4WS350%)41(13S702.393MVAMVASWS450.409350%)41(1)1(544MVASWS829.425350%)41(1)1(655MVASWS862.442350%)41(1)1(766576.460350%)41(1)1(877SWSMVA1.2.2主变压器台数、容量的确定（1）台数的确定根据变电站主变压器容量一般按5——10年规划负荷来选择。根据城市规划、负荷性质、电网结构等综合考虑确定其容量。对重要变电站，应考虑当第2页1台主变压器停运时，其余变压器容量在计及负荷能力允许时间内，应满足I类及II类负荷的供电。变电站主变压器的台数，对于枢纽变电站在中、低压侧已形成环网的情况下，变电站以设置2台主变电站为宜，而且330kv及以下电力系统中，一般应选用三相变压器。所以可预先确定主变台数为2台，且为三绕组变压器。（具体分析思路会在以下部分中解释。）（2）容量的确定根据电力系统规划中的要求：按一台变压器故障或检修切除，另一台过负荷30%能满足最大负荷选择。SSSNTNT3.0⋯⋯○1SSSNT77.03.1/⋯⋯○2NNSKSS85.0⋯⋯○3K⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯同时系数当5SSN时，由式○2○3可得585.077.0SSTN=0.77450.40985.0=267.985MVA又由任务书可知，110V侧的负荷分配为总容量的75%，35KV侧的为总容量的25%。所以，110kv侧应有的容量不小于267.9850.75=200.989MVA35kv侧应有的容量不小于MVA996.6625.0985.267通过查阅《电力设备手册》可知，应选择的变压器型号为：SFPS()___240000/220同理，当8SSN时，110kv侧的容量应不小于301.4470.75=226.085MVA35KV侧的容量应不小于301.4470.25=75.362MVA通过查阅《电力设备手册》可知，应选择的变压器型号仍为SFPS()___240000/220，与前述一致，符合设计要求。第3页第二章主接线的设计2.1方案的选定（1）方案的提出方案一220kV采用双母线带旁路母线接线方式，110kV也采用双母线带旁路母线接线，根据《电力工程电气设计手册》可知，220kV出线5回以上，装设专用旁路断路器，考虑到220kV近期6，装设专用母联断路器和旁路断路器。根据《电力工程电气设计手册》、《发电厂电气部分》和变电所的基本数据，220kV主接线形式如图2-1：图2-1220kV主接线形式图110kV母线上近期负荷为1出线，根据《电力工程电气设计手册》可知，110kV出线为8回及以上时装设专用旁路断路器。而由原始资料可知，110kV出线为8回，装设专用母联断路器和旁路断路器。根据《电力工程电气设计手册》、《发电厂电气部分》和原始资料，110kV主接线形式如图2-2：第4页方案二220kV采用3/2接线，每一回路经一台断路器接至母线，两回路间设一联络断路器形成一串，运行时，两组母线和全部断路器都投入工作，形成环状供电，具有较高的供电可靠性和运行灵活性。110kV近期出线7回，可采用双母线接线方式，出线断路器检修时，可通过“跨条”来向用户供电。而任一母线故障时，可通过另一组母线供电。但由于双母线故障机率较小，故不考虑。方案三220kv采用双母线加六氟化硫断路器第5页110kv侧也是一样的（2）方案的选择220kV、110kV都采...
