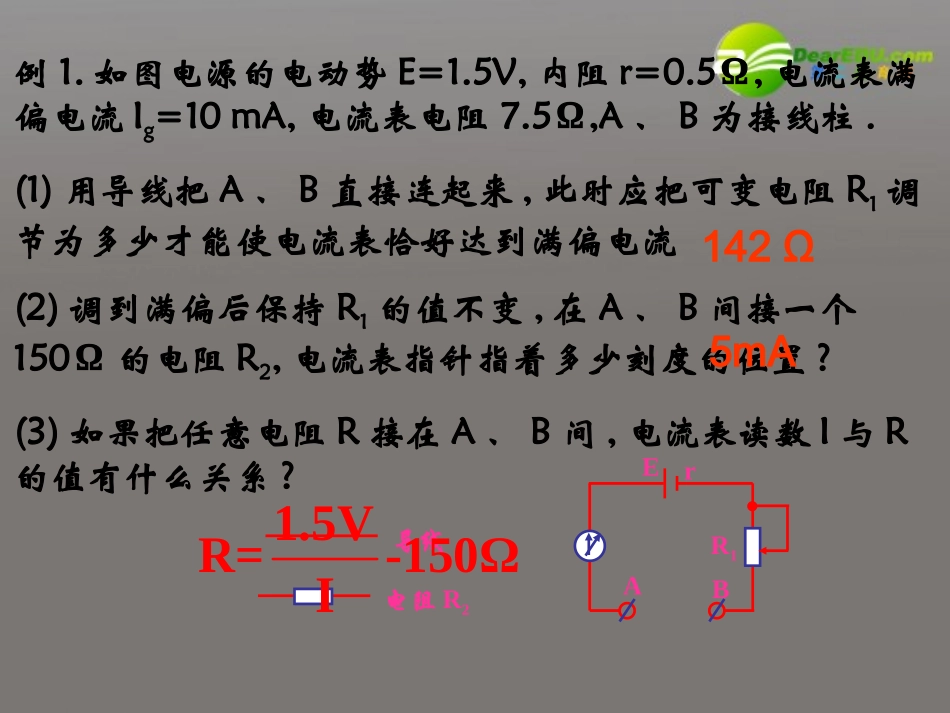

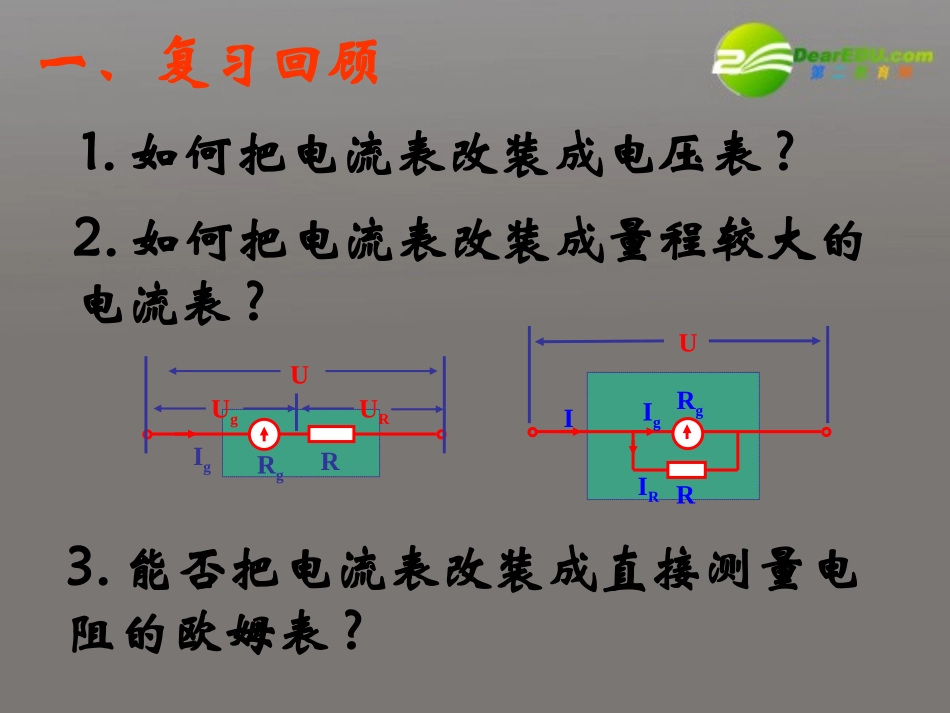

2.8多用电表一、复习回顾1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?3.能否把电流表改装成直接测量电阻的欧姆表?UIRgIgIRRIgRgRUUgUR例1.如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻7.5Ω,A、B为接线柱.(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?(3)如果把任意电阻R接在A、B间,电流表读数I与R的值有什么关系?R1ABEr导线电阻R21.5VR=-150ΩI142Ω5mA二、欧姆表1.内部电路:R1ABER2.表头:051015ΩΩ20304050100200500∞1K问题：相对于其他电表欧姆表的表头有什么特点？1、零刻度在右边，左边为无限大2、刻度不均匀，左边密、右边稀疏051015ΩΩ20304050100200500∞1K3.读数:问题1:图示中各次的电阻分别为多少？问题2:实际使用的欧姆表具有多个量程可以选择，有×10档、×100档、×1000档等，如果实验中选择的是×100档，图示中各次的电阻分别为多少？问题3:实际使用中怎样确定欧姆表选择哪一档？怎样才能使测得电阻的阻值更精确？指针指在中间刻度附近问题:电压表电流表和欧姆表都有一个表头能不能让它们共用一个表头制成一个多用电表呢?AABAABR1AABR2三、认识多用电表EE问题1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表3、4为欧姆表，5、6为电压表电流：1大电压：6大三、认识多用电表指针式多用电表数字式多用电表问题2:多用电表可以有哪些用途?问题3:怎样从多用电表上读出电流、电压、电阻的值?问题1:参照图请说一说指针式多用电表的基本构造?掌握多用电表的使用掌握多用电表的使用多用表的读数方法多用表的读数方法0—2.5V0—2.5V交流读最下刻度交流读最下刻度欧姆表读最上刻度乘以倍率欧姆表读最上刻度乘以倍率其它电压电流均读中间刻度其它电压电流均读中间刻度如图示多用电表，选择开如图示多用电表，选择开关分别置于下列位置时的关分别置于下列位置时的读数是：读数是：×100——×100——10V10V量程量程————250V250V量程量程————5mA5mA量程量程————2.5V2.5V交流量程交流量程——1000Ω6.2V155V3.10mA1.85V四、实验1.怎样用多用电表测量小灯泡的电压?测量中应注意什么？2.怎样用多用电表测量通过小灯泡的电流?测量中应注意什么？3.怎样用多用电表测量二极管的正反向电阻?测量中应注意什么？五、讨论1.在使用多用电表时还有哪些问题是要注意的？2.两位同学用过电表后开关的位置分别如图所示，哪位同学的习惯好些？为什么？使用多用电表的注意事项：使用多用电表的注意事项：1、多用电表在使用前，首先进行机械调零2、在进行电阻测量前或换用欧姆表另一量程，进行电阻调零3、测量前，应把选择开关挡旋转到相应项目的适当量程上，读数时要注意挡位与刻度盘对应，直流电流挡、直流电压挡要注意极性4、欧姆挡的使用需要注意如下几点：(1)合理选择欧姆挡的另一个量程，使指针尽量指在表盘中间位置附近(2)读数时，应将表针示数乘以选择开关所指的倍数(4)测量完毕时，要把表笔从测试孔中拔出，选择开关应放置交流电压最高挡或OFF挡，若长期不用多用电表时，还应把电池取出(3)不能用手接触表笔的金属部分
