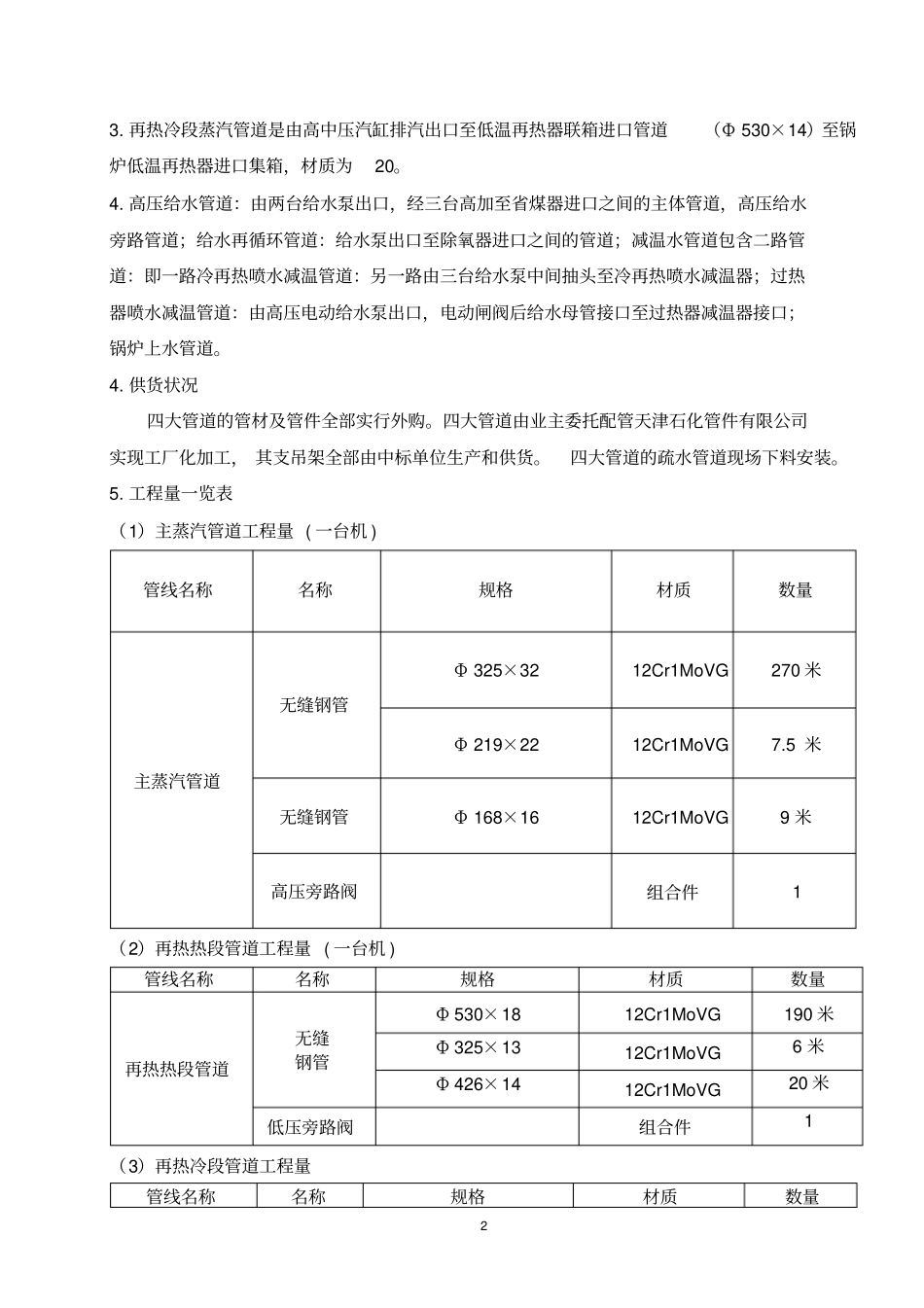

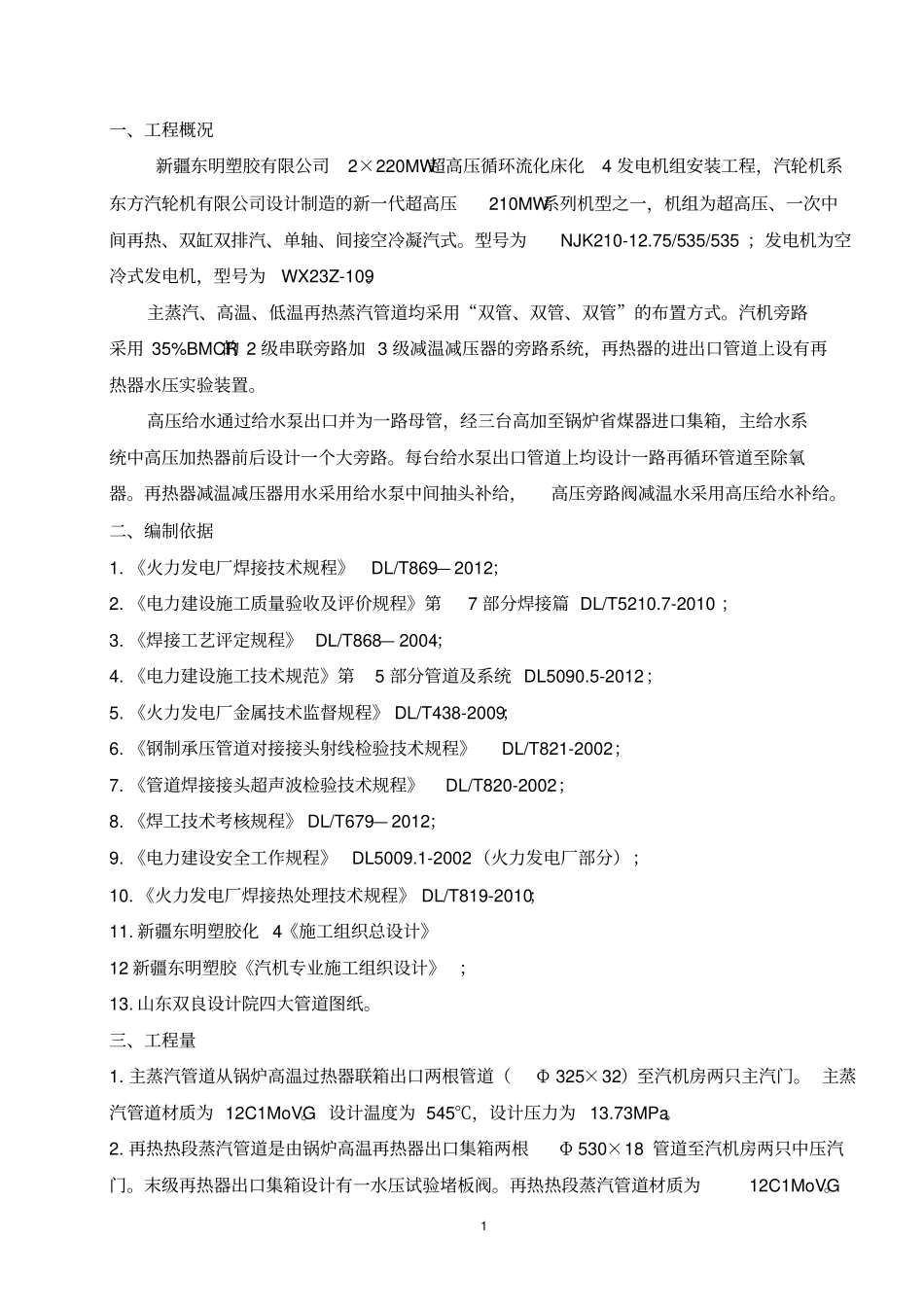

1一、工程概况新疆东明塑胶有限公司2×220MW超高压循环流化床化4发电机组安装工程，汽轮机系东方汽轮机有限公司设计制造的新一代超高压210MW系列机型之一，机组为超高压、一次中间再热、双缸双排汽、单轴、间接空冷凝汽式。型号为NJK210-12.75/535/535；发电机为空冷式发电机，型号为WX23Z-109。主蒸汽、高温、低温再热蒸汽管道均采用“双管、双管、双管”的布置方式。汽机旁路采用35%BMCR的2级串联旁路加3级减温减压器的旁路系统，再热器的进出口管道上设有再热器水压实验装置。高压给水通过给水泵出口并为一路母管，经三台高加至锅炉省煤器进口集箱，主给水系统中高压加热器前后设计一个大旁路。每台给水泵出口管道上均设计一路再循环管道至除氧器。再热器减温减压器用水采用给水泵中间抽头补给，高压旁路阀减温水采用高压给水补给。二、编制依据1.《火力发电厂焊接技术规程》DL/T869—2012；2.《电力建设施工质量验收及评价规程》第7部分焊接篇DL/T5210.7-2010；3.《焊接工艺评定规程》DL/T868—2004；4.《电力建设施工技术规范》第5部分管道及系统DL5090.5-2012；5.《火力发电厂金属技术监督规程》DL/T438-2009；6.《钢制承压管道对接接头射线检验技术规程》DL/T821-2002；7.《管道焊接接头超声波检验技术规程》DL/T820-2002；8.《焊工技术考核规程》DL/T679—2012；9.《电力建设安全工作规程》DL5009.1-2002（火力发电厂部分）；10.《火力发电厂焊接热处理技术规程》DL/T819-2010；11.新疆东明塑胶化4《施工组织总设计》12新疆东明塑胶《汽机专业施工组织设计》；13.山东双良设计院四大管道图纸。三、工程量1.主蒸汽管道从锅炉高温过热器联箱出口两根管道（Φ325×32）至汽机房两只主汽门。主蒸汽管道材质为12C1MoVG。设计温度为545℃，设计压力为13.73MPa。2.再热热段蒸汽管道是由锅炉高温再热器出口集箱两根Φ530×18管道至汽机房两只中压汽门。末级再热器出口集箱设计有一水压试验堵板阀。再热热段蒸汽管道材质为12C1MoVG。23.再热冷段蒸汽管道是由高中压汽缸排汽出口至低温再热器联箱进口管道（Φ530×14）至锅炉低温再热器进口集箱，材质为20。4.高压给水管道：由两台给水泵出口，经三台高加至省煤器进口之间的主体管道，高压给水旁路管道；给水再循环管道：给水泵出口至除氧器进口之间的管道；减温水管道包含二路管道：即一路冷再热喷水减温管道：另一路由三台给水泵中间抽头至冷再热喷水减温器；过热器喷水减温管道：由高压电动给水泵出口，电动闸阀后给水母管接口至过热器减温器接口；锅炉上水管道。4.供货状况四大管道的管材及管件全部实行外购。四大管道由业主委托配管天津石化管件有限公司实现工厂化加工，其支吊架全部由中标单位生产和供货。四大管道的疏水管道现场下料安装。5.工程量一览表（1）主蒸汽管道工程量(一台机)管线名称名称规格材质数量主蒸汽管道无缝钢管Φ325×3212Cr1MoVG270米Φ219×2212Cr1MoVG7.5米无缝钢管Φ168×1612Cr1MoVG9米高压旁路阀组合件1（2）再热热段管道工程量(一台机)管线名称名称规格材质数量再热热段管道无缝钢管Φ530×1812Cr1MoVG190米Φ325×1312Cr1MoVG6米Φ426×1412Cr1MoVG20米低压旁路阀组合件1（3）再热冷段管道工程量管线名称名称规格材质数量3再热冷段管道无缝钢管Φ530×1420241米无缝钢管Φ377×10207米（4）高压给水管道实物工程量管线名称名称规格材质数量高压给水管道无缝钢管Φ377×3620G196.8米无缝钢管Φ133×1420G8.5米立式止回阀DN225PN32组合件2只止回阀DN300PN32组合件1只电动闸阀Z962Y-250DN300组合件2只快速节流阀DN300P=22.12Mpa组合件1只高加入口三通阀DN300组合件1只高加出口电动闸阀DN300组合件1只电动闸阀DN300PN25Mpa组合件1只四.施工准备1.管道技术员一名，质检员，安环员各一名；2.管工4人，高压焊工8人，力工4人，架工4人，高压焊工必须持有相应项目的有效合格证，其施焊项目不应超过合格证所规定范围；3.四大管道作业人员应经过安全教育和考试合格后方可上岗；4.焊工施焊前需了解图纸和有关规程规范，参加作业前的技术交底工作，未参加技术交底的施工人员不允许上岗；5.焊工应有良好的工艺作...
