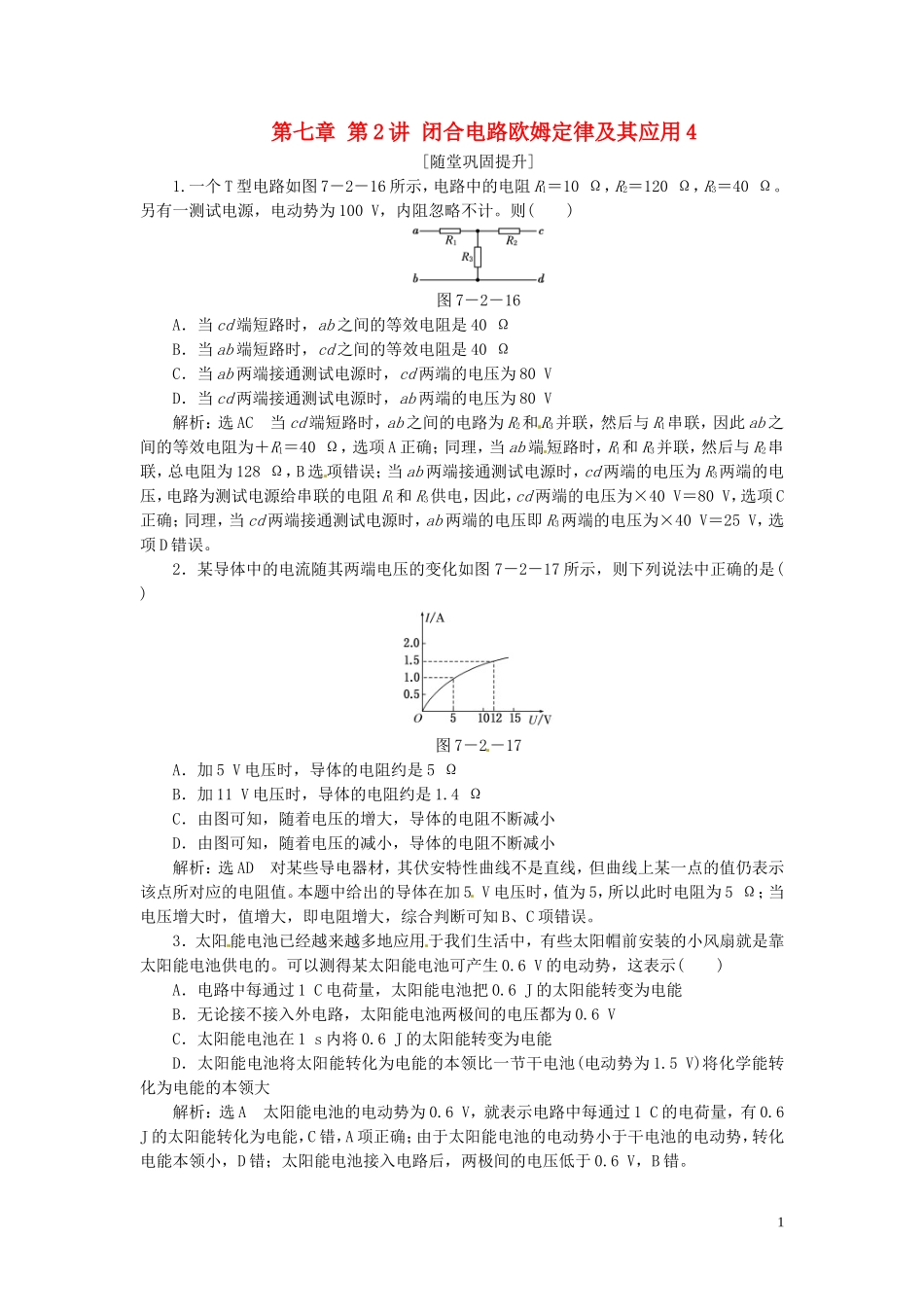

第七章第2讲闭合电路欧姆定律及其应用4[随堂巩固提升]1.一个T型电路如图7－2－16所示，电路中的电阻R1＝10Ω，R2＝120Ω，R3＝40Ω。另有一测试电源，电动势为100V，内阻忽略不计。则()图7－2－16A．当cd端短路时，ab之间的等效电阻是40ΩB．当ab端短路时，cd之间的等效电阻是40ΩC．当ab两端接通测试电源时，cd两端的电压为80VD．当cd两端接通测试电源时，ab两端的电压为80V解析：选AC当cd端短路时，ab之间的电路为R2和R3并联，然后与R1串联，因此ab之间的等效电阻为＋R1＝40Ω，选项A正确；同理，当ab端短路时，R1和R3并联，然后与R2串联，总电阻为128Ω，B选项错误；当ab两端接通测试电源时，cd两端的电压为R3两端的电压，电路为测试电源给串联的电阻R1和R3供电，因此，cd两端的电压为×40V＝80V，选项C正确；同理，当cd两端接通测试电源时，ab两端的电压即R3两端的电压为×40V＝25V，选项D错误。2．某导体中的电流随其两端电压的变化如图7－2－17所示，则下列说法中正确的是()图7－2－17A．加5V电压时，导体的电阻约是5ΩB．加11V电压时，导体的电阻约是1.4ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，随着电压的减小，导体的电阻不断减小解析：选AD对某些导电器材，其伏安特性曲线不是直线，但曲线上某一点的值仍表示该点所对应的电阻值。本题中给出的导体在加5V电压时，值为5，所以此时电阻为5Ω；当电压增大时，值增大，即电阻增大，综合判断可知B、C项错误。3．太阳能电池已经越来越多地应用于我们生活中，有些太阳帽前安装的小风扇就是靠太阳能电池供电的。可以测得某太阳能电池可产生0.6V的电动势，这表示()A．电路中每通过1C电荷量，太阳能电池把0.6J的太阳能转变为电能B．无论接不接入外电路，太阳能电池两极间的电压都为0.6VC．太阳能电池在1s内将0.6J的太阳能转变为电能D．太阳能电池将太阳能转化为电能的本领比一节干电池(电动势为1.5V)将化学能转化为电能的本领大解析：选A太阳能电池的电动势为0.6V，就表示电路中每通过1C的电荷量，有0.6J的太阳能转化为电能，C错，A项正确；由于太阳能电池的电动势小于干电池的电动势，转化电能本领小，D错；太阳能电池接入电路后，两极间的电压低于0.6V，B错。14.(2012·济宁质检)如图7－2－18所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则()图7－2－18A．电容器中的电场强度将增大B．电容器上的电荷量将减少C．电容器的电容将减少D．液滴将向上运动解析：选B滑片P向左移动，电阻变大，电流变小，R2两端的电压减小，由E＝知，电容器中的场强减小，油滴向下运动，A、D错；由Q＝CU知电容器上的电荷量减少，B正确；电容器的电容不变，C错。5．甲、乙两个电压表是由完全相同的电流表改装成的，它们的量程分别是5V、15V，为了测量15～20V的电压，把甲、乙两个电压表串联使用，则两表的()A．读数相同B．指针偏转角度相同C．读数正比于表的内阻D．指针偏转角度正比于表的内阻解析：选BC由于两电压表由完全相同的电流表改装而成，把它们串联起来使用，通过的电流相等，指针偏角相同，B对，D错；由于两电压表内阻不等，它们分担的电压不等，示数不同，故A错，C对。6.如图7－2－19所示，直线A为电源的U－I图线，曲线B为灯泡电阻的U－I图线，用该电源和小灯泡组成的闭合电路时，电源的输出功率和电源的总功率分别是()图7－2－19A．4W、8WB．2W、4WC．2W、3WD．4W、6W解析：选D由电源的U－I图可知E＝3伏，由两图象交点知，该电源和小灯泡组成闭合电路时I＝2A，U＝2V，电源的输出功率P出＝UI＝4W，总功率P总＝IE＝6W，故D项正确。2
