人教版：《欧姆定律》习题课件VIP免费

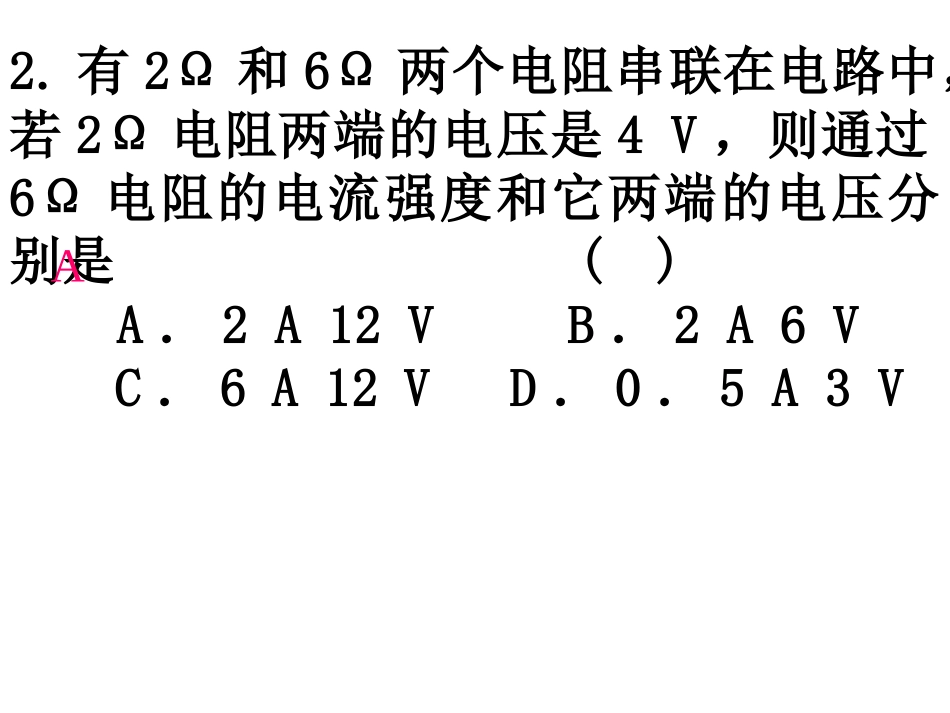

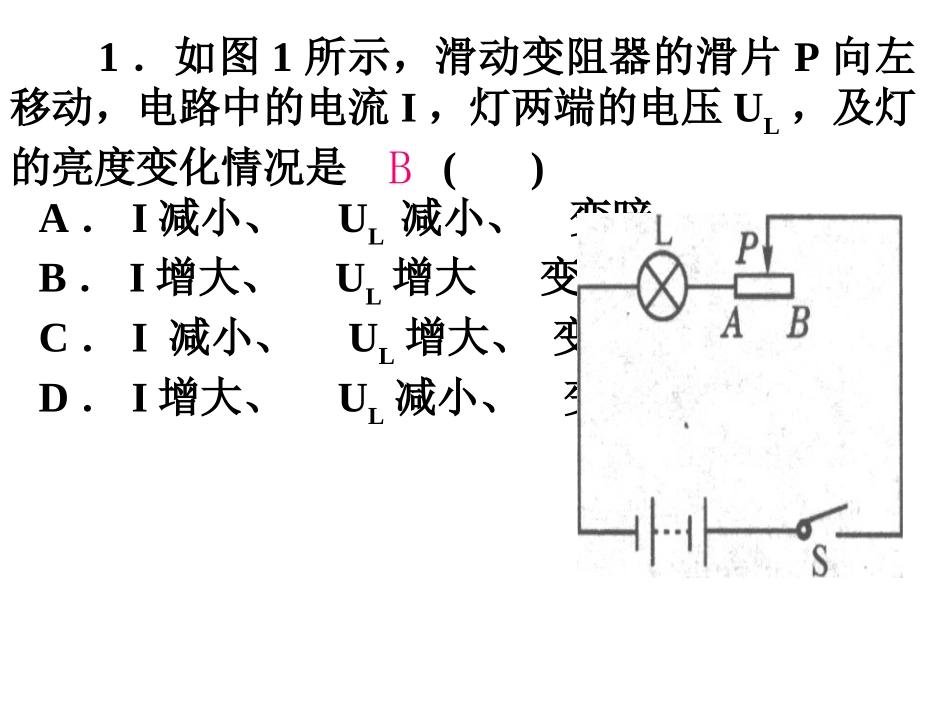

欧姆定律应用习题课1．如图1所示，滑动变阻器的滑片P向左移动，电路中的电流I，灯两端的电压UL，及灯的亮度变化情况是()A．I减小、UL减小、变暗B．I增大、UL增大变亮C．I减小、UL增大、变亮D．I增大、UL减小、变亮B2.有2Ω和6Ω两个电阻串联在电路中，若2Ω电阻两端的电压是4V，则通过6Ω电阻的电流强度和它两端的电压分别是()A．2A12VB．2A6VC．6A12VD．0．5A3VA3.如图2所示的电路中，a、b端电压保持不变，已知R1：R2=1：4，则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是()A．4：55：4B．4：54：5C．5：44：5D．5：45：4BA．串联一个比R0小得多的电阻B．串联一个比R0大得多的电阻C．并联一个比R0小得多的电阻D．并联一个比R0大得多的电阻4.如图3所示，电源电压保持不变，为使电流表的示数略有增加，则给R0()D5.把阻值分别为10Ω和15Ω的两个电阻并联后接在电路中，当通过10Ω电阻的电流为0.6A时，它两端的电压为________V，电路中的总电流为___________A．7.一段导体两端的电压为6V时，导体中的电流为0．2A；如果要使通过该导体的电流变为0.5A，那么加在它两端的电压应为___________V8．某电阻两端接2．2V电压时，它的电阻是5Ω，若将这个电阻两端改接2V电压，它的电阻是__________Ω，电流为___________A．611550.46．如图8所示，电源电压不变，R1=6Ω．当S断开时，电流表示数为1A；当S闭合时，电流表的示数为1．5A．则电源电压U=__________V，R2=____________Ω6127.电阻R1与R2并联在电路中，R1=6Ω，R2=4Ω．它们并联后的总电阻是______Ω．通电时，Rl、R2两端电压之比U1：U2=___________，Rl、R2中的电流之比I1：I2=__________．2.41:12:38．如图9所示，电源电压U一定，开关S闭合，滑动变阻器R3的滑片P在a端时，电压表的示数是3V，变阻器R3的滑片P在b端时，电压表的示数是9V；当变阻器R3接入电路的电阻为其最大阻值的一半时，电压表的示数是___________V．4.59.如图10所示，定值电阻R1、R2和滑动变阻器串联，R1和R2两端电压分别是U1和U2，在滑动变阻器的滑片向右滑动的过程中()B10．一段均匀的电阻线，接在6V的电源上，通过它们的电流为200mA．若将这段电阻线等分成3段后，并联接在原电源上，则此时电路中的总电流为（）A．600mAB．0.18AC．1.8AD．1.2A11．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是()A．把200Ω的电阻与600Ω的电阻串联起来B．把100Ω的电阻与200Ω的电阻串联起来C．把100Ω的电阻与200Ω的电阻并联起来D．把200Ω的电阻与600Ω的电阻并联起来A．I：I’=2：5B．I：I’=5：2C．U1：U1’=5：7D．U3：U3’=7：512．如图11所示电路中，电源电压保持不变，当S闭合时，R1和R3两端的电压之比为U1：U3=1：4，电流表的示数为I；当S断开时，R1、R2、R3两端的电压分别为U1’、U2’、U3’，且U1’：U2’=1：2，电流表的示数为I’，则下列判断正确的是()D13．如图所示电路中，当开关S闭合，甲、乙两表都是电压表时，两表的示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，两表的示数之比I甲：I乙为()A．2：lB．3：lC．2：3D．1：3D14．如图所示，把一电源和一定值电阻串联后，密封在一盒子内，只露出两个接线柱A、B．若将一电流表直接接在A、B上，电流表的示数为2A；若将一只12Ω的电阻与电流表串联后接在A、B上，电流表的示数为0．5A，那么电源电压为()A．4VB．8VC．12VD．24VB15．如图3所示电路中，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P向右移动的过程中，A1、A2、V的示数变化情况是()A．A1变小A2不变,V不变B．A1变小A2变小V不变C．A1变小A2变小V变大D．A1变大A2不变V变小C16.如图所示的电路中，电源电压恒为24伏特，电阻R1＝R2＝120欧姆，两只电流表的量程均为0——0.6安培。当闭合开关时，两只电流表的示数均为0.2安培。若故障由这两个电阻中的其中一个引起，则出现的故障是（）A.R2短路B.R2断路C.R1短路D.R1断路D17.学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示。闭合开关，用电压...
