【步步高】2014届高考物理一轮-(基础实验要求+规律方法总结)实验十-练习使用多用电表课件-新人教版VIP免费

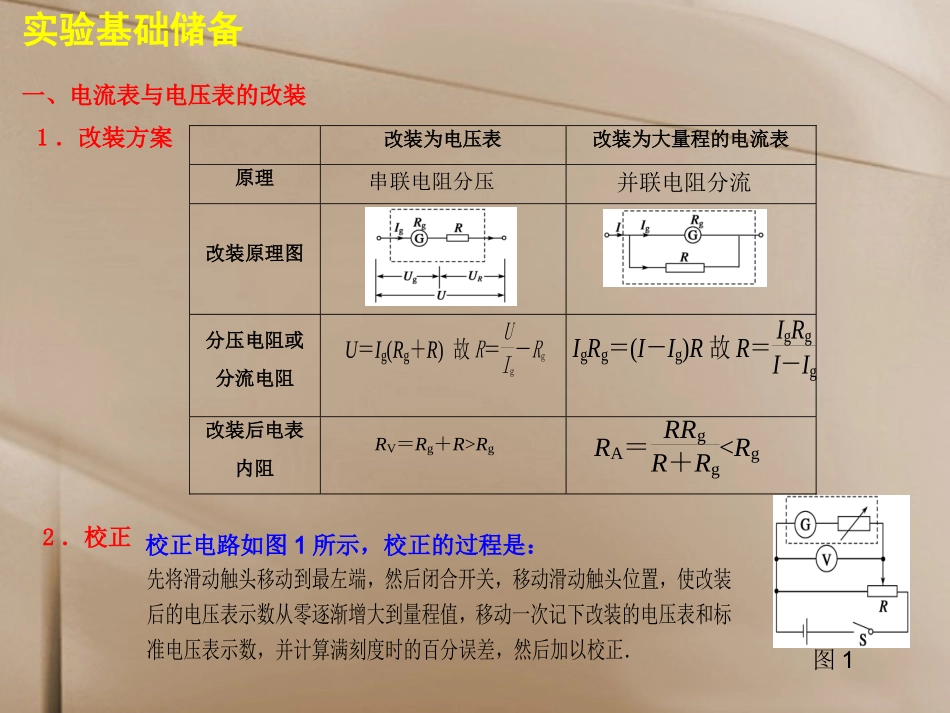

物理人教版第七章恒定电流第七章恒定电流实验基础储备一、电流表与电压表的改装1．改装方案改装为电压表改装为大量程的电流表原理改装原理图分压电阻或分流电阻改装后电表内阻2．校正校正电路如图1所示，校正的过程是：先将滑动触头移动到最左端，然后闭合开关，移动滑动触头位置，使改装后的电压表示数从零逐渐增大到量程值，移动一次记下改装的电压表和标准电压表示数，并计算满刻度时的百分误差，然后加以校正．串联电阻分压并联电阻分流U＝Ig(Rg＋R)故R＝UIg－RgIgRg＝(I－Ig)R故R＝IgRgI－IgRV＝Rg＋R>RgRA＝RRgR＋Rg
