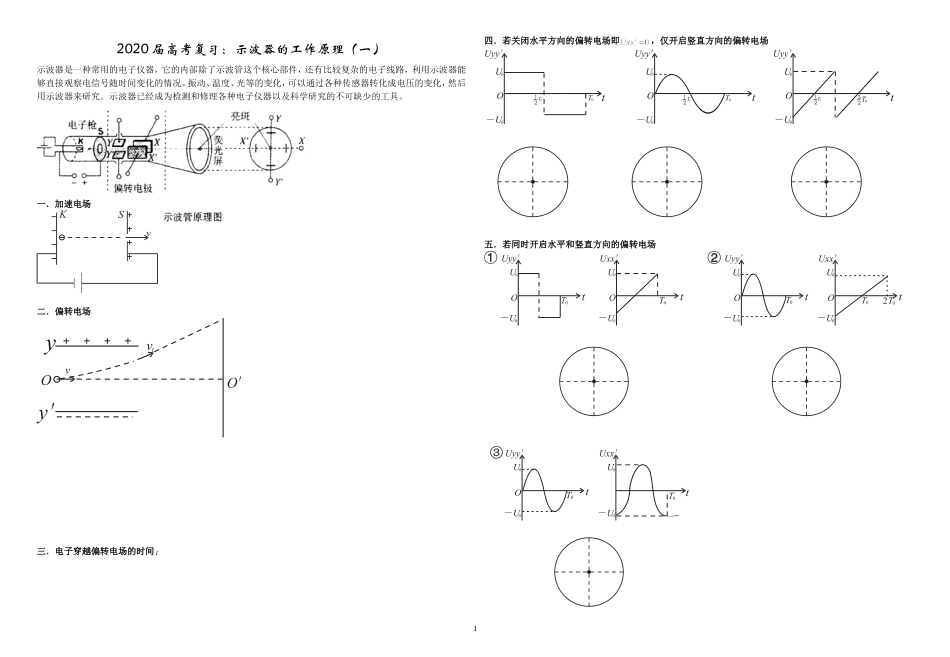

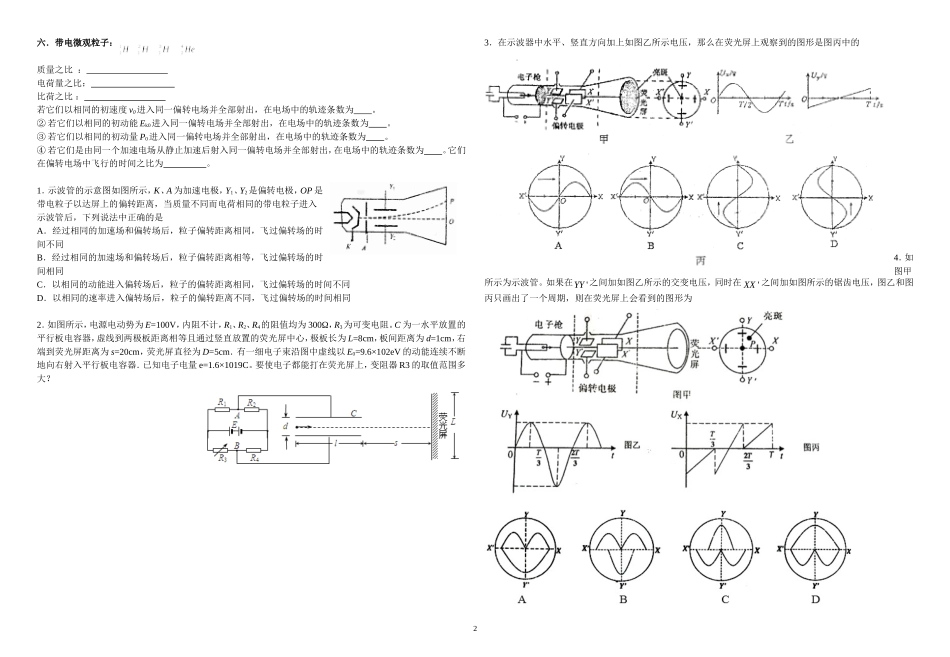

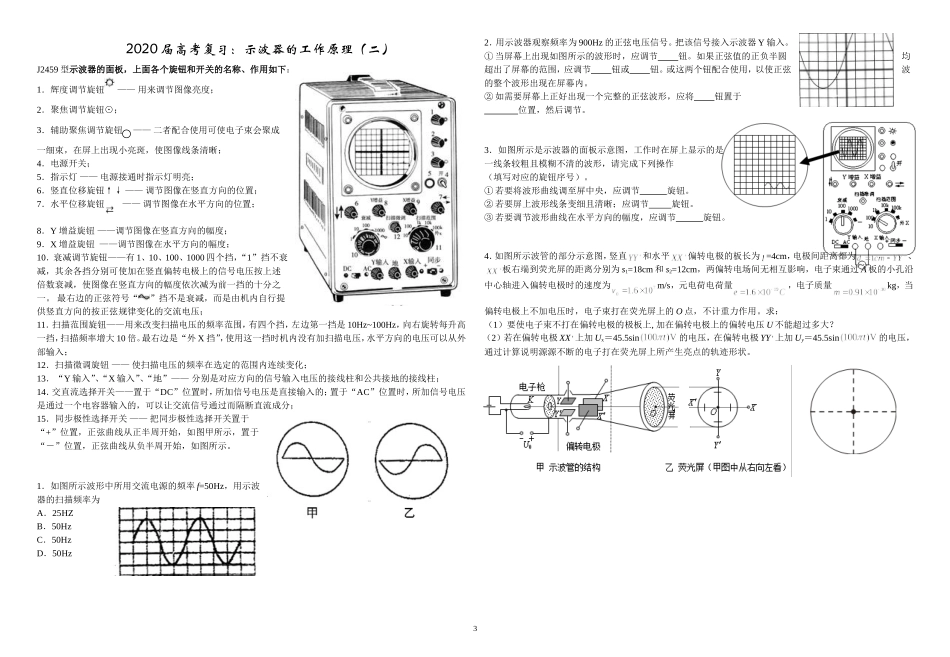

2020届高考复习：示波器的工作原理（一）示波器是一种常用的电子仪器，它的内部除了示波管这个核心部件，还有比较复杂的电子线路，利用示波器能够直接观察电信号随时间变化的情况。振动、温度、光等的变化，可以通过各种传感器转化成电压的变化，然后用示波器来研究。示波器已经成为检测和修理各种电子仪器以及科学研究的不可缺少的工具。一．加速电场二．偏转电场三．电子穿越偏转电场的时间四．若关闭水平方向的偏转电场即，仅开启竖直方向的偏转电场五．若同时开启水平和竖直方向的偏转电场1六．带电微观粒子：质量之比：电荷量之比：比荷之比：若它们以相同的初速度v0进入同一偏转电场并全部射出，在电场中的轨迹条数为。②若它们以相同的初动能Ek0进入同一偏转电场并全部射出，在电场中的轨迹条数为。③若它们以相同的初动量P0进入同一偏转电场并全部射出，在电场中的轨迹条数为。④若它们是由同一个加速电场从静止加速后射入同一偏转电场并全部射出，在电场中的轨迹条数为。它们在偏转电场中飞行的时间之比为。1．示波管的示意图如图所示，K、A为加速电极，Y1、Y2是偏转电极，OP是带电粒子以达屏上的偏转距离，当质量不同而电荷相同的带电粒子进入示波管后，下列说法中正确的是A．经过相同的加速场和偏转场后，粒子偏转距离相同，飞过偏转场的时间不同B．经过相同的加速场和偏转场后，粒子偏转距离相等，飞过偏转场的时间相同C．以相同的动能进入偏转场后，粒子的偏转距离相同，飞过偏转场的时间不同D．以相同的速率进入偏转场后，粒子的偏转距离不同，飞过偏转场的时间相同2．如图所示，电源电动势为E=100V，内阻不计，R1、R2、R4的阻值均为300Ω，R3为可变电阻。C为一水平放置的平行板电容器，虚线到两极板距离相等且通过竖直放置的荧光屏中心，极板长为L=8cm，板间距离为d=1cm，右端到荧光屏距离为s=20cm，荧光屏直径为D=5cm．有一细电子束沿图中虚线以E0=9.6×102eV的动能连续不断地向右射入平行板电容器．已知电子电量e=1.6×1019C。要使电子都能打在荧光屏上，变阻器R3的取值范围多大？3．在示波器中水平、竖直方向加上如图乙所示电压，那么在荧光屏上观察到的图形是图丙中的4．如图甲所示为示波管。如果在'YY之间加如图乙所示的交变电压，同时在'XX之间加如图所示的锯齿电压，图乙和图丙只画出了一个周期，则在荧光屏上会看到的图形为22020届高考复习：示波器的工作原理（二）J2459型示波器的面板，上面各个旋钮和开关的名称、作用如下：1．辉度调节旋钮——用来调节图像亮度；2．聚焦调节旋钮⊙；3．辅助聚焦调节旋钮——二者配合使用可使电子束会聚成一细束，在屏上出现小亮斑，使图像线条清晰；4．电源开关；5．指示灯——电源接通时指示灯明亮；6．竖直位移旋钮↑↓——调节图像在竖直方向的位置；7．水平位移旋钮——调节图像在水平方向的位置；8．Y增益旋钮——调节图像在竖直方向的幅度；9．X增益旋钮——调节图像在水平方向的幅度；10．衰减调节旋钮——有1、10、100、1000四个挡，“1”挡不衰减，其余各挡分别可使加在竖直偏转电极上的信号电压按上述倍数衰减，使图像在竖直方向的幅度依次减为前一挡的十分之一。最右边的正弦符号“”挡不是衰减，而是由机内自行提供竖直方向的按正弦规律变化的交流电压；11．扫描范围旋钮——用来改变扫描电压的频率范围，有四个挡，左边第一挡是10Hz~100Hz，向右旋转每升高一挡，扫描频率增大10倍。最右边是“外X挡”，使用这一挡时机内没有加扫描电压，水平方向的电压可以从外部输入；12．扫描微调旋钮——使扫描电压的频率在选定的范围内连续变化；13．“Y输入”、“X输入”、“地”——分别是对应方向的信号输入电压的接线柱和公共接地的接线柱；14．交直流选择开关——置于“DC”位置时，所加信号电压是直接输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，可以让交流信号通过而隔断直流成分；15．同步极性选择开关——把同步极性选择开关置于“+”位置，正弦曲线从正半周开始，如图甲所示，置于“－”位置，正弦曲线从负半周开始，如图所示。1．如图所示波形中所用交流电源的频率f=50Hz，用示波器的...
