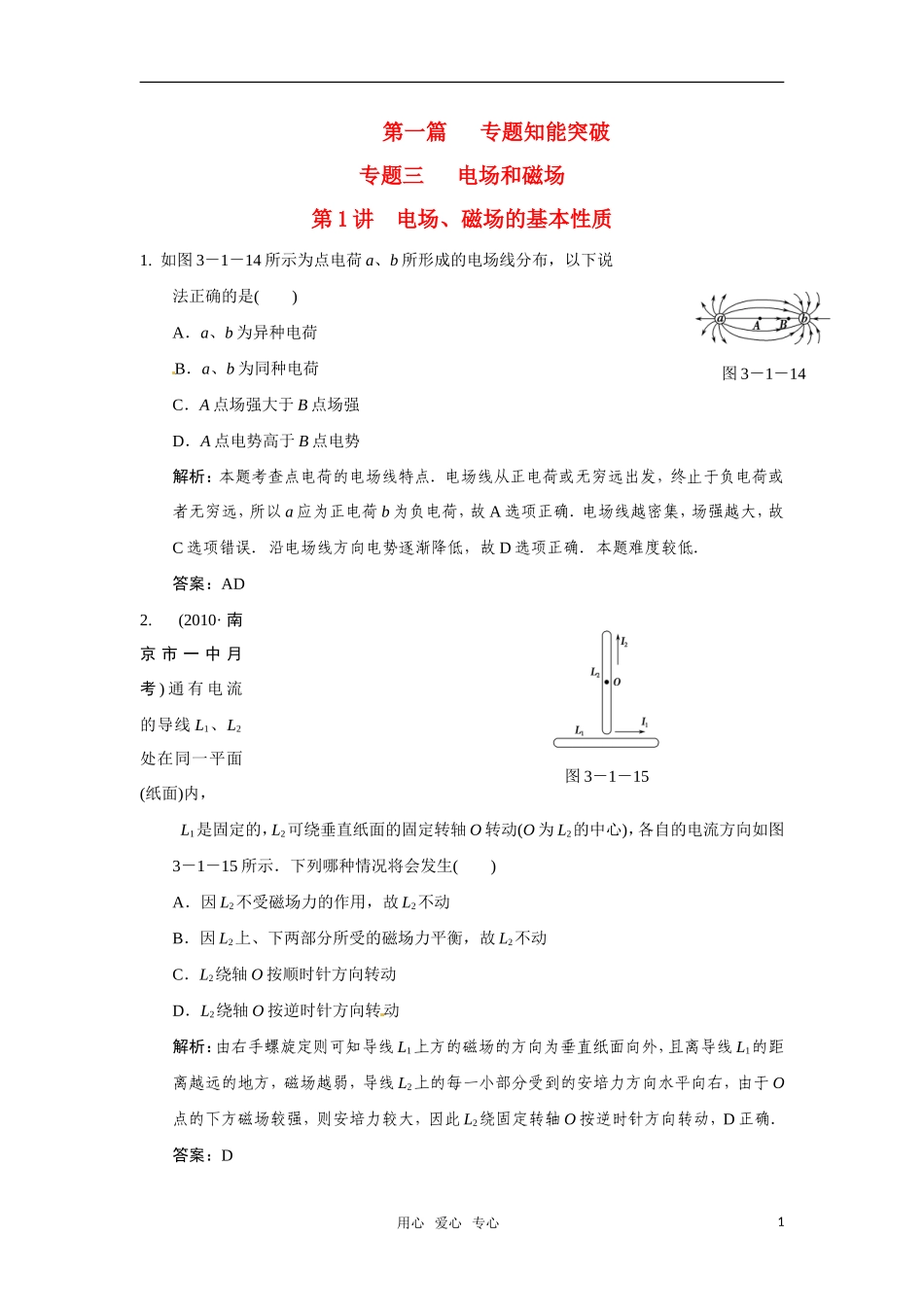

第一篇专题知能突破专题三电场和磁场第1讲电场、磁场的基本性质1.如图3－1－14所示为点电荷a、b所形成的电场线分布，以下说法正确的是()A．a、b为异种电荷B．a、b为同种电荷C．A点场强大于B点场强D．A点电势高于B点电势解析：本题考查点电荷的电场线特点．电场线从正电荷或无穷远出发，终止于负电荷或者无穷远，所以a应为正电荷b为负电荷，故A选项正确．电场线越密集，场强越大，故C选项错误．沿电场线方向电势逐渐降低，故D选项正确．本题难度较低．答案：AD2.(2010·南京市一中月考)通有电流的导线L1、L2处在同一平面(纸面)内，L1是固定的，L2可绕垂直纸面的固定转轴O转动(O为L2的中心)，各自的电流方向如图3－1－15所示．下列哪种情况将会发生()A．因L2不受磁场力的作用，故L2不动B．因L2上、下两部分所受的磁场力平衡，故L2不动C．L2绕轴O按顺时针方向转动D．L2绕轴O按逆时针方向转动解析：由右手螺旋定则可知导线L1上方的磁场的方向为垂直纸面向外，且离导线L1的距离越远的地方，磁场越弱，导线L2上的每一小部分受到的安培力方向水平向右，由于O点的下方磁场较强，则安培力较大，因此L2绕固定转轴O按逆时针方向转动，D正确．答案：D用心爱心专心1图3－1－14图3－1－153．在如图所示的四个电场中，均有相互对称分布的a、b两点，其中a、b两点电势和场强都相同的是()解析：本题考查电场的叠加．因为电势是标量，并在题中的四个电场中具有对称性，故四个电场中a、b两点的电势都是相等的；而电场强度则是矢量，所以A图中点电荷的电场对称点的电场强度大小相等方向相反；B图中叠加后a点斜向右上方，b点斜向右下方；C图中叠加后都是水平向右；D图中叠加后a点向上，b点向下，因此只有选项C正确．答案：C4.某专家设计了一种新型电磁船，它不需螺旋桨推进器，航行时平稳而无声，时速可达100英里．这种船的船体上安装一组强大的超导线圈，在两侧船舷装上一对电池，导电的海水在磁场力作用下即会推动船舶前进．如图3－1－16所示是超导电磁船的简化原理图，AB和CD是与电池相连的导体，磁场由超导线圈产生．以下说法正确的是()A．船体向左运动B．船体向右运动C．无法断定船体向哪个方向运动D．这种新型电磁船会由于良好的动力性能而提高船速解析：本题考查通电导线在磁场中所受的安培力的应用．导电的海水的电流方向垂直AB方向从CD板流向AB板，海水所受的安培力方向水平向左，故船体上的超导线圈所受的作用力向右，故推动船体向右运动，B、D正确．本题难度中．答案：BD5.如图3－1－17所示，真空中有两个等量异种点电荷用心爱心专心2图3－1－16图3－1－17A、B，M、NO是AB连线的垂线上的点，且AO>OB.一带负电的试探电荷仅受电场力作用，运动轨迹如图中实线所示，设M、N两点的场强大小分别为EM、EN，电势分别为φM、φN.下列判断中正确的是()A．点电荷B一定带正电B．EM小于ENC．φM大于φND．此试探电荷在M处的电势能小于在N处的电势能解析：由试探电荷运动轨迹的弯曲方向可知，点电荷A带负电，点电荷B带正电，选项A正确；根据等量异种电荷电场线的特点，可得EM小于EN，选项B正确；根据等量异种电荷等势线的特点，可得φM小于φN，由于试探电荷是负电荷，所以试探电荷在M处的电B．入射速度越大的电子，其运动轨迹越长C．从AB边出射的电子的运动时间都相等D．从AC边出射的电子的运动时间都相等解析：电子以不同的速度沿BC从B点射入磁场，若电子从AB边射出，画出其运动轨迹由几何关系可知在AB边射出的粒子轨迹所对的圆心角相等，在磁场中的运动时间相等，与速度无关，C对，A错；从AC边射出的电子轨迹所对圆心角不相等，且入射速度越大，其运动轨迹越短，在磁场中的运动时间不相等，B、D错答案：C7.如图3－1－19所示，O点为均匀带正电的导体棒AB的中点，P点为AO的中点，a、b两点分别处在P、O两点的正上方．若将带正电的试探电荷分别放在a、b两点，则()A．试探电荷在a点的电势高于在b点的电势B．试探电荷在a点的电势低于在b点的电势C．试探电荷在a点受到的电场力大于在b点受到的电场力D．试探电荷在a点受到的电场力小于在b点受到的电场力用心爱心专心3图3－1－19解析：取OB的中点Q点，将导体棒分成...
