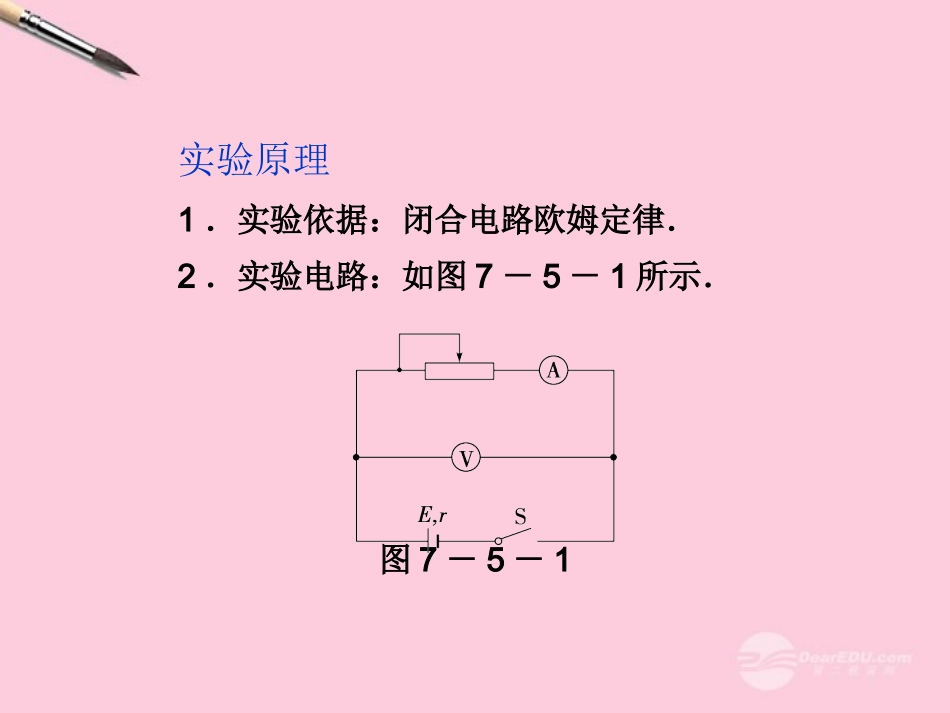

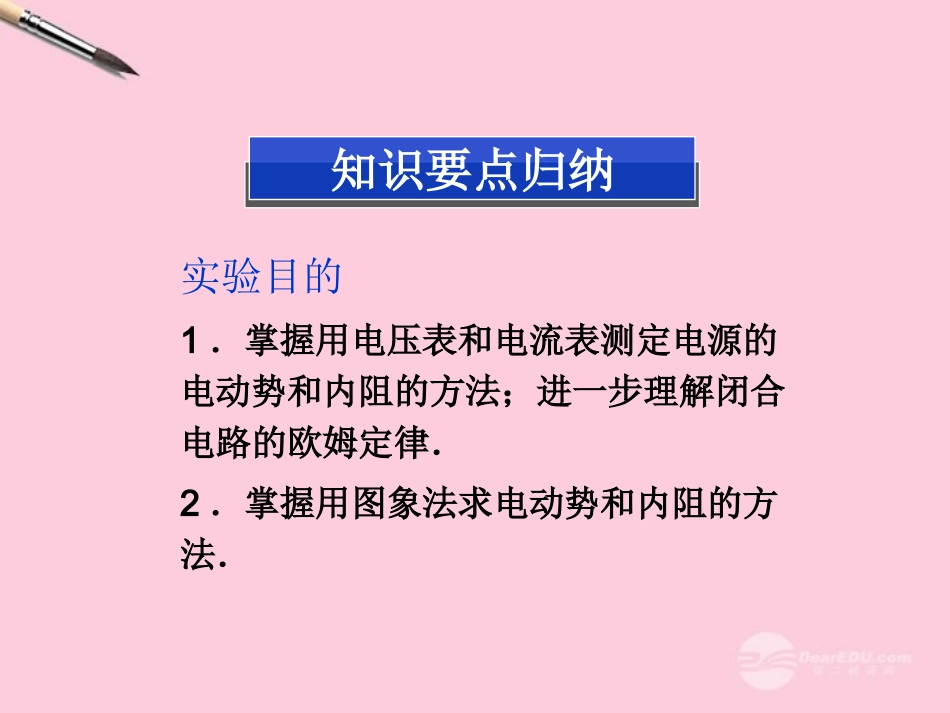

实验九测定电源的电动势和内阻知识要点归纳实验目的1．掌握用电压表和电流表测定电源的电动势和内阻的方法；进一步理解闭合电路的欧姆定律．2．掌握用图象法求电动势和内阻的方法．实验原理1．实验依据：闭合电路欧姆定律．2．实验电路：如图7－5－1所示．图7－5－13．E和r的求解：由U＝E－Ir得：U1＝E－I1rU2＝E－I2r，解得：E＝I1U2－I2U1I1－I2r＝U2－U1I1－I24．作图法数据处理，如图7－5－2所示：图7－5－2(1)图线与纵轴交点为E.(2)图线与横轴交点为I短＝Er.(3)图线的斜率表示r＝|ΔUΔI|.实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔．实验步骤1．电流表用0.6A量程，电压表用3V量程,按图7－5－1连接好电路．2．把变阻器的滑片移动到使阻值最大的一端．过程分析导引3．闭合电键，调节变阻器，使电流表有明显示数．记录一组电流表和电压表的示数，用同样方法测量并记录几组I、U值，并填入表格中．4．断开开关，拆除电路，整理好器材．数据处理本实验中数据的处理方法,一是联立方程求解的公式法,二是描点画图法.第1组第2组第3组第4组第5组第6组U/VI/A法一：取六组对应的U、I数据，数据满足的关系式U1＝E－I1r、U2＝E－I2r、U3＝E－I3r…让第1式和第4式联立方程，第2式和第5式联立方程，第3式和第6式联立方程，这样解得三组E、r，取其平均值作为电池的电动势E和内阻r的大小．法二:以路端电压U为纵轴、干路电流I为横轴建立U－I坐标系,在坐标平面内描出各组(U，I)值所对应的点,然后尽量多地通过这些点作一条直线,不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标即是电池电动势的大小(一次函数的纵轴截距)，直线的斜率大小即为电池的内阻，即r＝|ΔUΔI|.误差分析1．由读数误差和电表线性不良引起误差．2．用图象法求E和r时，由于作图不准确造成的误差．3．本实验采用的图7－5－1所示的测量电路是存在系统误差的，这是由于电压表的分流IV引起的，使电流表的示数I测小于电池的输出电流I真．因为I真＝I测＋IV，而IV＝U/RV，U越大，IV越大，U趋近于零时，IV也趋近于零．所以此种情况下图线与横轴的交点为真实的短路电流，而图线与纵轴的交点为电动势的测量值，比真实值偏小．修正后的图线如图7－5－3所示，显然，E、r的测量值都比真实值偏小，r测r真．图7－5－4图7－5－5注意事项1．为了使电池的路端电压变化明显,电池的内阻应选的大些(选用已使用过一段时间的干电池)．2．在实验中不要将I调得过大，每次读完U、I读数立即断电，以免干电池在大电流放电时极化现象过重，使得E、r明显变化．3．测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，类似于逐差法，要将测出的I、U数据中，第1和第4组为一组，第2和第5组为一组，第3和第6组为一组，分别解出E、r值再求平均值．4．在画U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，而不要顾及个别离开直线较远的点，以减小偶然误差．5．干电池内阻较小时，U的变化较小，此时，坐标图中数据点将呈现如图7－5－6甲所示的状况，使下部大面积空间得不到利用，为此，可使纵坐标不从零开始而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始)，如图乙所示，并且把坐标的比例放大，可使结果的误差减小．此时图线与横轴交点不表示短路电流，而图线与纵轴的截距仍为电动势，要在直线上任取两个相距较远的点，用r＝|ΔUΔI|计算出电池的内阻r.图7－5－6实验创新1．安—阻法用一个电流表和电阻箱测量，电路如图7－5－7，测量原理为:E＝I1(R1＋r),E＝I2(R2＋r)，由此可求出E和r,此种方法使测得的电动势无偏差,但内阻偏大．图7－5－72．伏—阻法用一个电压表和电阻箱测量，电路如图7－5－8，测量原理为：E＝U1＋U1R1r，E＝U2＋U2R2r，由此可求出r和E，此种方法测得的电动势和内阻均偏小．图7－5－8实验典例探究器材选择和数据处理例1...
