串并联电路习题课VIP免费

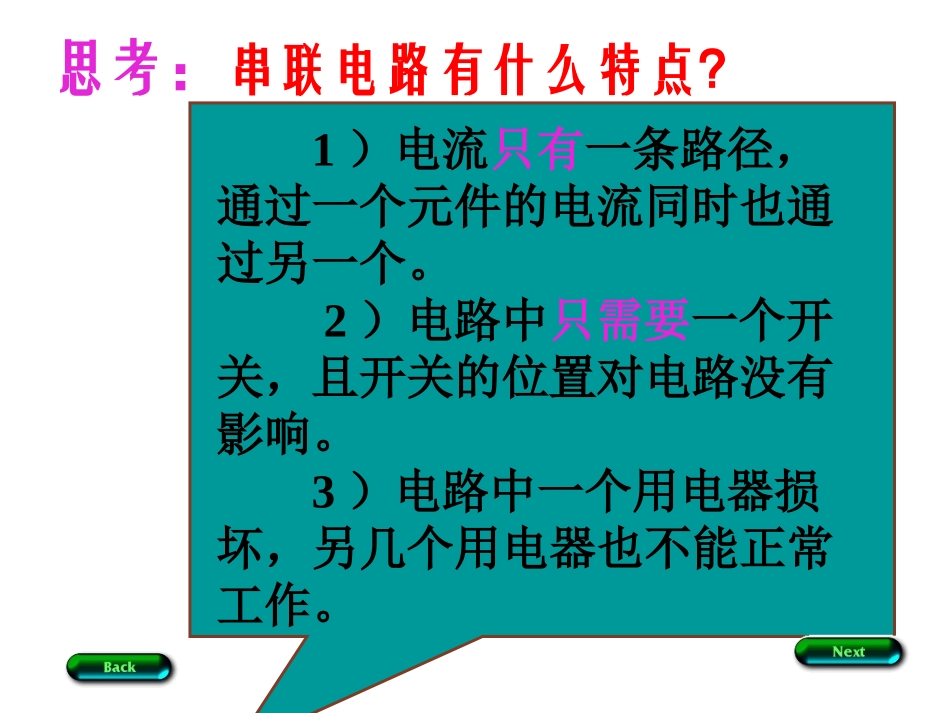

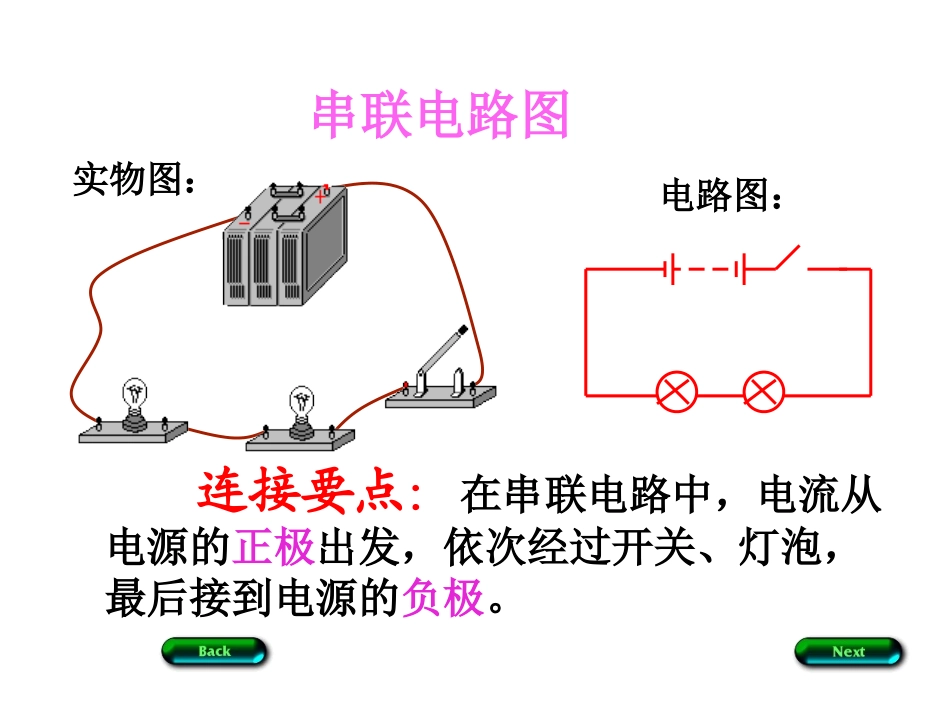

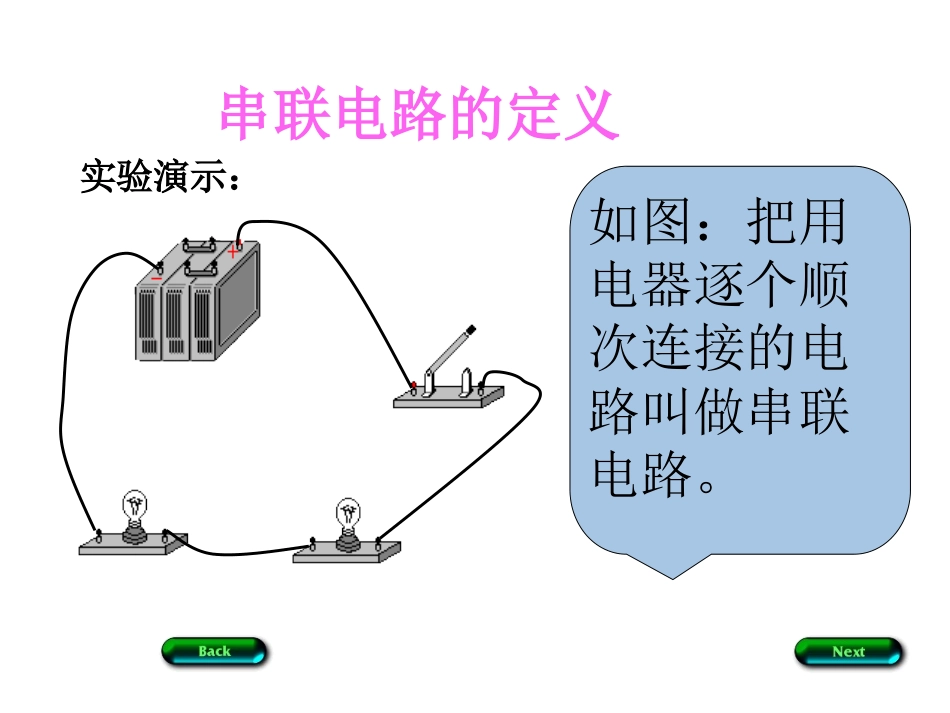

串联电路的定义实验演示：如图：把用电器逐个顺次连接的电路叫做串联电路。串联电路图连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。实物图：电路图：1）电流只有一条路径，通过一个元件的电流同时也通过另一个。2）电路中只需要一个开关，且开关的位置对电路没有影响。3）电路中一个用电器损坏，另几个用电器也不能正常工作。思考：串联电路有什么特点？串联电路知识结构方框图串联电路连接特点工作特点开关的控制特点依次逐个相连，无分支。各用电器工作有关联：任意一个用电器不工作，其他用电器均停止工作。一只开关可控制各用电器工作，且与开关的位置无关。SS1S2L1L2如左图：把两只灯泡并列地接在电路中，并各自安装一个开关。像这样把元件并列地连接起来的电路，——称并联电路。并联电路的定义实验演示：1）电流有两条（或多条）路径。2）各元件可以独立工作。3）干路的开关控制整个干路，支路的开关只控制本支路。思考：并联电路有什么特点？并联电路知识结构方框图工作特点并联电路连接特点开关的控制特点各用电器（包括跟用电器相连的开关）各自接在电路两点之间。某一条支路断开时，其他支路上的用电器照常工作。干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。小结（1）回忆一下，这节课我们学习了什么内容？串联电路把元件逐个顺次连接起来组成的电路，称为串联电路。定义：特点：电流路径唯一，开关位置任意。小结（2）并联电路定义：特点：把元件并列连接起来组成的电路。断开干路，整个电路形成开路；断开一条支路，不影响别的支路。随堂练1、下列电路属于串联的是（），属于并联的是（）ABCDACBD2、按照电路图连接实物图S1S1S2S2S3S3L1L1L2L22、电路的两种基本连接方法是__联和____联。图2中两灯是______联。并串并3.如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制.在图中用铅笔标出电路中的干路部分和电流方向.(开关都闭合后).干并联L1L2L1、L2SS1L1L2S2如图两灯的连接方式：(a)图为()联；(b)图为()联。若两图中开关S1均闭合，则(a)图中灯()发光，(b)图中灯()发光。L1S1L1S1L2S2L24、串并L1、L2L1（a）（b）1、在图1所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2是______联。当S2断开，S1、S3闭合时，灯______亮，当S1、S2闭合时，会发生______并串L1短路多个开关判断连接方式A．同时闭合S1和S2B．同时闭合S1和S3C．同时闭合S2和S3D．同时闭合S1、S2和S32、如图所示，下列不允许做法是()D3、如图3所示电路，两灯是______联的，当K′闭合，K断开时，灯L1______，灯L2______。（填“不发光”或“发光”）并不发光发光7、如图四个电路图中，与实物图对应的是()C1、按要求连接实物图，并画出电路图：要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。L1L2S1S2设计题•有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用M表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。如图所示电路图中，符合上述要求的是1．家用电器一般采用并联的连接方法。（）2．通过一只灯泡的电流也全部通过一只电铃，电铃和灯泡一定串联。（）3．一个开关可以同时控制一只电灯发光和一只电铃发声，则电灯和电铃一定串联。（）4．一个开关同时控制两个用电器，这两个用电器一定是并联的。（）5．马路上的路灯看上去是排成一串串的，所以它们的连接方法是串联。（）6．几个灯泡接入电路中，只要有一个灯泡不发光，则其他几个灯泡也一定不发光。（）√×√××ו7．在并联电路的干路上接一开关就能控制所有支路上用电器的工作情况。（）•8．小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同时熄灭，这些灯泡是串联的。（）•9．连接电路时，从电池组的正极开始，顺着电流的方向接线。（）•10．连接电路的过程中，开关断开还是闭合，问题是不大的。（）•11．在整个接线过程中开关应该一直闭合。（）•12．实验结束后，应把开关断开后才拆线。（）•13．拆线时...
