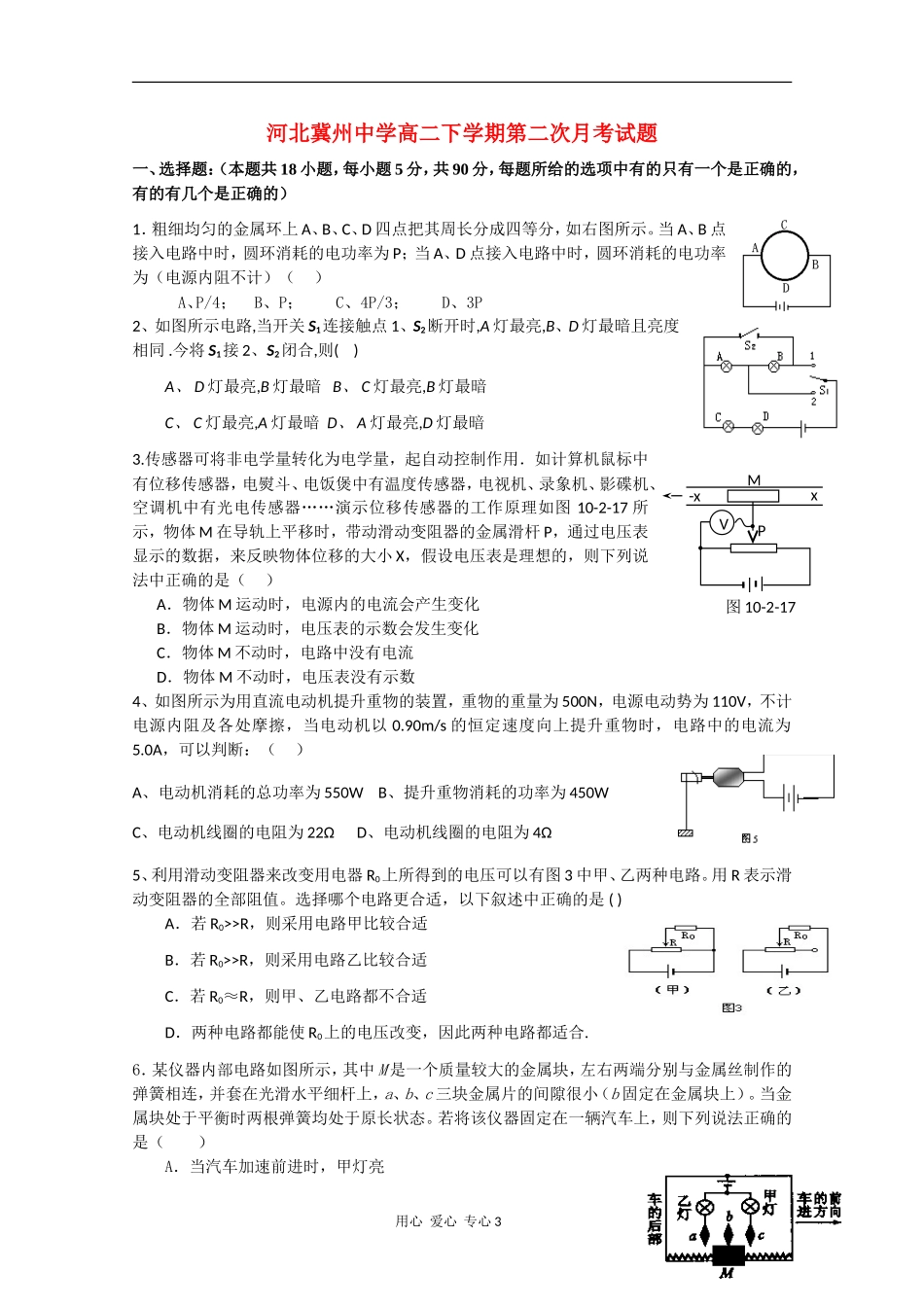

河北冀州中学高二下学期第二次月考试题一、选择题：（本题共18小题，每小题5分，共90分，每题所给的选项中有的只有一个是正确的，有的有几个是正确的）1．粗细均匀的金属环上A、B、C、D四点把其周长分成四等分，如右图所示。当A、B点接入电路中时，圆环消耗的电功率为P；当A、D点接入电路中时，圆环消耗的电功率为（电源内阻不计）（）A、P/4；B、P；C、4P/3；D、3P2、如图所示电路,当开关S1连接触点1、S2断开时,A灯最亮,B、D灯最暗且亮度相同.今将S1接2、S2闭合,则()A、D灯最亮,B灯最暗B、C灯最亮,B灯最暗C、C灯最亮,A灯最暗D、A灯最亮,D灯最暗3.传感器可将非电学量转化为电学量，起自动控制作用．如计算机鼠标中有位移传感器，电熨斗、电饭煲中有温度传感器，电视机、录象机、影碟机、空调机中有光电传感器……演示位移传感器的工作原理如图10-2-17所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据，来反映物体位移的大小X，假设电压表是理想的，则下列说法中正确的是（）A．物体M运动时，电源内的电流会产生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数4、如图所示为用直流电动机提升重物的装置，重物的重量为500N，电源电动势为110V，不计电源内阻及各处摩擦，当电动机以0.90m/s的恒定速度向上提升重物时，电路中的电流为5.0A，可以判断：（）A、电动机消耗的总功率为550WB、提升重物消耗的功率为450WC、电动机线圈的电阻为22ΩD、电动机线圈的电阻为4Ω5、利用滑动变阻器来改变用电器R0上所得到的电压可以有图3中甲、乙两种电路。用R表示滑动变阻器的全部阻值。选择哪个电路更合适，以下叙述中正确的是()A．若R0>>R，则采用电路甲比较合适B．若R0>>R，则采用电路乙比较合适C．若R0≈R，则甲、乙电路都不合适www.k@s@5@u.com高#考#资#源#网D．两种电路都能使R0上的电压改变，因此两种电路都适合.6．某仪器内部电路如图所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片的间隙很小（b固定在金属块上）。当金属块处于平衡时两根弹簧均处于原长状态。若将该仪器固定在一辆汽车上，则下列说法正确的是（）A．当汽车加速前进时，甲灯亮用心爱心专心31V-xxPM图10-2-17B．当汽车加速前进时，乙灯亮C．当汽车刹车时，乙灯亮D．当汽车刹车时，甲、乙灯均不亮7．如图2-35所示电路中，电源电动势为E，内阻为r，电路中O点接地，当滑动变阻器的滑片P向右滑动时，M、N两点电势变化情况是（）A．都升高B．都降低C．M点电势升高，N点电势降低D．M点电势降低，N点电势升高8.已知电路如图，三只电压表V1、V2、V3的示数依次为U1、U2、U3。滑动变阻器R1的滑动触头向右移动过程，电压表V1、V2、V3的示数都发生了变化。设它们变化量的绝对值依次为ΔU1、ΔU2、ΔU3，下列说法中正确的是：A.U1增大，U2减小，U3增大B.ΔU1>ΔU3C.ΔU3>ΔU2D.ΔU1=ΔU2+ΔU39.在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1．A2和V的示数分别为I1．I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（）A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小10．在图6中，A.B两图分别为测灯泡电阻R的电路图，下述说法正确的是[]A.A图的接法叫电流表外接法，B图的接法叫电流表的内接法B．A中R测＜R真，B中R测＞R真C．A中误差由电压表分流引起，为了减小误差，就使R<>RA，故此法测较大电阻好11.如图10-2-16（甲）所示电路，电源电动势为E，内阻不计，滑动变阻器的最大阻值为R，负载电阻为R0．当滑动变阻器的滑动端S在某位置时，R0两端电压为E/2，滑动变阻器上消耗的功率为P．若将R0与电源位置互换，接成图（乙）所示电路时，滑动触头S的位置不变，则（）A．R0两端的电压将小于E/2B．R0两端的电压将等于E/2C．滑动变阻器上消耗的...
