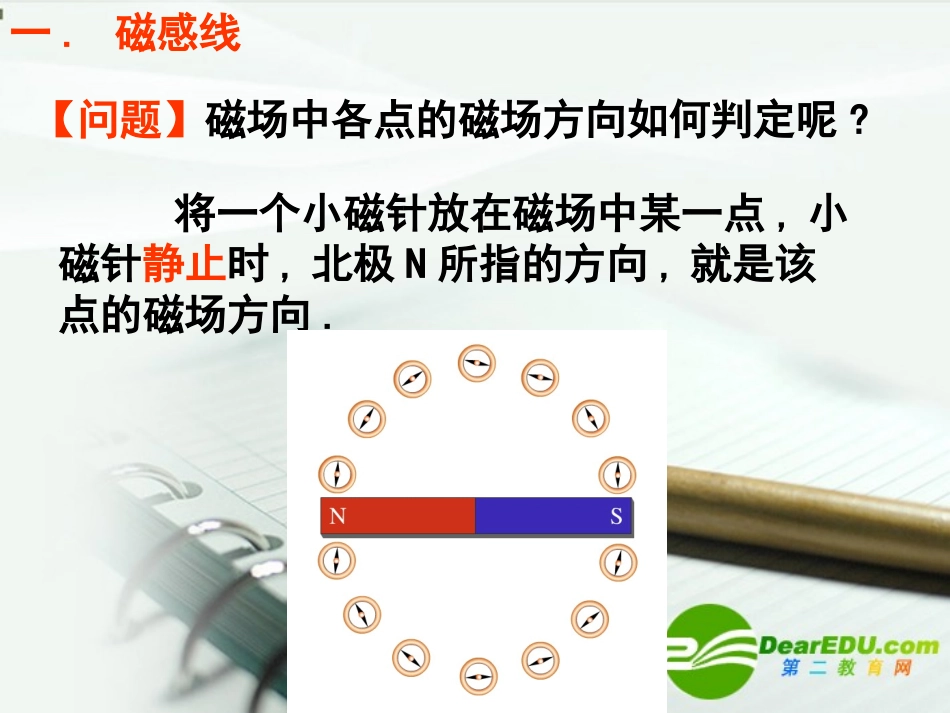

3.33.3几种常见的磁场几种常见的磁场复习回顾：1、为描述磁场的强弱和方向，我们引入了什么物理量？磁感应强度B2、电场线可以形象的描述电场强度E的大小和方向，那么我们怎样形象地描述磁感应强度的大小和方向呢？一.磁感线将一个小磁针放在磁场中某一点,小磁针静止时,北极N所指的方向,就是该点的磁场方向.【问题】磁场中各点的磁场方向如何判定呢?一.磁感线如何形象地描述磁场中各点的磁场方向?磁感线是在磁场中画出一些有方向的曲线,使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致。ABC1、定义：外部从N到S，内部从S到N形成闭合曲线2、几种常见的磁场：1）条形磁铁和蹄形磁铁的磁场磁感线：条形磁铁蹄形磁铁直线电流，环形电流，通电螺线管的磁场磁感线分布有什么特点？它们遵循什么定则呢？安培定则除了磁铁,直线电流、环形电流、通电螺线管的周围空间也能产生磁场左视图Ｉ2）直线电流的磁场的磁感线：安培定则(1):右手握住导线,让伸直的拇指所指的方向与电流方向一致,弯曲的四指所指的方向就是磁感线环绕的方向.(右手螺旋定则)俯视图表示垂直于纸面向里表示垂直于纸面向外直线电流的磁场的磁感线：BCBC如图所示，一束带电粒子沿水平方向飞过小磁针的上方，并与磁针指向平行，能使小磁针的N极转向读者，那么这束带电粒子可能是（）A.向右飞行的正离子束B.向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束3）环形电流的磁场的磁感线安培定则(2):让右手弯曲的四指与环形电流的方向一致,伸直的拇指所指的方向就是环形导线轴线上磁感线的方向.2、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A、全向里B、全向外C、a向里，b、c向外D、a、c向外，b向里课堂训练D4）通电螺线管的磁场的磁感线通电螺线管的磁场就是环形电流磁场的叠加.所以环形电流的安培定则也可以用来判定通电螺线管的磁场,这时,拇指所指的方向是螺线管内部的磁场的方向.I（4）通电螺旋管周围磁感线等效安培定则：用右手握住螺旋管，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是螺旋管内部磁感线的方向。（大拇指指向螺旋管北极）3如图所示，当开关闭合时：(1)判断通电螺线管的磁极；（2）指出每个小磁针的N、S极。NS甲乙丙丁SNNNN课堂训练3、磁感线的特点(1)磁感线是假想的，不是真实的(2)磁感线是闭合曲线。在磁体的外部磁感线由N极发出，回到S极。在磁体的内部磁感线则由S极指向N极(4)磁感线的疏密表示磁场的强弱(3)磁感线不能相交或相切(5)磁感线上每一点的切线方向即为该点的磁场的方向如图所示，在三维直角坐标系中，若一束电子沿y轴正向运动，则由此产生的在z轴上A点和x轴上B点的磁场方向是（）A.A点磁场沿x轴正方向，B点磁场沿z轴负方向B.A点磁场沿x轴负方向，B点磁场沿z轴正方向C.A点磁场沿z轴正方向，B点磁场沿x轴负方向D.A点磁场沿x轴正方向，B点磁场沿z轴正方向AA磁体为什么会有磁性？磁体为什么会有磁性？法国学者安培提出了著名的分子电流假说法国学者安培提出了著名的分子电流假说在原子、分子等物质微粒的内部在原子、分子等物质微粒的内部,,存在存在着一种电流着一种电流--分子电流分子电流..分子电流使每个物质分子电流使每个物质微粒都成为微小的磁体微粒都成为微小的磁体,,它的两侧相当于两它的两侧相当于两个磁极个磁极NS4、安培分子电流假说NS利用安培的假说解释一些磁现象利用安培的假说解释一些磁现象安培分子电流假说意义1.成功的解释了磁化现象和磁体消磁现象2.安培分子电流假说揭示了电和磁的本质联系3.安培的分子电流假说揭示了磁性的起源，认识到磁体的磁场和电流的磁场一样，都是由运动的电荷产生的关于磁现象的电本质，下列说法中正确的关于磁现象的电本质，下列说法中正确的是是()()A.A.磁与电紧密联系，有磁必有电，有电必磁与电紧密联系，有磁必有电，有电必有磁有磁B.B.不管是磁体的磁场还是电流的磁场都起不管是磁体的磁场还是电流的磁场都起源于电荷的运动源于电荷的运动C.C.永久磁铁的磁性不是由运动电荷产生的永久磁铁的磁性不是由运动电荷产生的D.D.根据安培假说可知，磁体内分子电流总根...
