福建省2012高三物理一轮复习-8.3带电粒子在磁场中运动问题特例课件VIP免费

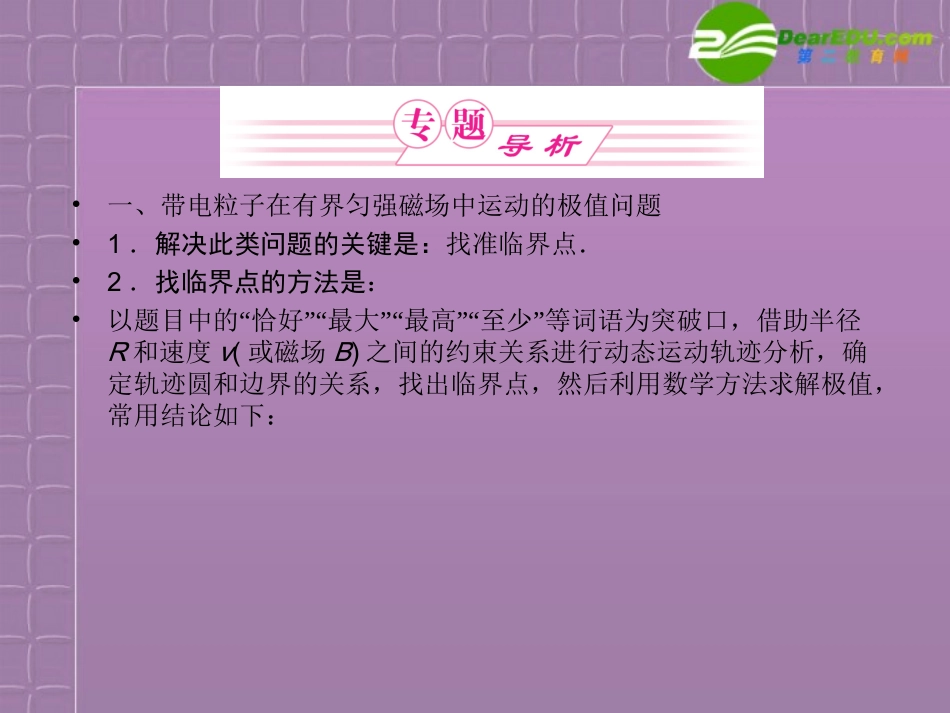

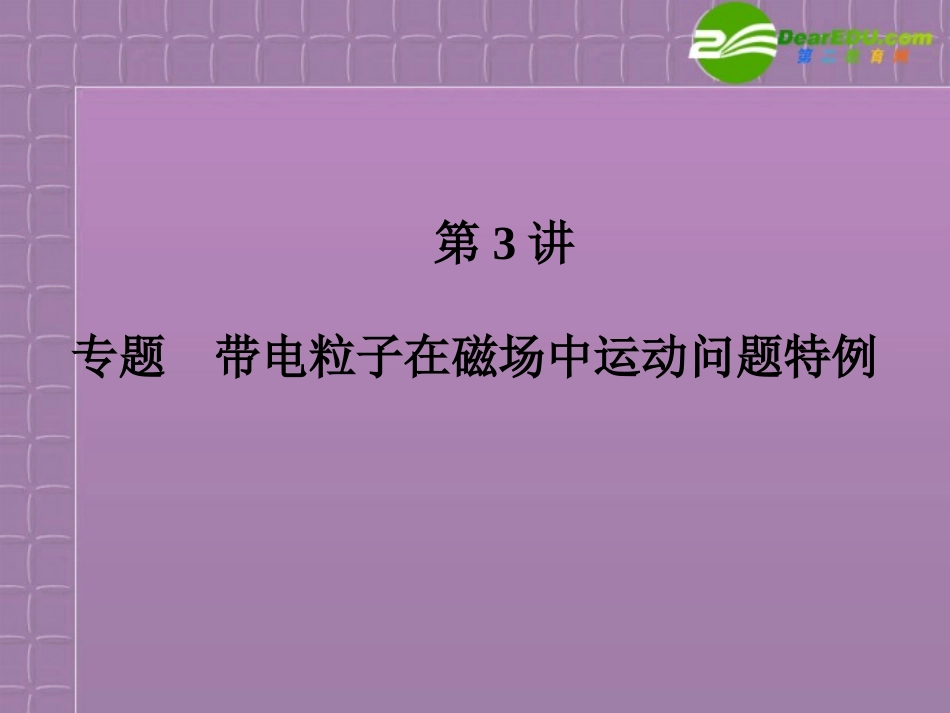

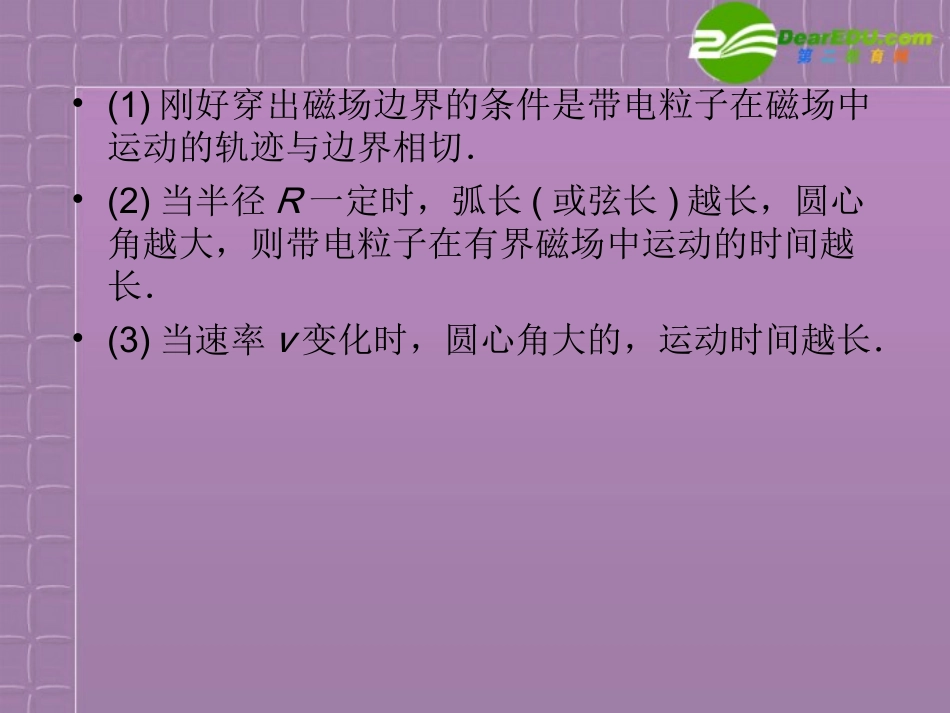

第3讲专题带电粒子在磁场中运动问题特例•一、带电粒子在有界匀强磁场中运动的极值问题•1．解决此类问题的关键是：找准临界点．•2．找临界点的方法是：•“”“”“”“”以题目中的恰好最大最高至少等词语为突破口，借助半径R和速度v(或磁场B)之间的约束关系进行动态运动轨迹分析，确定轨迹圆和边界的关系，找出临界点，然后利用数学方法求解极值，常用结论如下：•(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．•(2)当半径R一定时，弧长(或弦长)越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长．•(3)当速率v变化时，圆心角大的，运动时间越长．•1．长为L的水平极板间，有垂直纸面向里的匀强磁场，磁感应强度为B，板间距离为L，板不带电，现有质量为m、电荷量为q的带正电粒子(重力不计)，从左边极板间中点处垂直磁场以速度v水平入射，如图所示，欲使粒子不打在极板上，可采用的办法是()A．使粒子速度v＜BqL4mB．使粒子速度v<5BqL4mC．使粒子速度v＞BqL4mD．使粒子速度BqL4m＜v＜5BqL4m【解析】粒子能从右边穿出的运动半径临界值r1，有r21＝L2＋(r1－L2)2得r1＝54L.又因为r1＝mv1qB得v1＝5BqL4m，所以v＞5BqL4m时粒子能从右边穿出．粒子从左边穿出的运动半径的临界值r2，r2＝L4得v2＝qBL4m，所以v＜BqL4m时粒子能从左边穿出．【答案】A•二、带电粒子在洛伦兹力作用下的多解问题•带电粒子在洛伦兹力作用下做匀速圆周运动，由于多种因素的影响，使问题形成多解，多解形成原因一般包含下述几个方面：•(1)带电粒子电性不确定形成多解：受洛伦兹力作用的带电粒子，可能带正电荷，也可能带负电荷，在相同的初速度下，正负粒子在磁场中运动轨迹不同，导致形成双解．•(2)磁场方向不确定形成多解：有些题目只告诉了磁感应强度大小，而未具体指出磁感应强度方向．此时必须要考虑磁感应强度方向由磁场方向不确定而形成的双解．•(3)临界状态不唯一形成多解：带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，因此，它可能穿过磁场从磁场区域的左右两界面飞出，如图所示，于是形成多解．•(4)运动的重复性形成多解：带电粒子在部分是电场，部分是磁场空间运动时，往往运动具有往复性，因而形成多解．•2．如下图甲所示，M、N为竖直放置彼此平行的两块平板，板间距离为d，两板中央各有一个小孔O、O′且正对，在两板间有垂直于纸面方向的磁场，磁感应强度随时间的变化如图乙所示．有一束正离子在t＝0时垂直于M板从小孔O射入磁场．已知正离子质量为m、带电荷量为q，正离子在磁场中做匀速圆周运动的周期与磁感应强度变化的周期都为T0，不考虑由于磁场变化而产生的电场的影响，不计离子所受重力．求：•(1)磁感应强度B0的大小；•(2)要使正离子从O′孔垂直于N板射出磁场，正离子射入磁场时的速度v0的可能值．【解析】设垂直纸面向里的磁场方向为正方向(1)正离子射入磁场，洛伦兹力提供向心力B0qv0＝mv20R①做匀速圆周运动的周期T0＝2πRv0②联立①②两式得磁感应强度B0＝2πmqT0.(2)要使正离子从O′孔垂直于N板射出磁场，v0的方向应如图所示，两板之间正离子只运动一个周期即T0时，有R＝d4.当两板之间正离子运动n个周期即nT0时，有R＝d4n(n＝1,2,3……)联立求解，得正离子的速度的可能值为v0＝B0qRm＝πd2nT0(n＝1,2,3……)．•如图所示，匀强磁场的磁感应强度为B，宽度为d，边界为CD和EF.一电子从CD边界外侧以速率v0垂直匀强磁场射入，入射方向与CD边界间夹角为θ.已知电子的质量为m，电荷量为e，为使电子能从磁场的另一侧EF射出，求电子的速率v0至少多大？•【解析】当入射速率v0很小时，电子会在磁场中转动一段圆弧后又从CD一侧射出，速率越大，轨道半径越大，当轨道的边界与EF相切时，电子恰好不能从EF射出，如图所示．电子恰好射出时，由几何知识可得：r＋rcosθ＝d①又r＝mv0Be②由①②得：v0＝Bedm(1＋cosθ)③故电子要射出磁场时速率至少应为Bedm(1＋cosθ).•1－1：人们到医院检查身体时，其中有一项就是做胸透，做胸透用的是X光，我们可以把做胸透的原理等效如下：如图所示，P是一个放射源，从开口处在纸面内向各个方向放出某...
