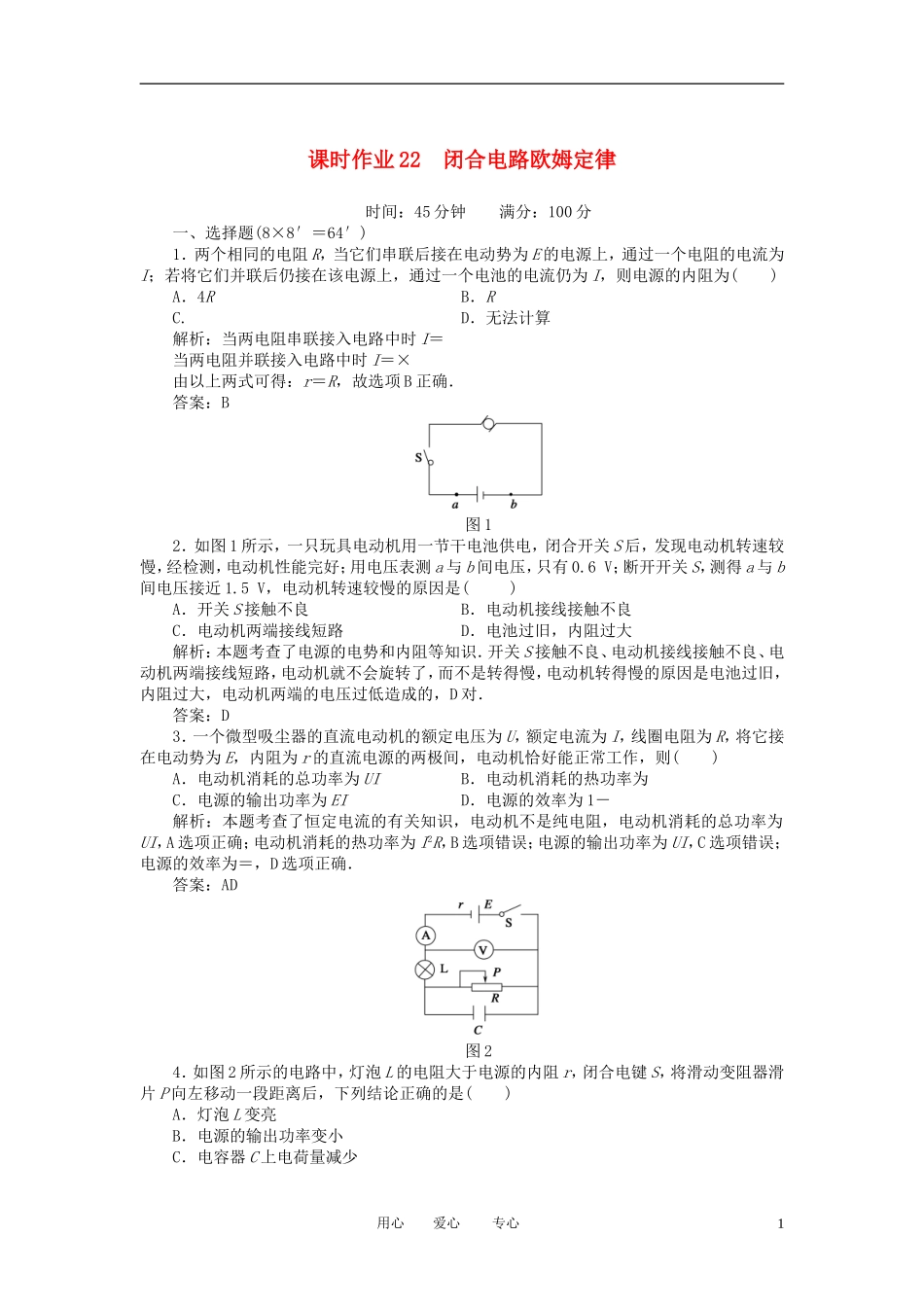

课时作业22闭合电路欧姆定律时间：45分钟满分：100分一、选择题(8×8′＝64′)1．两个相同的电阻R，当它们串联后接在电动势为E的电源上，通过一个电阻的电流为I；若将它们并联后仍接在该电源上，通过一个电池的电流仍为I，则电源的内阻为()A．4RB．RC.D．无法计算解析：当两电阻串联接入电路中时I＝当两电阻并联接入电路中时I＝×由以上两式可得：r＝R，故选项B正确．答案：B图12．如图1所示，一只玩具电动机用一节干电池供电，闭合开关S后，发现电动机转速较慢，经检测，电动机性能完好；用电压表测a与b间电压，只有0.6V；断开开关S，测得a与b间电压接近1.5V，电动机转速较慢的原因是()A．开关S接触不良B．电动机接线接触不良C．电动机两端接线短路D．电池过旧，内阻过大解析：本题考查了电源的电势和内阻等知识．开关S接触不良、电动机接线接触不良、电动机两端接线短路，电动机就不会旋转了，而不是转得慢，电动机转得慢的原因是电池过旧，内阻过大，电动机两端的电压过低造成的，D对．答案：D3．一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则()A．电动机消耗的总功率为UIB．电动机消耗的热功率为C．电源的输出功率为EID．电源的效率为1－解析：本题考查了恒定电流的有关知识，电动机不是纯电阻，电动机消耗的总功率为UI，A选项正确；电动机消耗的热功率为I2R，B选项错误；电源的输出功率为UI，C选项错误；电源的效率为＝，D选项正确．答案：AD图24．如图2所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是()A．灯泡L变亮B．电源的输出功率变小C．电容器C上电荷量减少用心爱心专心1D．电流表读数变小，电压表读数变大解析：将滑动变阻器滑片P向左移动一段距离后，R的阻值变大，电路中电流变小，灯泡变暗，A选项错误；路端电压变大，电阻R两端电压变大，电容器C两端电压变大，电容器C上电荷量增加，C选项错误，D选项正确；当外电路电阻等于电源的内阻时电源的输出功率最大，灯泡L的电阻大于电源的内阻r，则外电路电阻比r大得越多，输出功率越小，B选项正确．答案：BD5．图3甲为某一小灯泡的U—I图线，现将两个这样的小灯泡并联后再与一个4Ω的定值电阻R串联，接在内阻为1Ω、电动势为5V的电源两端，如图3乙所示．则()图3A．通过每盏小灯泡的电流强度为0.2A，此时每盏小灯泡的电功率为0.6WB．通过每盏小灯泡的电流强度为0.3A，此时每盏小灯泡的电功率为0.6WC．通过每盏小灯泡的电流强度为0.2A，此时每盏小灯泡的电功率为0.26WD．通过每盏小灯泡的电流强度为0.3A，此时每盏小灯泡的电功率为0.4W解析：若通过每盏小灯泡的电流强度为0.2A，则电源输出电流为I＝0.4A，由闭合电路欧姆定律计算得此时小灯泡两端电压为U＝E－I(R＋r)＝3V．由题图甲可知小灯泡的电流强度为0.2A时小灯泡两端电压仅为1.3V，显然通过每盏小灯泡的电流强度不可能为0.2A，A、C错误；若通过每盏小灯泡的电流强度为0.3A，由题图甲可知小灯泡的电流强度为0.3A时小灯泡两端电压为2.0V，电阻R和内阻r上的电压为3.0V，此时每盏小灯泡的电功率为P＝UI＝0.6W，B正确、D错误．答案：B6．在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如图4所示．电源内阻不计，导线连接良好．若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：图4a．电珠L不亮；电流表示数几乎为零b．电珠L亮度增加；电流表示数增大c．电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断d．电珠L不亮；电流表从示数增大到线圈烧断与上述abcd四种现象对应的电路序号为()用心爱心专心2A．③①②④B．③④②①C．③①④②D．②①④③解析：a中电珠L不亮；电流表示数几乎为零说明它们同时与电压表串联，此现象与电路③相对应．b中电珠L亮度增加；电流表示数增大说明电珠L与电流表串联，此现象与电路①相对应．c中电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断说明电珠L与电流表并联，当电流表被烧断后，电珠L才...
