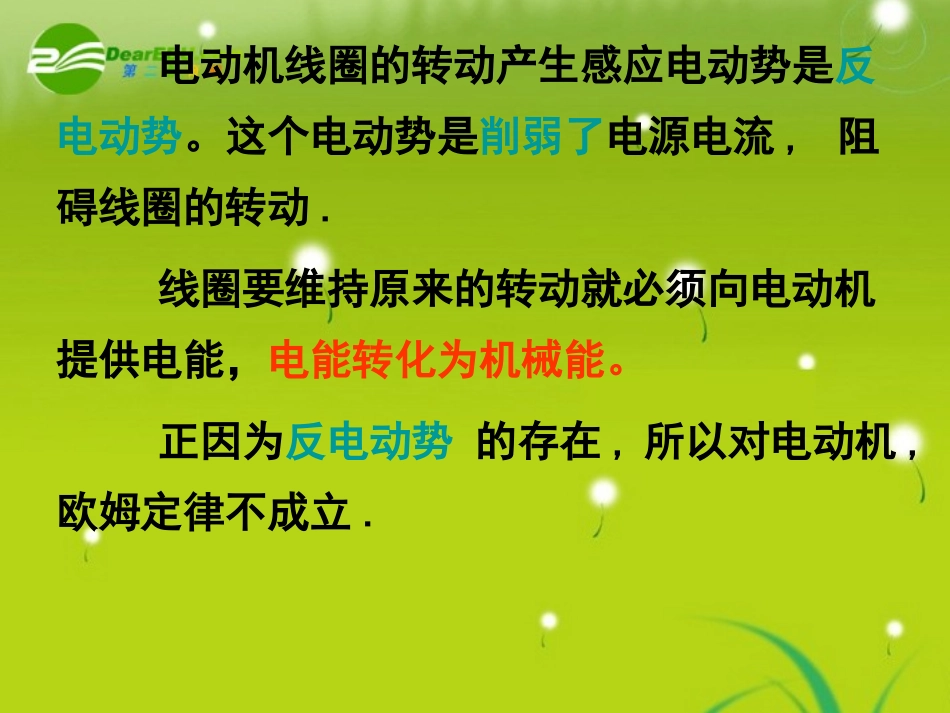

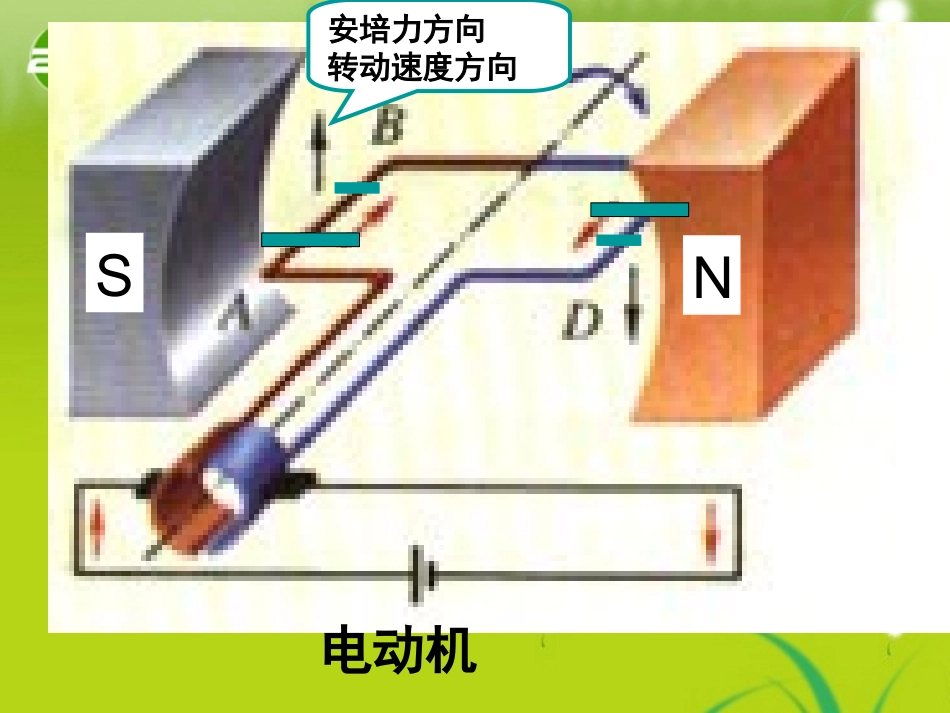

四、反电动势V此电动势阻碍电路中原来的电流.故称之为反电动势NS电动机安培力方向转动速度方向电动机线圈的转动产生感应电动势是反电动势。这个电动势是削弱了电源电流,阻碍线圈的转动.线圈要维持原来的转动就必须向电动机提供电能，电能转化为机械能。正因为反电动势的存在,所以对电动机,欧姆定律不成立.如果电动机因机械阻力过大而停止转动，这时就没有了反电动势，线圈电阻一般都很小，线圈中电流会很大，电动机会烧毁。这时，应立即切断电源，进行检查。1、有一个50匝的线圈，如果穿过它的磁通量的变化率为0.5Wb/s，求感应电动势。2、一个100匝的线圈，在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势。3、一个匝数为100、面积为10cm2的线圈垂直磁场放置，在0.5s内穿过它的磁场从1T增加到9T。求线圈中的感应电动势。Φ/10-2Wbt/sABD0120.15、单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场。若线圈所围面积里磁通量随时间变化的规律如图所示，则：()A、线圈中0时刻感应电动势最大B、线圈中D时刻感应电动势为零C、线圈中D时刻感应电动势最大D、线圈中0到D时间内平均感应电动势为0.4VABD练习：半径为R的半圆形导线在匀强磁场B中，以速度V向右匀速运动时，E=？××××××××××××××××××××××××××××××ＶＯRE=B·2R·V有效长度---弯曲导线在垂直速度方向上的投影长度2、①求出的是整个回路的感应电动势vabcdL区别：回路中感应电动势为零时，但是回路中某段导体的感应电动势不一定为零。例：如图所示，一个50匝的线圈的两端跟R＝99Ω的电阻相连接，置于竖直向下的匀强磁场中，线圈的横截面积是20㎝2，电阻为1Ω，磁感应强度以100T／s的变化率均匀减少。在这一过程中通过电阻R的电流为多大？BEnnStt450100201010V100.1991EIARr解析：两块水平放置的板间距为d，用导线与一n匝线圈连接，线圈置于方向竖直向上的匀强磁场中，如图所示，两板间有一质量为m、带电量为＋q的油滴恰好静止，则线圈中的磁通量的变化率是多少？（mgd/nq）法拉第（1791—1876）是英国著名的物理学家、化学家。他发现了电磁感应现象，提出电场和磁场的概念。场的概念对近代物理的发展的重大意义。他家境贫寒，出身于铁匠家庭，未受过系统的正规教育，但却在众多领域中作出惊人成就，堪称刻苦勤奋、探索真理、不计个人名利的典范，对于青少年富有教育意义。复习精要1.产生感应电动势的导体相当于一个电源，感应电动势等效于电源电动势，产生感应电动势的导体的电阻等效于电源的内阻。2.电源内部电流的方向是从负极流向正极，即从低电势流向高电势。3.产生感应电动势的导体跟用电器连接，可以对用电器供电，由闭合电路欧姆定律求解各种问题.4.产生感应电动势的导体跟电容器连接，可对电容器充电，稳定后，电容器相当于断路，其所带电量可用公式Q=CU来计算5.解决电磁感应中的电路问题，必须按题意画出等效电路，其余问题为电路分析和闭合电路欧姆定律的应用。P160/例1.如图所示，用截面均匀的导线弯成一个半径为r的闭合圆环，将其垂直地置于磁感强度为B的匀强磁场中，磁场方向垂直纸面向里。用同样规格的直导线取一段置于环上（二者金属裸露相接），并以速度v匀速地向右运动，当它运动到bc位置时（bc=1/2bac）bc两点的电势差是多少？⌒⌒vrbca解：设金属的电阻率为ρ，导线截面为S，圆环电阻为R，画出等效电路如图示，则R1=R/3R2=2R/3cbR1R2Er1R并=2R/9=2/9×ρ2πr/S电动势E=Brv内阻r1=ρr/S33)943(3329231BvSSrSrBrvrREI并总43934BvrIRUbc并P162/练习2．如图所示，匀强磁场B=0.1T，金属棒AB长0.4m，与框架宽度相同，R=1/3Ω，框架电阻不计，电阻R1=2Ω，R2=1Ω，当金属棒以5m／s的速度匀速向右运动时，求：(1)流过金属棒的感应电流多大？(2)若图中电容器C为0.3μF，则充电量多少？vR1ABR2C解：画出等效电路如图示：R1ABR2CEE=BLv=0.1×0.4×5=0.2VR并=2/3ΩI=E/（R并+R）=0.2AUR2=IR并=0.2×2/3=4/30VQ=CUR2=0.3×10-6×4/30=4×10-8CP161/例2.如图示，两个电阻的阻值分别为R和2R，其余电阻...
