四、电磁铁及其应用VIP免费

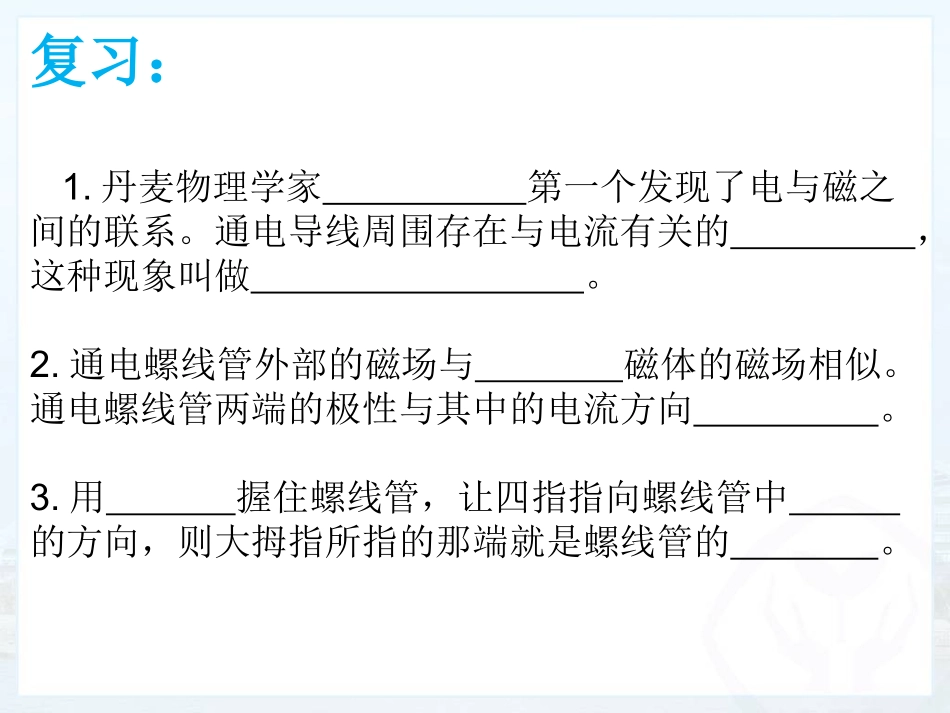

电磁铁及其应用复习：1.丹麦物理学家第一个发现了电与磁之间的联系。通电导线周围存在与电流有关的，这种现象叫做。2.通电螺线管外部的磁场与磁体的磁场相似。通电螺线管两端的极性与其中的电流方向。3.用握住螺线管，让四指指向螺线管中的方向，则大拇指所指的那端就是螺线管的。线圈铁芯演示电磁铁的工作1．插入铁芯的通电螺线管称为电磁铁。2．有电流通过时有磁性，没有电流时失去磁性。一、电磁铁一、电磁铁Sa断电时电磁铁：通电时电磁铁：电磁铁通电时有磁性，断电时磁性消失。不吸引大头针吸引大头针电磁铁的铁芯用软铁制做，而不能用钢制做。因为钢一旦被磁化后，将长期保持磁性而不能消磁，而失去电磁铁应有的优点。拓展知识线圈铁芯电磁铁磁性大小跟哪些因素有关呢？磁性强弱可能与电流的大小、线圈的匝数有关。二、电磁铁的磁性二、电磁铁的磁性问题猜想实验目的：影响电磁铁磁性强弱的因素实验器材：电源、开关、导线、大头针、滑动变阻器、两个电磁铁（线圈匝数不同）。实验方法：控制变量法二、电磁铁的磁性二、电磁铁的磁性SaSa二、电磁铁的磁性二、电磁铁的磁性演示1结论：匝数一定时，通入的电流越大，电磁铁的磁性越强。结论：匝数一定时，通入的电流越大，电磁铁的磁性越强。现象：现象：Sab二、电磁铁的磁性二、电磁铁的磁性演示2结论：电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。结论：电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。电磁起重机电铃电磁阀门电磁锁电磁选矿机示意图三、电磁铁的应用三、电磁铁的应用在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？三、电磁铁的应用三、电磁铁的应用1．电磁继电器电磁继电器就是利用电磁铁来控制工作电路的一种开关。2．电磁继电器的构造四、电磁继电器四、电磁继电器工作原理电磁继电器的控制作用控制电路工作电路当开关S1闭合时，电磁铁通电产生____，将衔铁______,开关S的触点_____，工作电路中有_____通过，电动机便转动起来。S1MS电流接通吸下磁性1．图中是一种水位自动报警器原理图。试说明它的工作原理。练一练2．图中是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。练一练磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500km以上。2003年，上海浦东机场到市区的磁悬浮铁路成为我国第一条正式投入运营的磁悬浮铁路。磁悬浮列车三、电磁铁的应用三、电磁铁的应用我会做1.电磁继电器是由_______、_______、______和______组成.电磁铁衔铁触点弹簧2.利用电磁继电器可以实现由低电压、弱电流来控制_______、_______的工作电路.高电压强电流4.用电磁继电器控制高电压、强电流的开关，其主要优点是()B5.关于电磁继电器的衔铁的选用，下列说法中正确的是()A.应选用软铁材料B.应选用钢棒C.以上两种材料都可以使用D.以上两种材料都不行A.节约用电B.安全用电C.保护用电器D.操作简单A课堂小结电磁铁电磁铁的磁性电磁铁的应用电磁继电器
