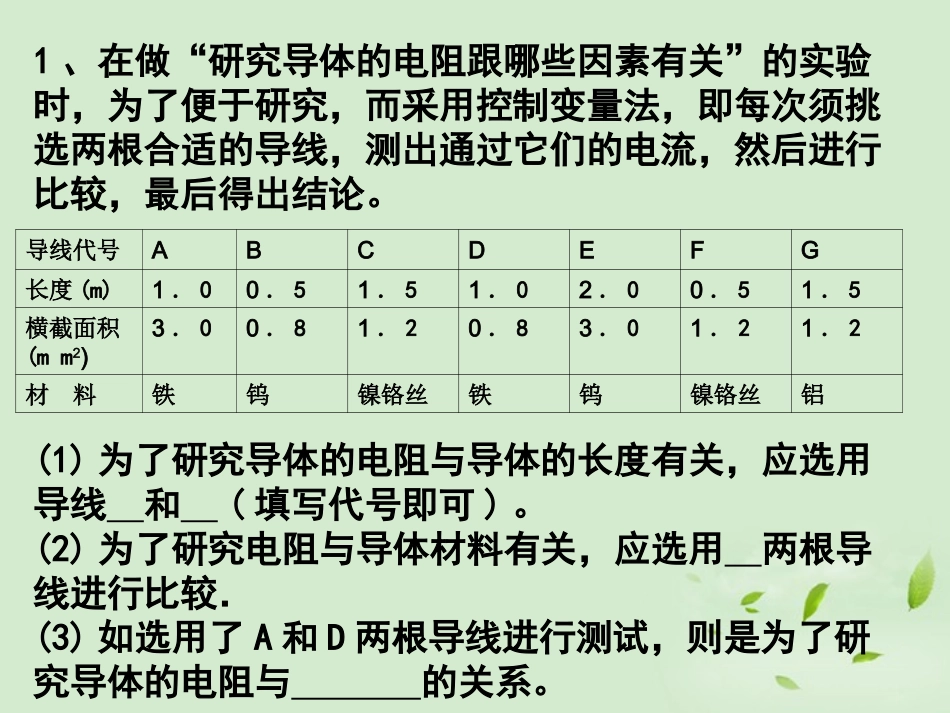

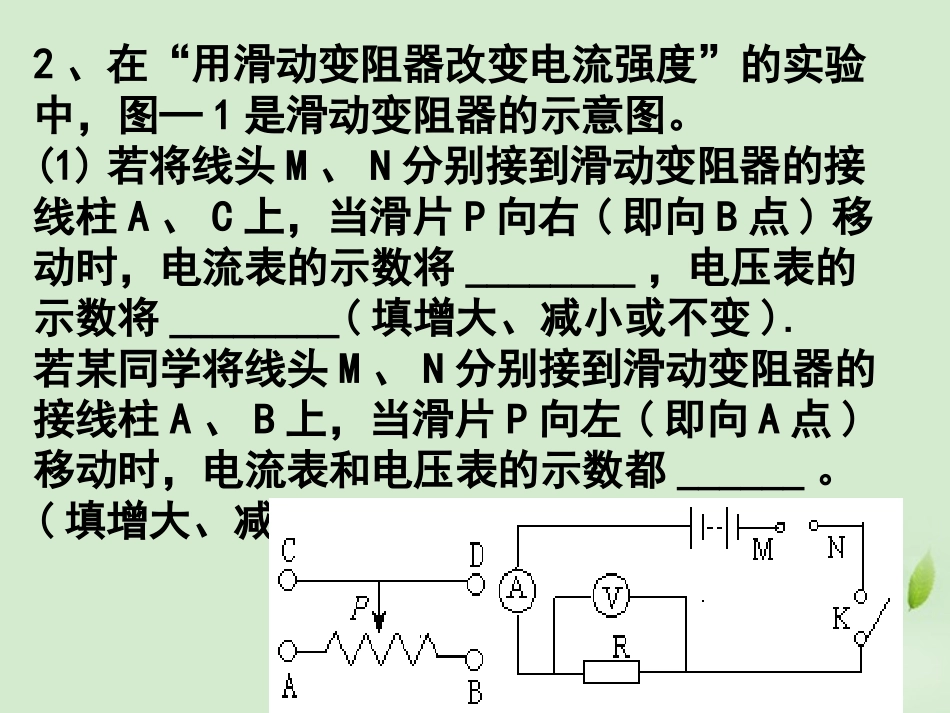

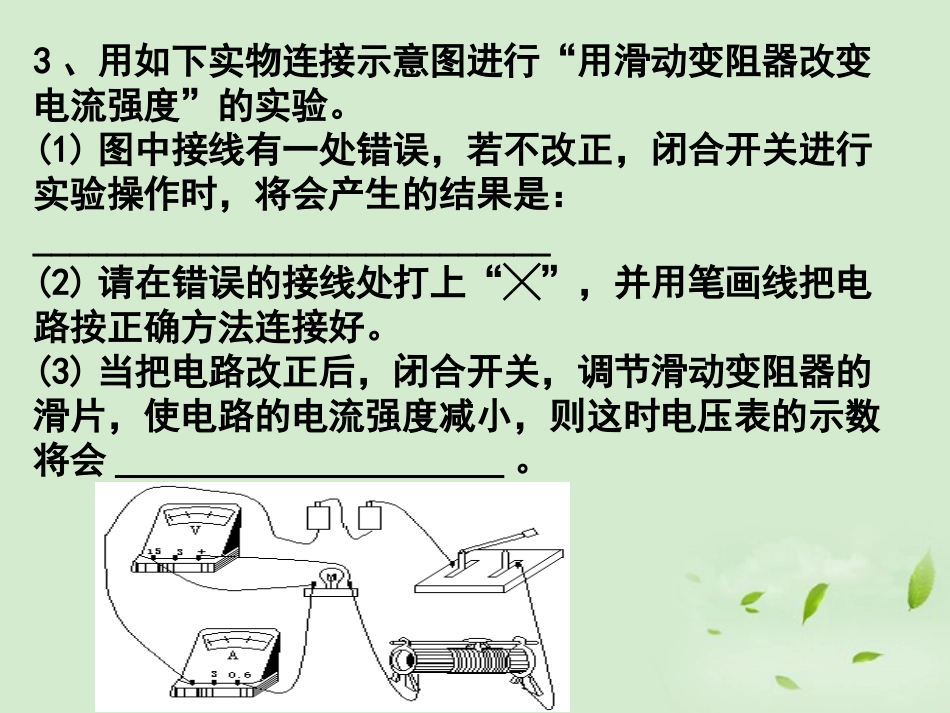

1、在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，而采用控制变量法，即每次须挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。(1)为了研究导体的电阻与导体的长度有关，应选用导线和(填写代号即可)。(2)为了研究电阻与导体材料有关，应选用两根导线进行比较．(3)如选用了A和D两根导线进行测试，则是为了研究导体的电阻与的关系。导线代号ABCDEFG长度(m)1．00．51．51．02．00．51．5横截面积(mm2)3．00．81．20．83．01．21．2材料铁钨镍铬丝铁钨镍铬丝铝2、在“用滑动变阻器改变电流强度”的实验中，图─1是滑动变阻器的示意图。(1)若将线头M、N分别接到滑动变阻器的接线柱A、C上，当滑片P向右(即向B点)移动时，电流表的示数将________，电压表的示数将________(填增大、减小或不变).若某同学将线头M、N分别接到滑动变阻器的接线柱A、B上，当滑片P向左(即向A点)移动时，电流表和电压表的示数都______。(填增大、减小或不变)3、用如下实物连接示意图进行“用滑动变阻器改变电流强度”的实验。(1)图中接线有一处错误，若不改正，闭合开关进行实验操作时，将会产生的结果是：____________________________(2)请在错误的接线处打上“╳”，并用笔画线把电路按正确方法连接好。(3)当把电路改正后，闭合开关，调节滑动变阻器的滑片，使电路的电流强度减小，则这时电压表的示数将会_____________________。4.在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用图43所示的器材进行实验。(1)用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是和。(3)改正错误后，小明改变Rx两端的电压和电流．两次测得的电阻值分别为R1=5.1Ω，R2=5.3Ω。第三次测量时．电流表的示数为0.5A，电压表的示数如图44所示，则R3=Ω，实验测得值应为Rx=Ω。(4)在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻R0和一个单刀双掷开关．设计了如图所示的电路。测量时．闭合S1,将S2拨到l．电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说待测电阻Rx=I1/I2·R0。小明认真分析电路后发现小亮的设计不合理，原因是。5、用图中的器材做“测定小灯泡的功率”的实验时，所用小灯泡的额定电压为3.8V，小灯泡的电阻约为10Ω，电源电压是6V。⑴用笔画线完成实验电路的连接．（2）滑动变阻器的规格有“5Ω2A”“10Ω1A”等，应该选用。（3）调节变阻器，使电压表示数为V时，小灯泡正常发光，此时电流表示数如图B所示，则此时小灯泡的电阻为，功率为。（4）某同学在实验中发现：开关闭合后，无论怎样移动滑片P，电流表示数不变，灯泡的亮度很暗．请分析该现象的原因是；图46（5）另一同学电路连接正确，在实验过程中灯丝突然烧断，灯泡熄灭，电流表的示数变为零，则电压表的示数将如何变化：；（6）又将图中的灯泡换成额定电压为2.5V、阻值约为10Ω的小灯泡，若测量小灯泡的额定功率，则在原电路中必须改动的地方为、。6、如图是小明自制电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定一起(弹簧的电阻不计)。⑴电路设计：要使电子秤能正常工作。下列电路连接正确的是。A．点“1”与点“2”连接B．点“1”与点“3”连接C．点“2”与点“3”连接⑵故障排除：小明在正确完成电路连接后。闭合开关S，改变托盘中物体的质量，发现电压表有示数．但始终不变，发生故障的原因可能是。A．R0断路B．R1短路C．电压表短路D．金属滑片P处断路图47⑶刻度调试：①调零。在托盘中无物体时，使金属滑片P处于Rl最上端．此时电压表的示数为零．②标度。每次向托盘中增加100g的砝码，在电压表指针所指位置的刻度盘上标出相应的质量值。当将1kg的物体放在托盘中。金屑滑片P刚好指在距Rl上端l／3处，请计算回答“lkg”应标在电压表多少伏的位置上?。(电阻R0=5Ω，电阻R1=15Ω，电源电压U=3.OV，电压表的量程为O～3.0V)图477、有一个阻值看不清的电阻器Rx，要测出它的电阻值。⑴小亮按图48的电路图连接好电...
