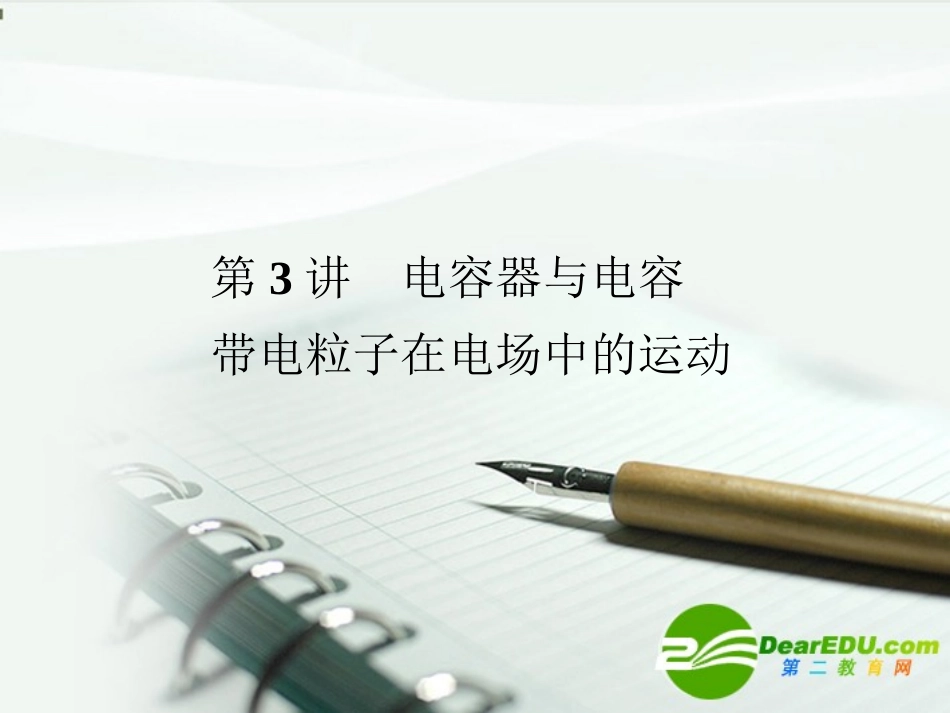

2011《金版新学案》高三物理一轮复习-电容器与电容--带电粒子在电场中的运动课件VIP免费

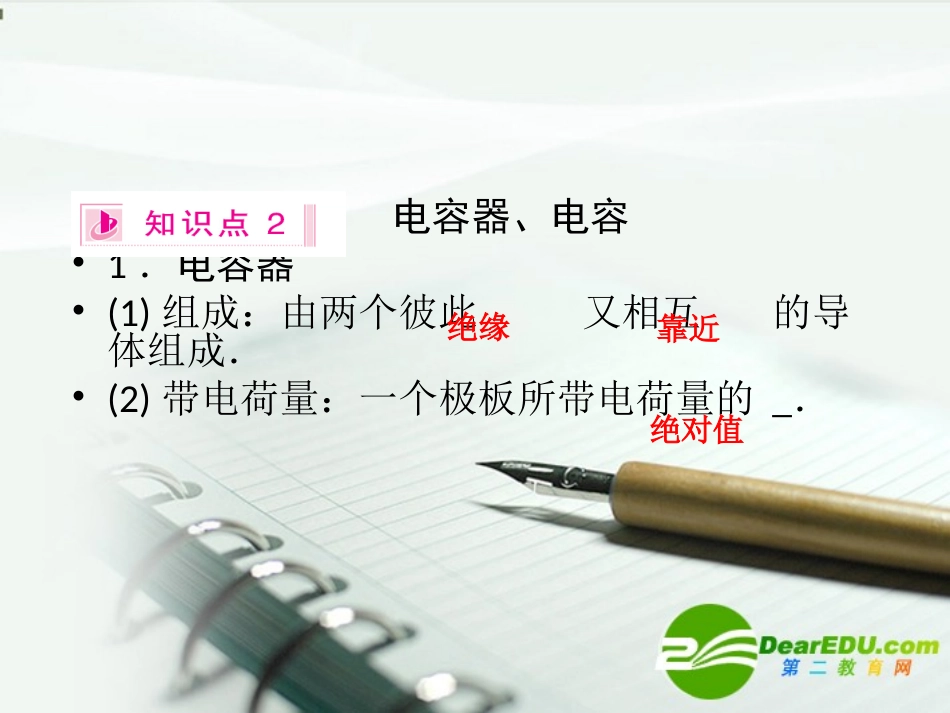

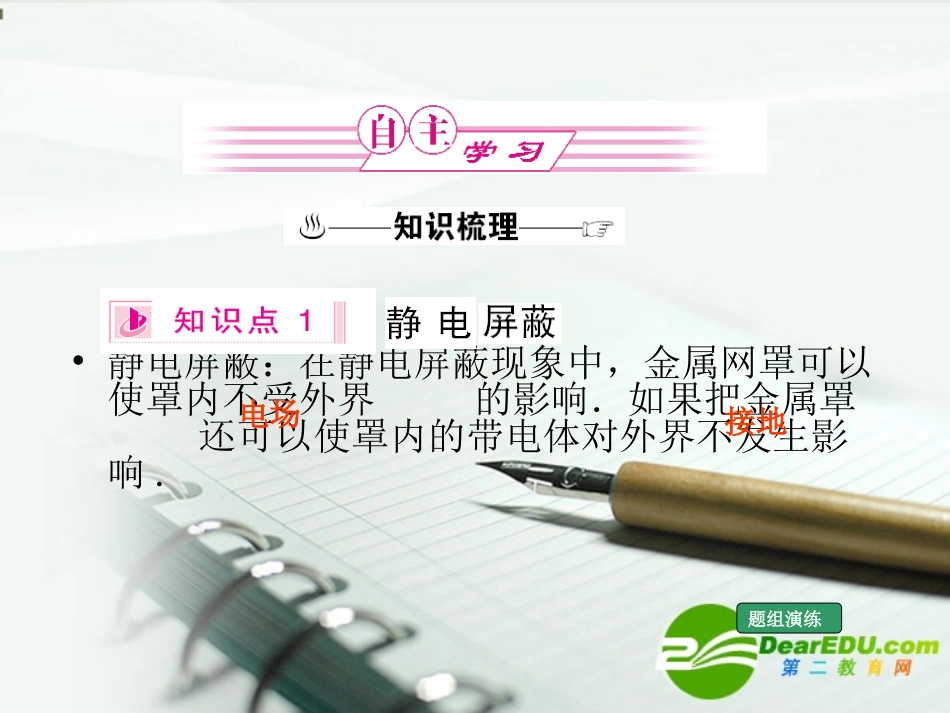

第3讲电容器与电容带电粒子在电场中的运动•静电屏蔽：在静电屏蔽现象中，金属网罩可以使罩内不受外界的影响．如果把金属罩还可以使罩内的带电体对外界不发生影响.电场接地题组演练•电容器、电容•1．电容器•(1)组成：由两个彼此又相互的导体组成．•(2)带电荷量：一个极板所带电荷量的．绝缘靠近绝对值•(3)电容器的充、放电•充电：使电容器带电的过程，充电后电容器两板带上等量的，电容器中储存．•放电：使充电后的电容器失去电荷的过程，放电过程中转化为其他形式的能．异种电荷电场能电场能•2．电容•(1)定义：电容器所带的与电容器两极板间的电势差U的比值．•(2)定义式：.•(3)物理意义：表示电容器本领大小的物理量．•(4)单位：法拉(F)•1F＝μF＝1012pF电荷量Q容纳电荷106•3．平行板电容器•(1)影响因素：平行板电容器的电容与成正比，与介质的成正比，与成反比．•(2)决定式：C＝，k为静电力常量．正对面积介电常数两板间的距离题组演练•带电粒子在电场中的运动•1．带电粒子在电场中的加速•(1)运动状态分析：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与在同一直线上，做运动．运动方向匀变速直线•以上公式适用于一切电场(包括匀强电场和非匀强电场)．•2．带电粒子在匀强电场中的偏转•(1)运动状态分析：带电粒子以速度v0垂直于电场线方向飞入匀强电场时，受到恒定的与初速度方向成90°角的电场力作用而做运动．•(2)处理方法：类似于平抛运动的处理，应用运动的合成与分解的方法．•①沿初速度方向做运动，运动时间：t＝l/v0.•②沿电场力方向做运动．匀变速曲线匀速直线匀加速直线•③离开电场时的偏移量：y＝at2＝.•④离开电场时的偏转角：tanθ＝v⊥/v0＝.题组演练•示波管的原理•1．示波管的构造：•．•2．工作原理(如下图所示)①电子枪，②偏转电极，③荧光屏4•(1)如果在偏转电极XX′和YY′之间都没有加电压，则电子枪射出的电子沿直线传播，打在荧光屏，在那里产生一个亮斑．•(2)YY′上加的是待显示的．XX′上是机器自身的锯齿形电压，叫做电压．若所加扫描电压和信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内变化的图象．中心信号电压扫描题组演练•一、对电容器电容的理解•1．物理意义：电容是反映电容器容纳电荷本领的物理量．•(1)由C＝可以看出电压一定时，Q越大，C越大，容纳电荷本领越强．本式是定义式，适于各种电容器，同时也给出了一种计算电容的方法．•(2)电容C的大小不随Q变化，也不随电压变化，就像水桶容量的大小不随是否盛水、盛水多少变化一样．•2．决定因素：电容的大小由电介质、正对面积和板间距离等自身因素决定．•1．平行板电容器的两极板A、B接于电池两极，一带正电小球悬挂在电容器内部．闭合开关S，电容器充电，这时悬线偏离竖直方向的夹角为θ，如右图所示，则以下说法正确的是()•A．保持开关S闭合，带正电的A板向B板靠近，则θ减小•B．保持开关S闭合，带正电的A板向B板靠近，则θ不变•C．开关S断开，带正电的A板向B板靠近，则θ增大•D．开关S断开，带正电的A板向B板靠近，则θ不变•【解析】悬线偏离竖直方向的夹角θ的大小由带电小球受的电场力和重力两因素决定．因重力不变，故电场力增大时θ就增大．在保持开关S闭合，即保持电容器两极板间电压U不变．由于A、B板靠近，d变小，极板间电场强度E＝Ud就增大，因而带电小球受电场力F＝qE＝qUd增大，则θ增大，所以选项A、B均错；若断开开关S，即表明电容器极板上的电荷量Q不变．当A、B板靠近后，电容器的电容C＝εS4πkd将增大，根据U＝QC，电容器两板间电压U减小．电容器两板间的场强E＝Ud有无变化呢？把上述各关系代入，得E＝Ud＝QCd＝4πkQεS.由此可知场强不变，带电小球受电场力不变，则θ不变．故选项C错．D正确．【答案】D•二、带电粒子在电场中的偏转问题分析•1．粒子的偏转角问题•(1)已知电荷情况及初速度•如右图所示，设带电粒子质量为m，带电荷量为q，以速度v0垂直于电场线方向射入匀强偏转电场，偏转电压为U1.若粒子飞出电场时偏转角为θ，•结论：动能一定时tanθ与q成正比，电荷量相同时tanθ与动能成反比．...
