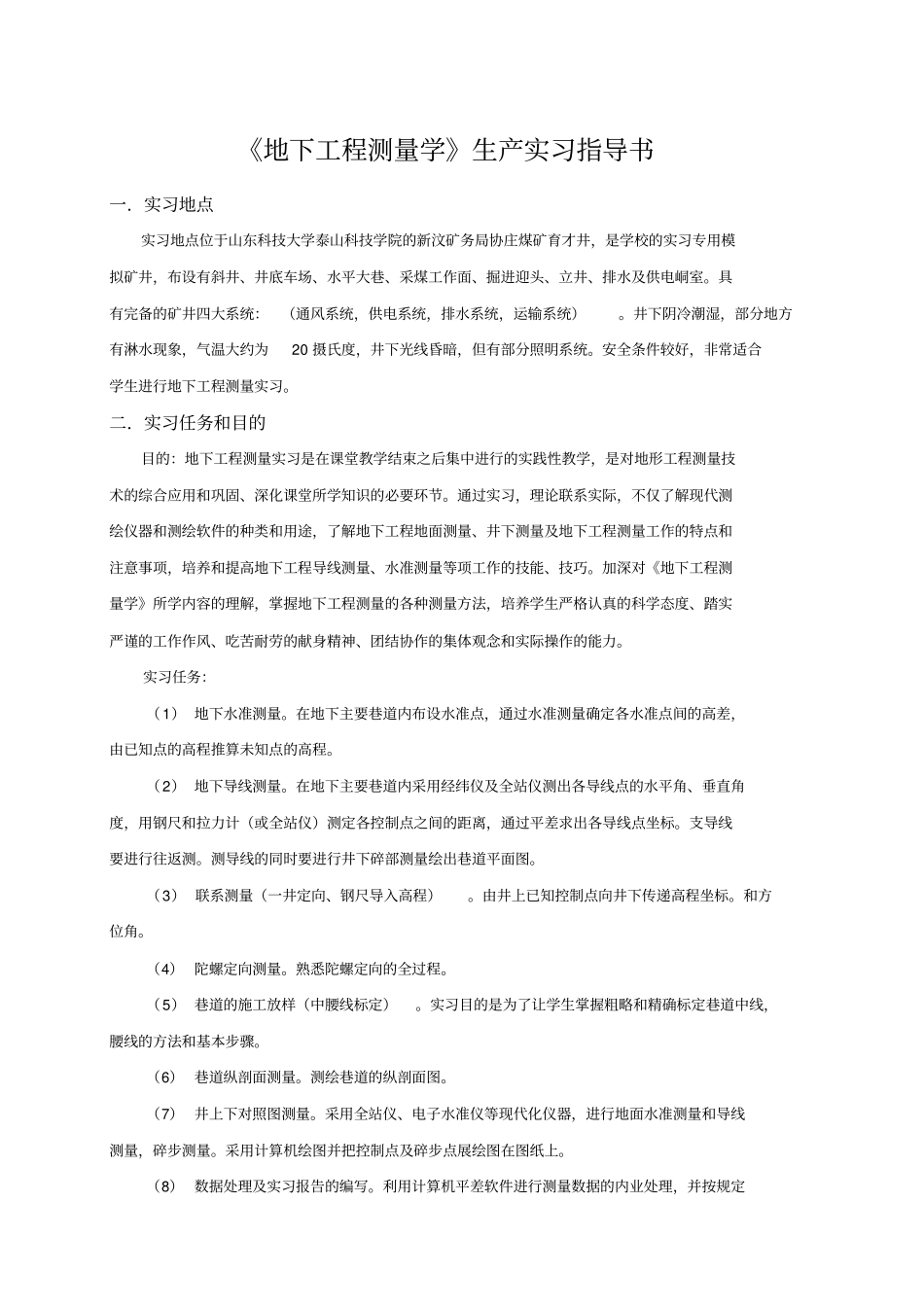

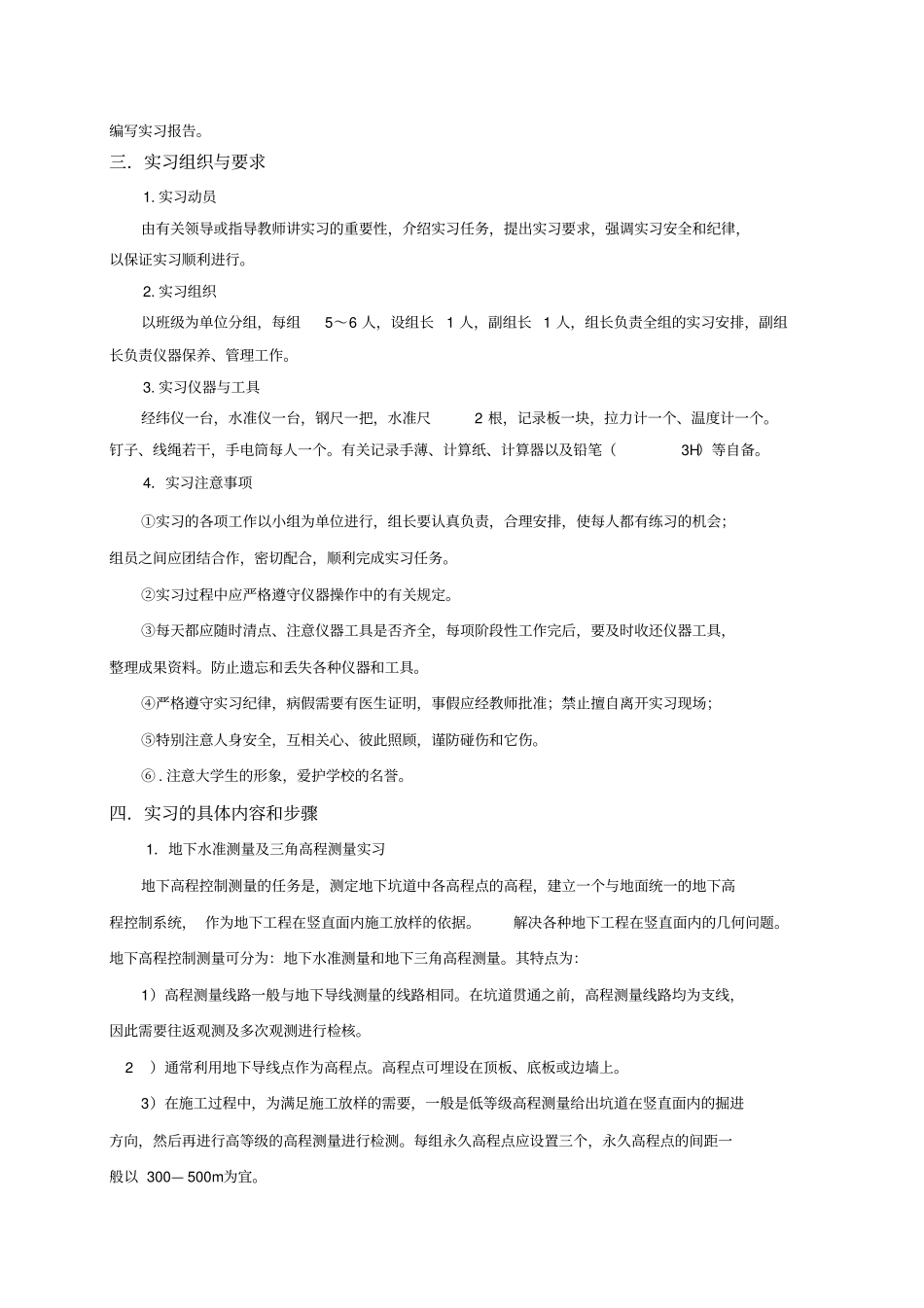

《地下工程测量学》生产实习指导书一．实习地点实习地点位于山东科技大学泰山科技学院的新汶矿务局协庄煤矿育才井，是学校的实习专用模拟矿井，布设有斜井、井底车场、水平大巷、采煤工作面、掘进迎头、立井、排水及供电峒室。具有完备的矿井四大系统：（通风系统，供电系统，排水系统，运输系统）。井下阴冷潮湿，部分地方有淋水现象，气温大约为20摄氏度，井下光线昏暗，但有部分照明系统。安全条件较好，非常适合学生进行地下工程测量实习。二．实习任务和目的目的：地下工程测量实习是在课堂教学结束之后集中进行的实践性教学，是对地形工程测量技术的综合应用和巩固、深化课堂所学知识的必要环节。通过实习，理论联系实际，不仅了解现代测绘仪器和测绘软件的种类和用途，了解地下工程地面测量、井下测量及地下工程测量工作的特点和注意事项，培养和提高地下工程导线测量、水准测量等项工作的技能、技巧。加深对《地下工程测量学》所学内容的理解，掌握地下工程测量的各种测量方法，培养学生严格认真的科学态度、踏实严谨的工作作风、吃苦耐劳的献身精神、团结协作的集体观念和实际操作的能力。实习任务：（1）地下水准测量。在地下主要巷道内布设水准点，通过水准测量确定各水准点间的高差，由已知点的高程推算未知点的高程。（2）地下导线测量。在地下主要巷道内采用经纬仪及全站仪测出各导线点的水平角、垂直角度，用钢尺和拉力计（或全站仪）测定各控制点之间的距离，通过平差求出各导线点坐标。支导线要进行往返测。测导线的同时要进行井下碎部测量绘出巷道平面图。（3）联系测量（一井定向、钢尺导入高程）。由井上已知控制点向井下传递高程坐标。和方位角。（4）陀螺定向测量。熟悉陀螺定向的全过程。（5）巷道的施工放样（中腰线标定）。实习目的是为了让学生掌握粗略和精确标定巷道中线，腰线的方法和基本步骤。（6）巷道纵剖面测量。测绘巷道的纵剖面图。（7）井上下对照图测量。采用全站仪、电子水准仪等现代化仪器，进行地面水准测量和导线测量，碎步测量。采用计算机绘图并把控制点及碎步点展绘图在图纸上。（8）数据处理及实习报告的编写。利用计算机平差软件进行测量数据的内业处理，并按规定编写实习报告。三．实习组织与要求1.实习动员由有关领导或指导教师讲实习的重要性，介绍实习任务，提出实习要求，强调实习安全和纪律，以保证实习顺利进行。2.实习组织以班级为单位分组，每组5～6人，设组长1人，副组长1人，组长负责全组的实习安排，副组长负责仪器保养、管理工作。3.实习仪器与工具经纬仪一台，水准仪一台，钢尺一把，水准尺2根，记录板一块，拉力计一个、温度计一个。钉子、线绳若干，手电筒每人一个。有关记录手薄、计算纸、计算器以及铅笔（3H）等自备。4．实习注意事项①实习的各项工作以小组为单位进行，组长要认真负责，合理安排，使每人都有练习的机会；组员之间应团结合作，密切配合，顺利完成实习任务。②实习过程中应严格遵守仪器操作中的有关规定。③每天都应随时清点、注意仪器工具是否齐全，每项阶段性工作完后，要及时收还仪器工具，整理成果资料。防止遗忘和丢失各种仪器和工具。④严格遵守实习纪律，病假需要有医生证明，事假应经教师批准；禁止擅自离开实习现场；⑤特别注意人身安全，互相关心、彼此照顾，谨防碰伤和它伤。⑥.注意大学生的形象，爱护学校的名誉。四．实习的具体内容和步骤1．地下水准测量及三角高程测量实习地下高程控制测量的任务是，测定地下坑道中各高程点的高程，建立一个与地面统一的地下高程控制系统，作为地下工程在竖直面内施工放样的依据。解决各种地下工程在竖直面内的几何问题。地下高程控制测量可分为：地下水准测量和地下三角高程测量。其特点为：1）高程测量线路一般与地下导线测量的线路相同。在坑道贯通之前，高程测量线路均为支线，因此需要往返观测及多次观测进行检核。2）通常利用地下导线点作为高程点。高程点可埋设在顶板、底板或边墙上。3）在施工过程中，为满足施工放样的需要，一般是低等级高程测量给出坑道在竖直面内的掘进方向，然后再进行高等级的高程测量进行检测。每组永久高程点应设...
