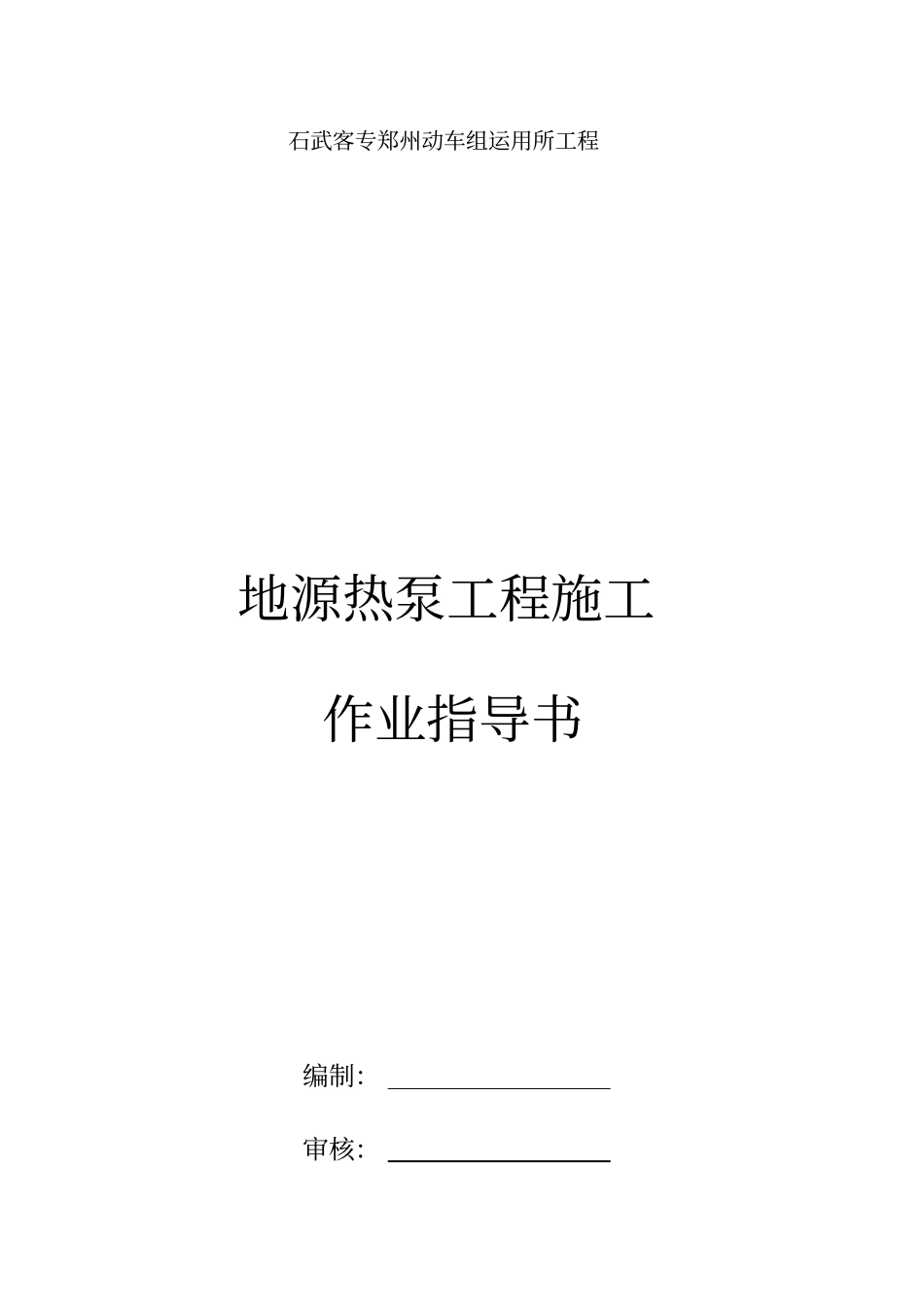

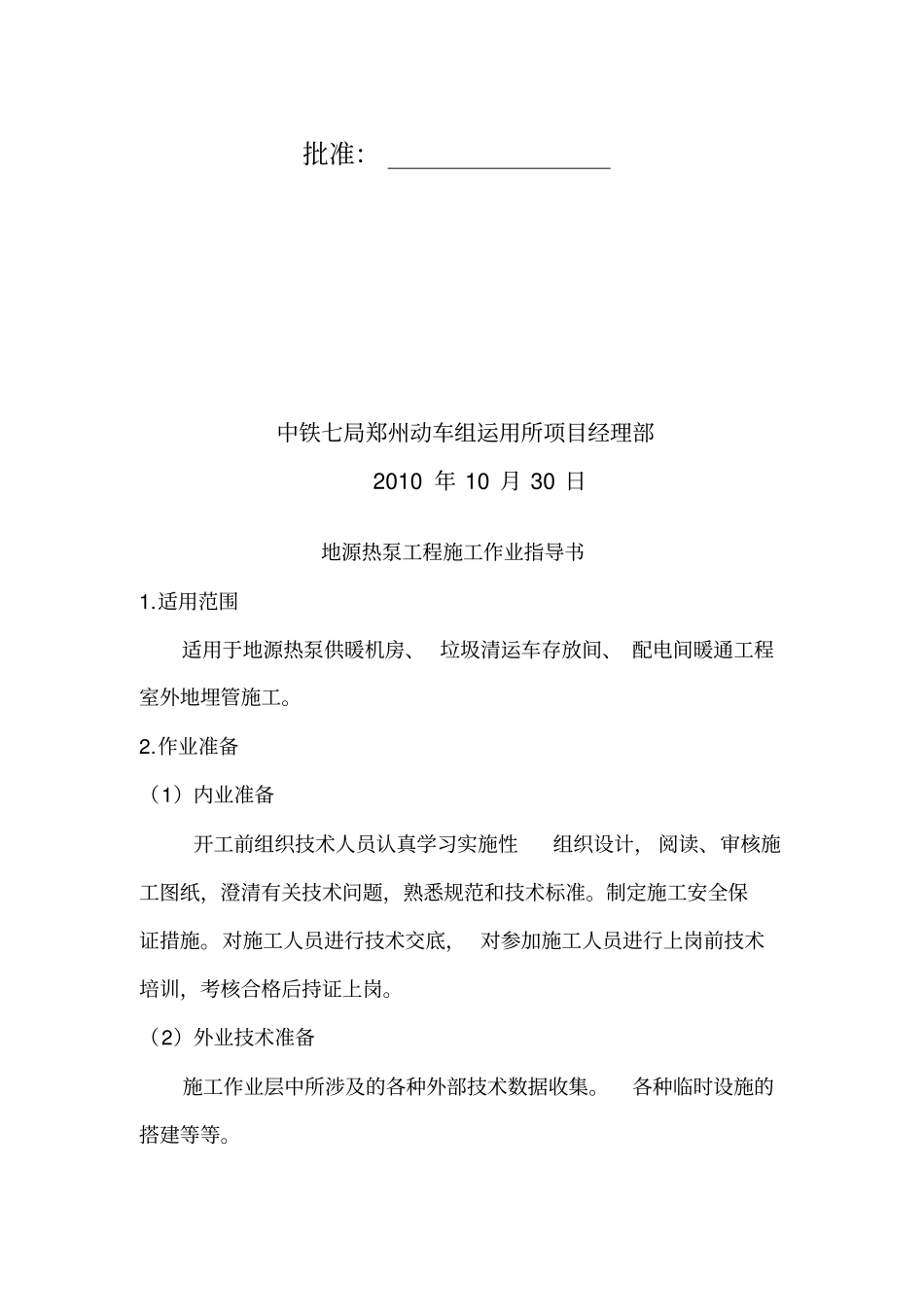

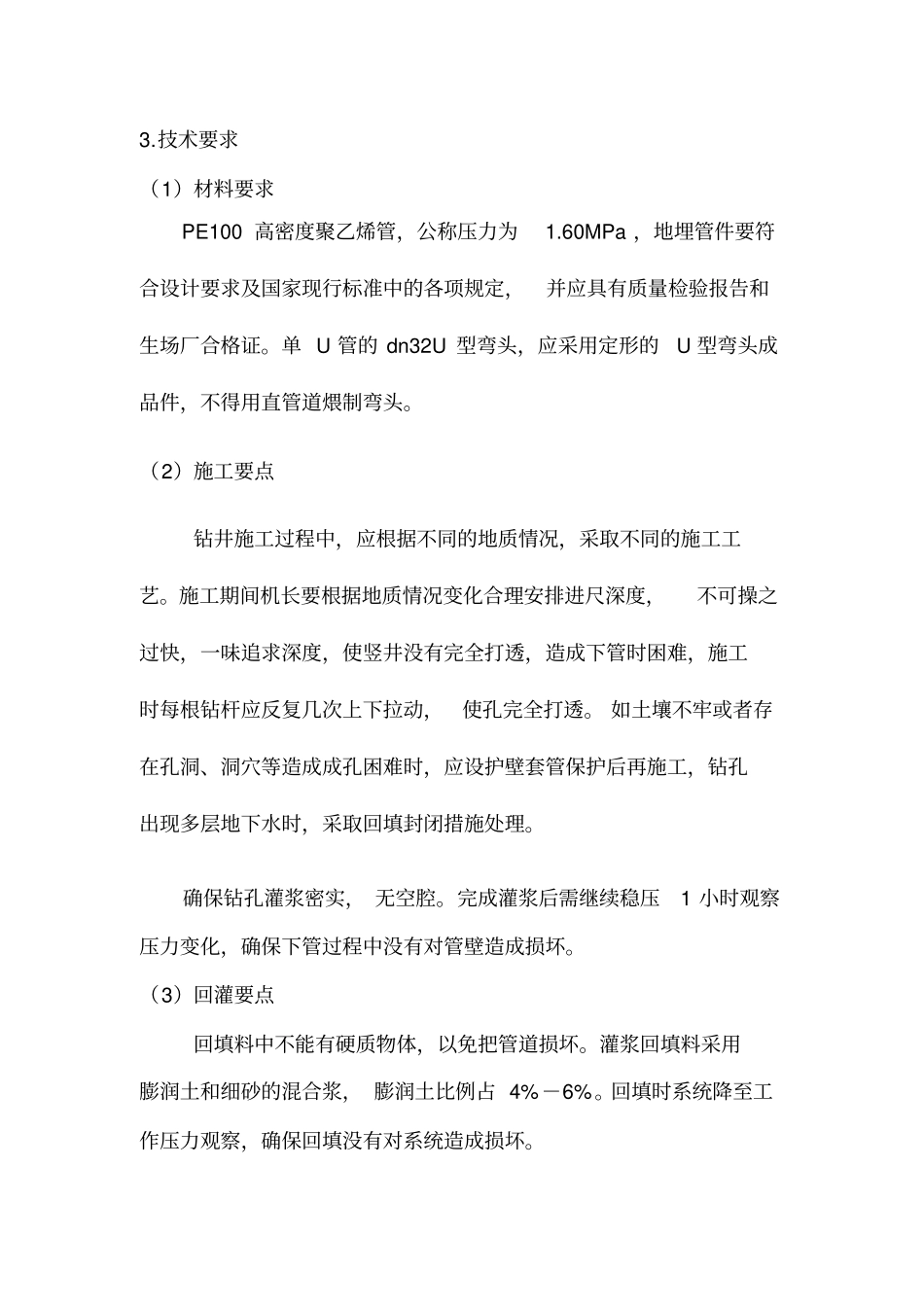

石武客专郑州动车组运用所工程地源热泵工程施工作业指导书编制：审核：批准：中铁七局郑州动车组运用所项目经理部2010年10月30日地源热泵工程施工作业指导书1.适用范围适用于地源热泵供暖机房、垃圾清运车存放间、配电间暖通工程室外地埋管施工。2.作业准备（1）内业准备开工前组织技术人员认真学习实施性组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。（2）外业技术准备施工作业层中所涉及的各种外部技术数据收集。各种临时设施的搭建等等。3.技术要求（1）材料要求PE100高密度聚乙烯管，公称压力为1.60MPa，地埋管件要符合设计要求及国家现行标准中的各项规定，并应具有质量检验报告和生场厂合格证。单U管的dn32U型弯头，应采用定形的U型弯头成品件，不得用直管道煨制弯头。（2）施工要点钻井施工过程中，应根据不同的地质情况，采取不同的施工工艺。施工期间机长要根据地质情况变化合理安排进尺深度，不可操之过快，一味追求深度，使竖井没有完全打透，造成下管时困难，施工时每根钻杆应反复几次上下拉动，使孔完全打透。如土壤不牢或者存在孔洞、洞穴等造成成孔困难时，应设护壁套管保护后再施工，钻孔出现多层地下水时，采取回填封闭措施处理。确保钻孔灌浆密实，无空腔。完成灌浆后需继续稳压1小时观察压力变化，确保下管过程中没有对管壁造成损坏。（3）回灌要点回填料中不能有硬质物体，以免把管道损坏。灌浆回填料采用膨润土和细砂的混合浆，膨润土比例占4%－6%。回填时系统降至工作压力观察，确保回填没有对系统造成损坏。4.施工程序与工艺流程（1）施工顺序施工程序为：施工准备－测量放线（确定井位）－钻井施工－井管制作－水压试验－下管施工－灌浆回填－分区水平管连接－分区水压试验－分区管沟回填－系统整体连接－系统整体水压试验。（2）工艺流程施工准备测量放线钻井施工井管制作水压试验（第一次下管施工灌浆回填分区水平管连接分区水压试验分区管沟回填地源热泵施工工艺流程5.施工要求（1）施工准备地埋管系统施工前应了解埋管场地内已有及需要敷设的地下管线，其它地下构筑物的功能及其准确位置，并进行地面清理工作。地埋管施工时，应避开并严禁损坏其它地下管线及构筑物，施工安装完毕后，应在埋管区域做出标志或标明管线的定位带。（2）测量放线使用全站仪精确确定井位布置，定准孔位后，测量每个井位的孔口自然地坪标高，做好记录，以便于计算打孔深度。（3）井管制作采用成品dn32单U头，单孔两根PE管，每根长度满足设计长度要求100米，现场试压合格即可使用。（4）钻井施工钻井施工过程中，应根据不同的地质情况，采取不同的施工工艺。施工期间机长要根据地质情况变化合理安排进尺深度，不可操之过快，一味追求深度，使竖井没有完全打透，造成下管时困难，施工时每根钻杆应反复几次上下拉动，使孔完全打透。如土壤不牢或者存在孔洞、洞穴等造成成孔困难时，应设护壁套管保护后再施工，钻孔揭系统整体连接接系统整体水压试验露多层地下水时，采取回填封闭措施处理。根据孔口测量的自然地坪标高计算换热井所需钻孔的深度，超设计适度0.2米时，钻孔完毕。在根据管道外露长度计算该孔实际埋管长度，满足设计要求，钻孔深度误差不应大于50mm,垂直度小于1%孔深。（5）水压试验根据设计图纸及《地源热泵系统工程技术规范》的要求，下管前管道需做严密性试验，本工程系统最大工作压力0.38Mpa,试验压力为0.7Mpa，在该试验压力下，稳压15分钟，压降不大于3%,不渗不漏为合格。同时做好水压试验记录，便于查看，并报项目监理部审核批准，做好隐蔽工程检查记录，方可进行下道工序施工。（6）下管施工①把立埋管路在充水状态下插入到井中，因为水增加了管子的重量，下管时增加下坠力，以抵消一部分浮力，还可以防止管道变形，因为钻孔内一般情况下充满了泥浆。②钻孔完成后应立即下管，若成孔搁置时间过长，有可能出现钻孔局部塌陷或堵塞，导致下管困难。将U型管捆绑在钻头上，然后利用钻机的钻杆，将U型管送入钻孔深处。U型管的长度...
