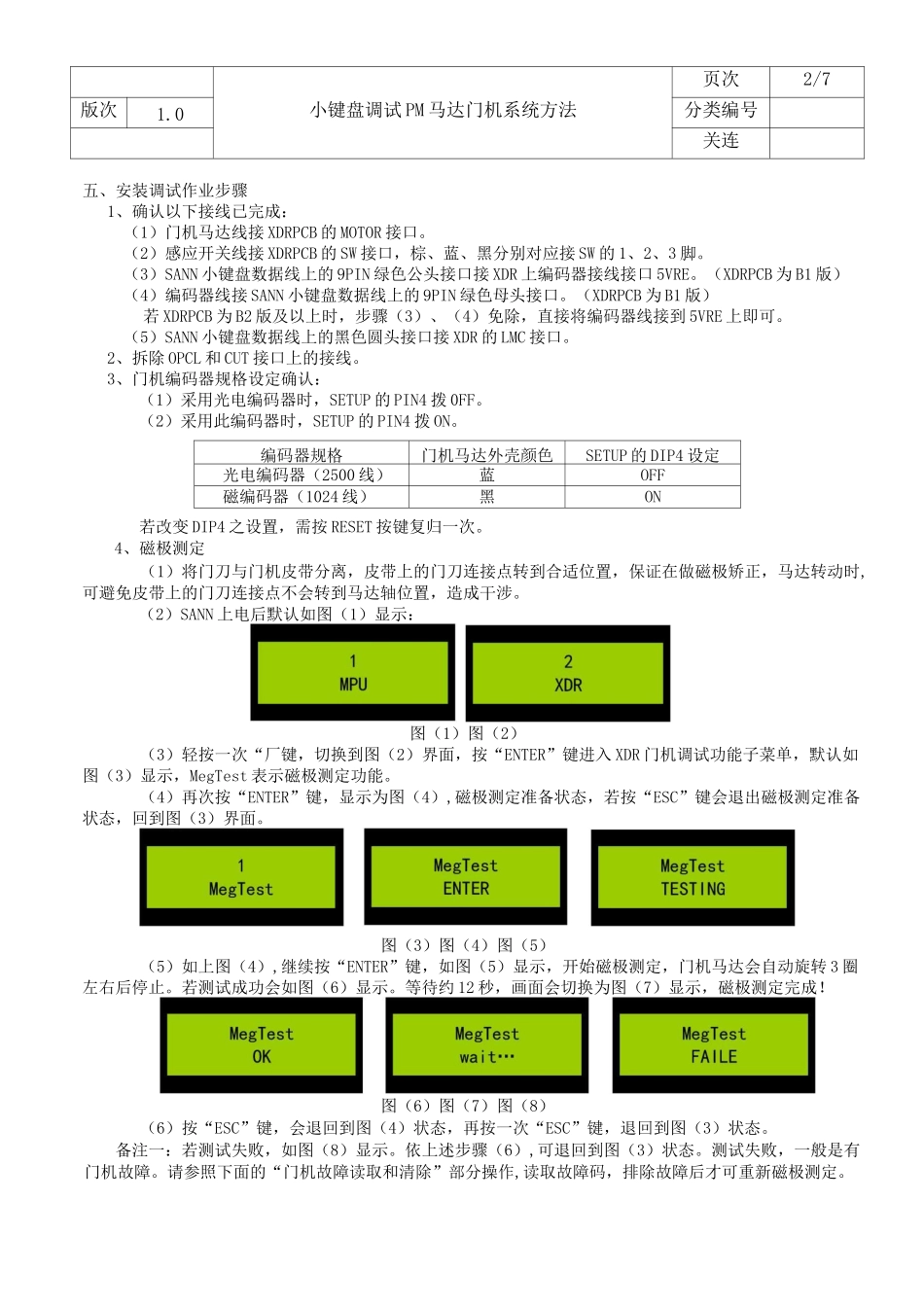

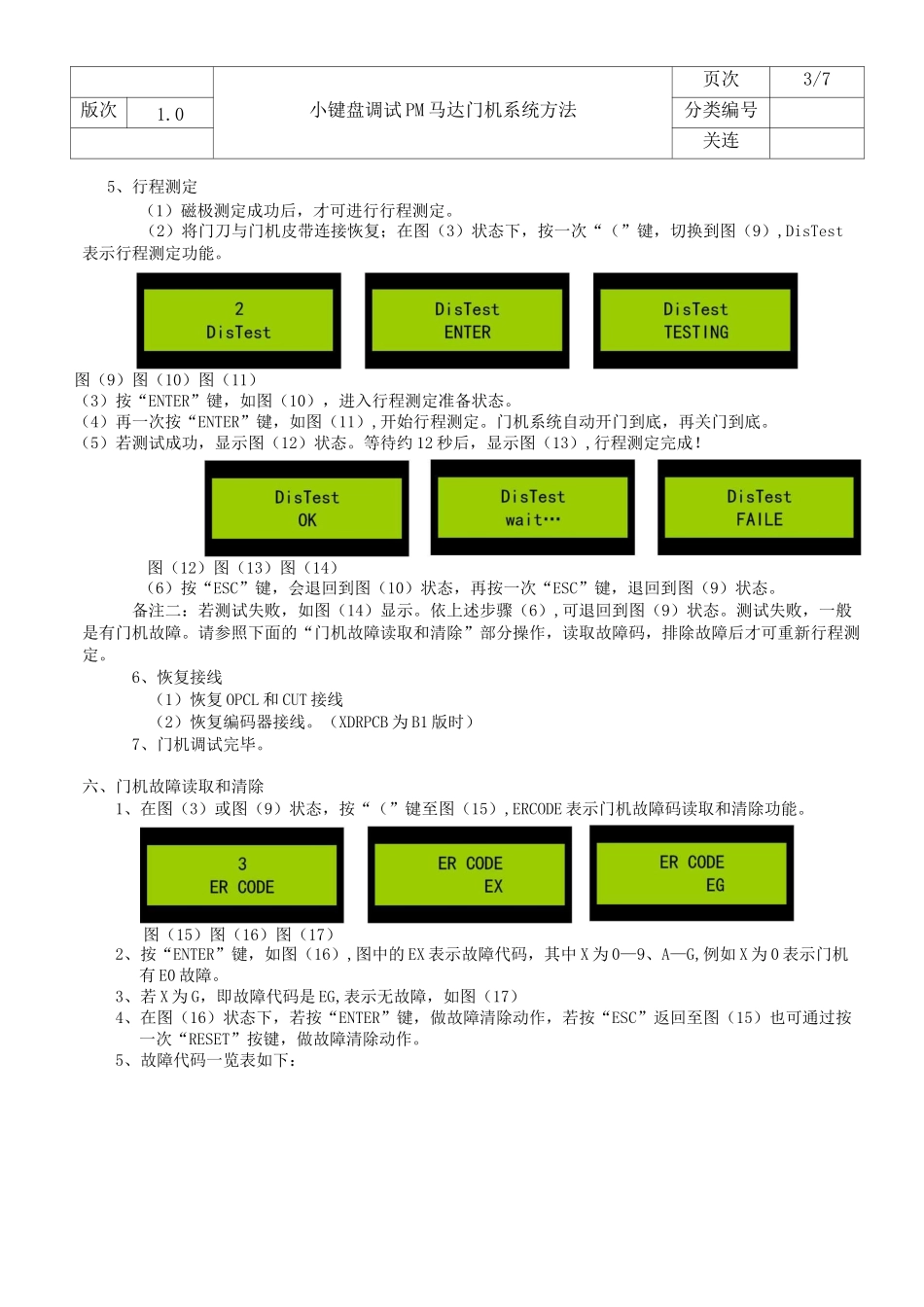

1、2、3、4、LMUCUKESRTOPC5VREACINMOTO、适用范围：安装调试阶段电梯，XDR门机系统，且采用安装调试用SANN小键盘（SANN使用说明详见附件）、适用人员：安装调试人员。、XDR门机系统搭配门机控制板采用XDRPCB。门机马达采用吉亿PM门机马达（含编码器）门机机械结构基本沿用同步式或异步式门机，寸法调整一致。在轿门门头位置新增感应开关，于门机关闭时修正门机位置。四、XDRPCB简介SWOUT1RIPJEST叵］项次符号名称用途1SW感应开关接口2CUT门止信号线接口3OPCL开关门信号线接口45VRE马达编码器接口5ACINAC110V电源输入线接口6LMCSANN小键盘通讯接口7SWOUT信号输出接口8MOTOR马达动力线接口9RESET按键（复位）10TRIPTEST按键（测试）11SETUP拨键开关版次1.0XDR门机系统方法页次1/7分类编号关连页次2/7版次1.0小键盘调试PM马达门机系统方法分类编号关连五、安装调试作业步骤1、确认以下接线已完成：（1）门机马达线接XDRPCB的MOTOR接口。（2）感应开关线接XDRPCB的SW接口，棕、蓝、黑分别对应接SW的1、2、3脚。（3）SANN小键盘数据线上的9PIN绿色公头接口接XDR上编码器接线接口5VRE。（XDRPCB为B1版）（4）编码器线接SANN小键盘数据线上的9PIN绿色母头接口。（XDRPCB为B1版）若XDRPCB为B2版及以上时，步骤（3）、（4）免除，直接将编码器线接到5VRE上即可。（5）SANN小键盘数据线上的黑色圆头接口接XDR的LMC接口。2、拆除OPCL和CUT接口上的接线。3、门机编码器规格设定确认：（1）采用光电编码器时，SETUP的PIN4拨0FF。（2）采用此编码器时，SETUP的PIN4拨ON。编码器规格门机马达外壳颜色SETUP的DIP4设定光电编码器（2500线）蓝OFF磁编码器（1024线）黑八、、ON若改变DIP4之设置，需按RESET按键复归一次。4、磁极测定（1）将门刀与门机皮带分离，皮带上的门刀连接点转到合适位置，保证在做磁极矫正，马达转动时,可避免皮带上的门刀连接点不会转到马达轴位置，造成干涉。（2）SANN上电后默认如图（1）显示：图（1）图（2）（3）轻按一次“厂键，切换到图（2）界面，按“ENTER”键进入XDR门机调试功能子菜单，默认如图（3）显示，MegTest表示磁极测定功能。（4）再次按“ENTER”键，显示为图（4）,磁极测定准备状态，若按“ESC”键会退出磁极测定准备状态，回到图（3）界面。图（3）图（4）图（5）（5）如上图（4）,继续按“ENTER”键，如图（5）显示，开始磁极测定，门机马达会自动旋转3圈左右后停止。若测试成功会如图（6）显示。等待约12秒，画面会切换为图（7）显示，磁极测定完成！图（6）图（7）图（8）（6）按“ESC”键，会退回到图（4）状态，再按一次“ESC”键，退回到图（3）状态。备注一：若测试失败，如图（8）显示。依上述步骤（6）,可退回到图（3）状态。测试失败，一般是有门机故障。请参照下面的“门机故障读取和清除”部分操作,读取故障码，排除故障后才可重新磁极测定。页次3/7版次1.0小键盘调试PM马达门机系统方法分类编号关连5、行程测定（1）磁极测定成功后，才可进行行程测定。（2）将门刀与门机皮带连接恢复；在图（3）状态下，按一次“（”键，切换到图（9）,DisTest表示行程测定功能。图（9）图（10）图（11）（3）按“ENTER”键，如图（10），进入行程测定准备状态。（4）再一次按“ENTER”键，如图（11）,开始行程测定。门机系统自动开门到底，再关门到底。（5）若测试成功，显示图（12）状态。等待约12秒后，显示图（13）,行程测定完成！图（12）图（13）图（14）（6）按“ESC”键，会退回到图（10）状态，再按一次“ESC”键，退回到图（9）状态。备注二：若测试失败，如图（14）显示。依上述步骤（6）,可退回到图（9）状态。测试失败，一般是有门机故障。请参照下面的“门机故障读取和清除”部分操作，读取故障码，排除故障后才可重新行程测定。6、恢复接线（1）恢复OPCL和CUT接线（2）恢复编码器接线。（XDRPCB为B1版时）7、门机调试完毕。六、门机故障读取和清除1、在图（3）或图（9）状态，按“（”键至图（15）,ERCODE表示门机故障码读取和清除功能。图（15）图（16）图（17）2、按“ENTER”键，如图（16）,图中的EX表示故障代码，其中X为0—9、A—G,...
