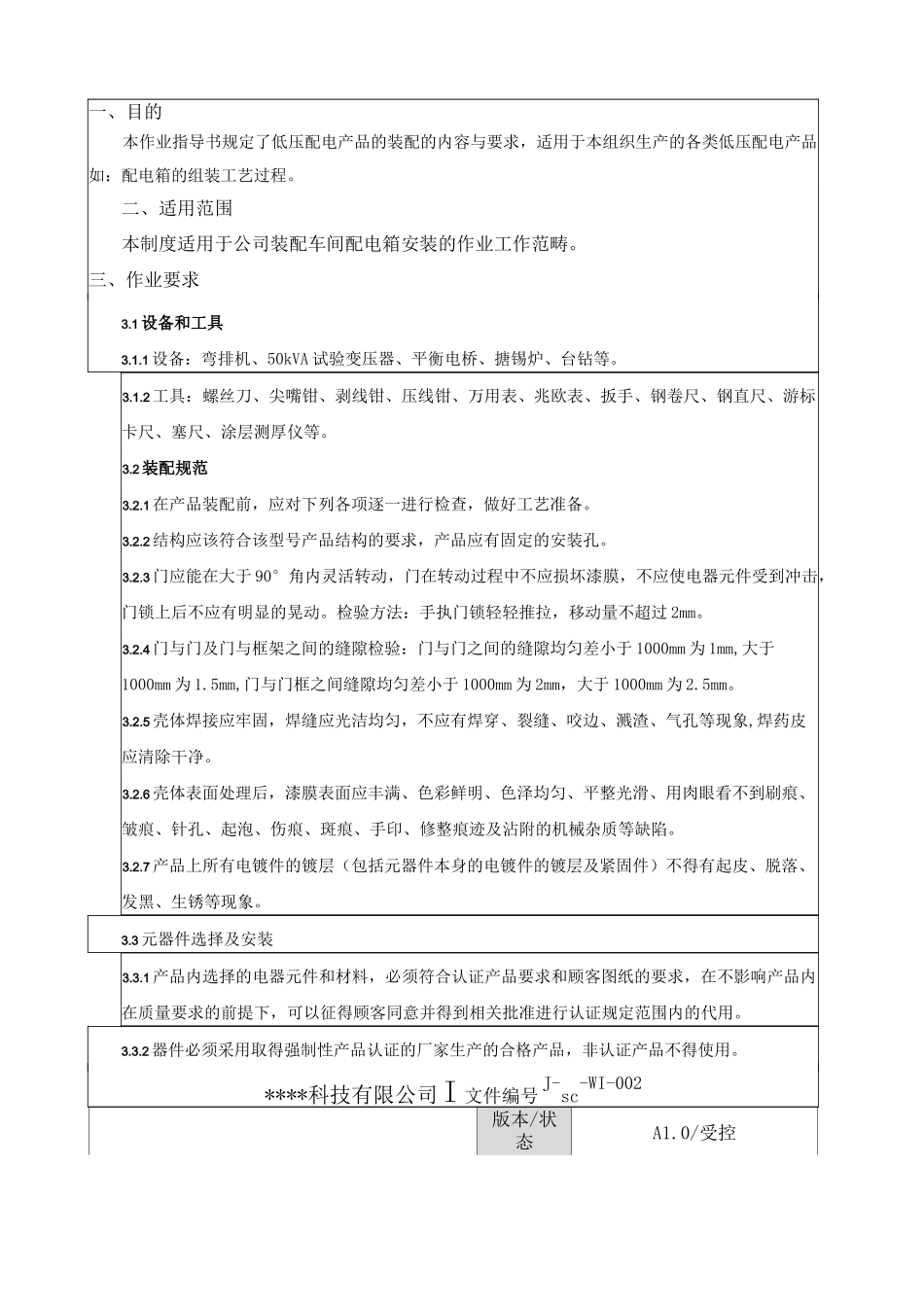

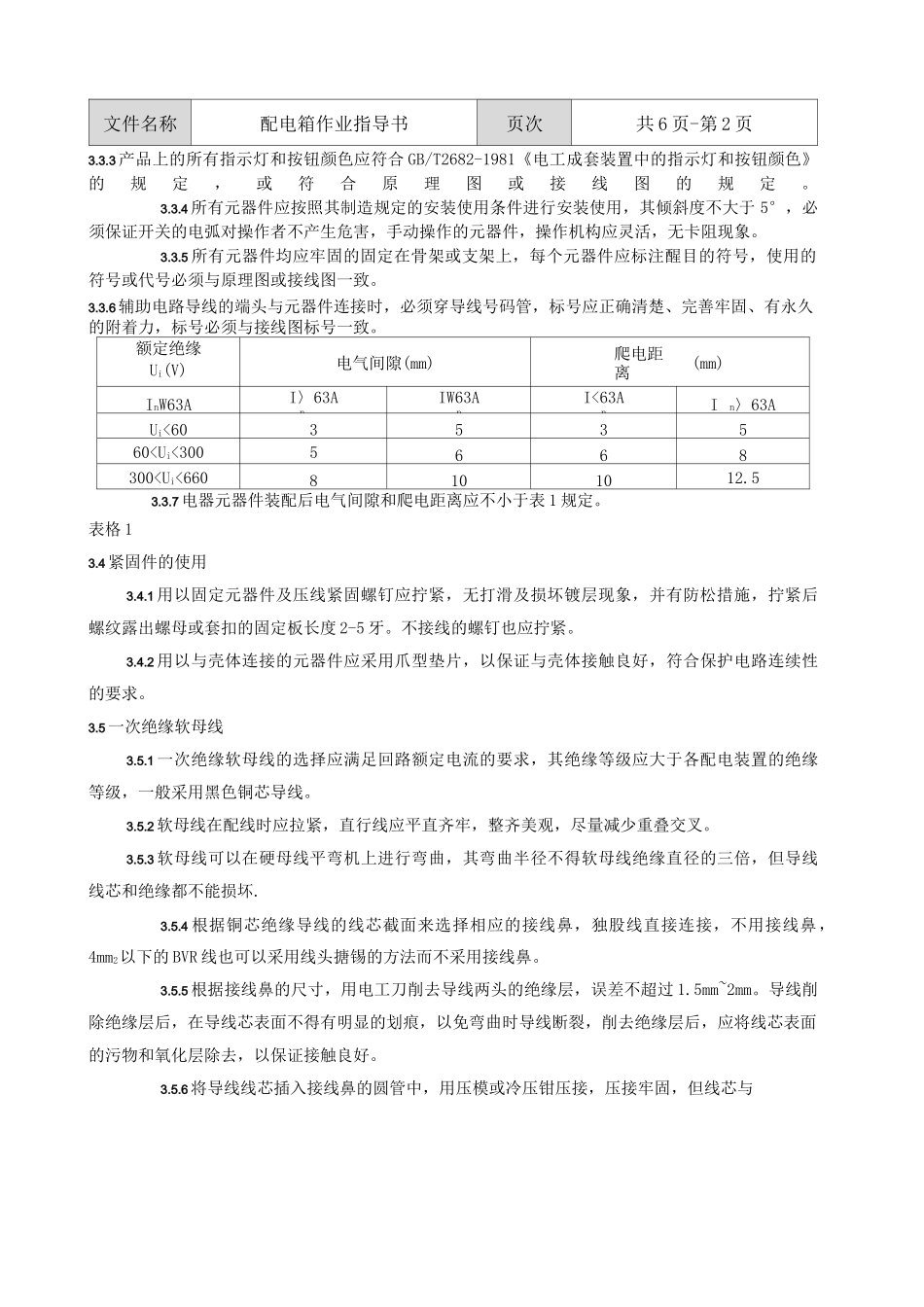

****科技有限公司文件编号GJ-SC-WI-003版本/状态A1.0/受控文件名称配电箱作业指导书页次共6页-第1页一、目的本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：配电箱的组装工艺过程。二、适用范围本制度适用于公司装配车间配电箱安装的作业工作范畴。三、作业要求3.1设备和工具3.1.1设备：弯排机、50kVA试验变压器、平衡电桥、搪锡炉、台钻等。3.1.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。3.2装配规范3.2.1在产品装配前，应对下列各项逐一进行检查，做好工艺准备。3.2.2结构应该符合该型号产品结构的要求，产品应有固定的安装孔。3.2.3门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。检验方法：手执门锁轻轻推拉，移动量不超过2mm。3.2.4门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000mm为1mm,大于1000mm为1.5mm,门与门框之间缝隙均匀差小于1000mm为2mm，大于1000mm为2.5mm。3.2.5壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象,焊药皮应清除干净。3.2.6壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。3.2.7产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。3.3元器件选择及安装3.3.1产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。3.3.2器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。****科技有限公司I文件编号J-sc-WI-002版本/状态A1.0/受控文件名称配电箱作业指导书页次共6页-第2页3.3.3产品上的所有指示灯和按钮颜色应符合GB/T2682-1981《电工成套装置中的指示灯和按钮颜色》的规定，或符合原理图或接线图的规定。3.3.4所有元器件应按照其制造规定的安装使用条件进行安装使用，其倾斜度不大于5°，必须保证开关的电弧对操作者不产生危害，手动操作的元器件，操作机构应灵活，无卡阻现象。3.3.5所有元器件均应牢固的固定在骨架或支架上，每个元器件应标注醒目的符号，使用的符号或代号必须与原理图或接线图一致。3.3.6辅助电路导线的端头与元器件连接时，必须穿导线号码管，标号应正确清楚、完善牢固、有永久的附着力，标号必须与接线图标号一致。额定绝缘Ui(V)电气间隙(mm)爬电距离(mm)InW63AI〉63AnIW63AnI<63AnIn〉63AUi<60353560
