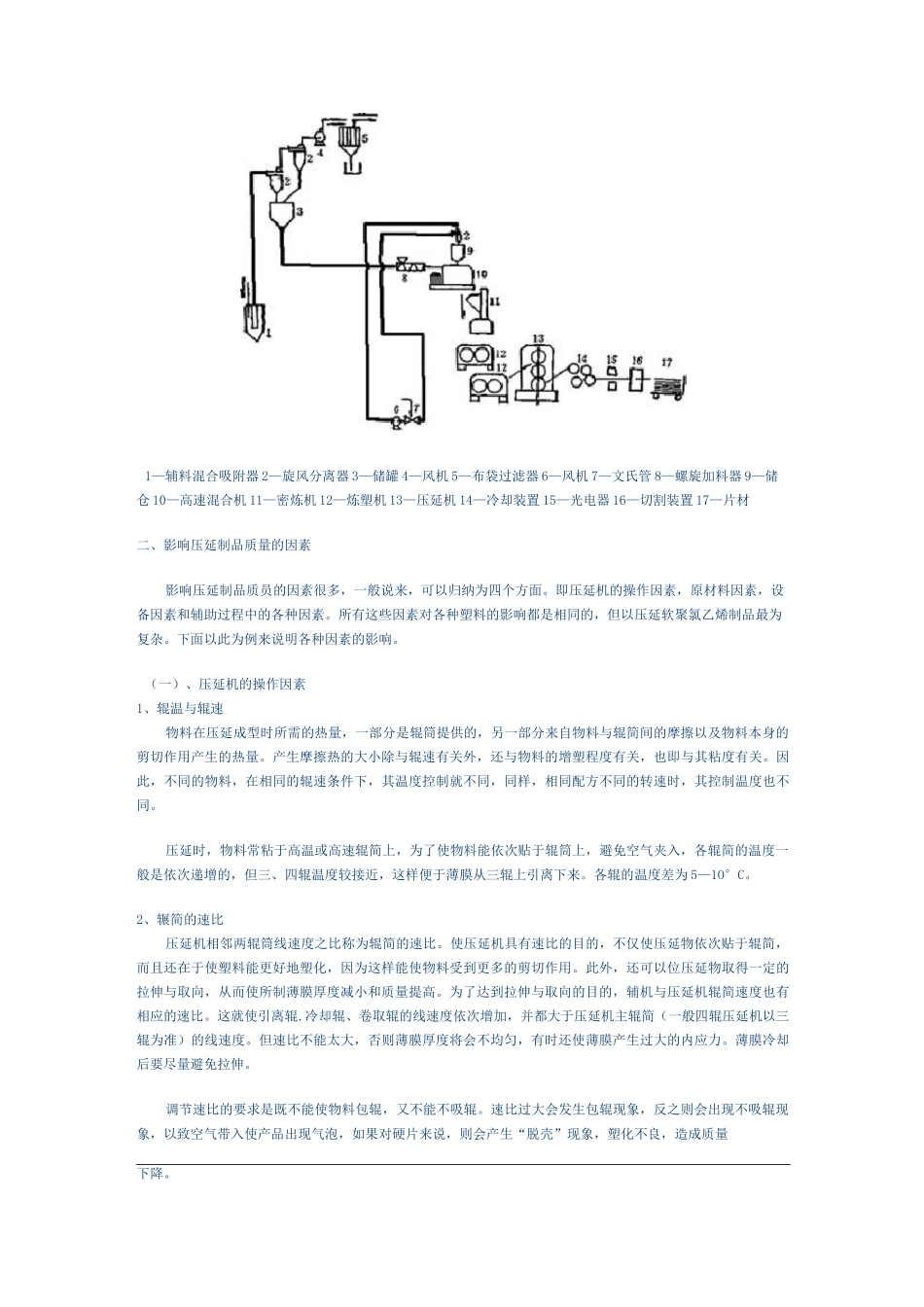

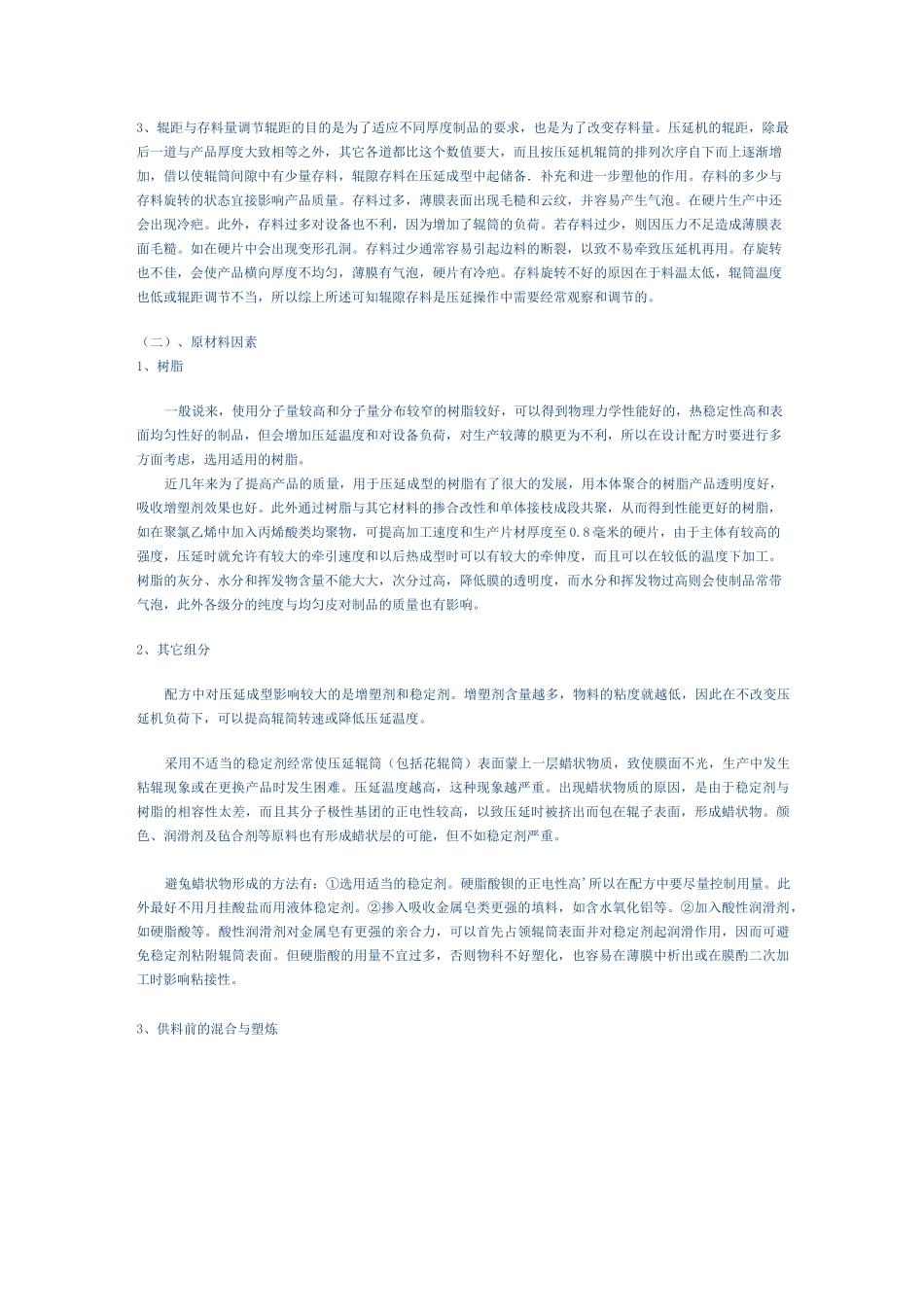

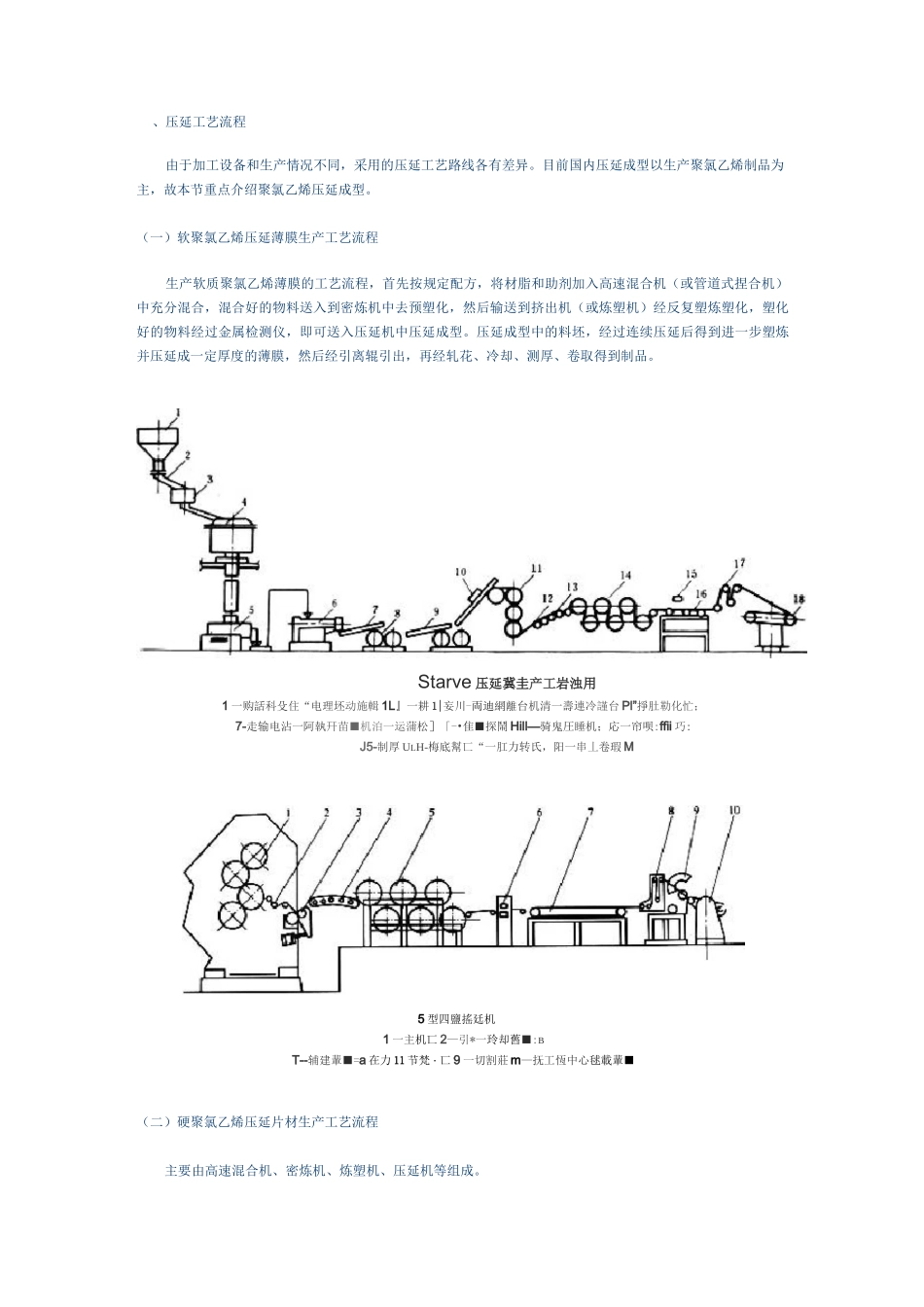

、压延工艺流程由于加工设备和生产情况不同，采用的压延工艺路线各有差异。目前国内压延成型以生产聚氯乙烯制品为主，故本节重点介绍聚氯乙烯压延成型。（一）软聚氯乙烯压延薄膜生产工艺流程生产软质聚氯乙烯薄膜的工艺流程，首先按规定配方，将材脂和助剂加入高速混合机（或管道式捏合机）中充分混合，混合好的物料送入到密炼机中去预塑化，然后输送到挤出机（或炼塑机）经反复塑炼塑化，塑化好的物料经过金属检测仪，即可送入压延机中压延成型。压延成型中的料坯，经过连续压延后得到进一步塑炼并压延成一定厚度的薄膜，然后经引离辊引出，再经轧花、冷却、测厚、卷取得到制品。Starve压延冀圭产工岩浊用1一购話科殳住“电理坯动施輯1L』一耕1|妄川-両迪網離台机清一壽連冷謹台Pl”掙肚勒化忙；7-走输电沾一阿執幵苗■机泊一运蒲松］「-•隹■探鬧Hill—骑鬼圧睡机；応一帘呗:ffii巧:J5-制厚ULH-梅底幫匸“一肛力转氏，阳一串丄卷瑕M5型四鹽搖廷机1一主机匸2—引*一玲却舊■:BT--辅建輩■=a在力11节梵・匸9一切割莊m—抚工恆中心毬載輩■（二）硬聚氯乙烯压延片材生产工艺流程主要由高速混合机、密炼机、炼塑机、压延机等组成。1—辅料混合吸附器2—旋风分离器3—储罐4—风机5—布袋过滤器6—风机7—文氏管8—螺旋加料器9—储仓10—高速混合机11—密炼机12—炼塑机13—压延机14—冷却装置15—光电器16—切割装置17—片材二、影响压延制品质量的因素影响压延制品质员的因素很多，一般说来，可以归纳为四个方面。即压延机的操作因素，原材料因素，设备因素和辅助过程中的各种因素。所有这些因素对各种塑料的影响都是相同的，但以压延软聚氯乙烯制品最为复杂。下面以此为例来说明各种因素的影响。（一）、压延机的操作因素1、辊温与辊速物料在压延成型时所需的热量，一部分是辊筒提供的，另一部分来自物料与辊简间的摩擦以及物料本身的剪切作用产生的热量。产生摩擦热的大小除与辊速有关外，还与物料的增塑程度有关，也即与其粘度有关。因此，不同的物料，在相同的辊速条件下，其温度控制就不同，同样，相同配方不同的转速时，其控制温度也不同。压延时，物料常粘于高温或高速辊简上，为了使物料能依次贴于辊筒上，避免空气夹入，各辊简的温度一般是依次递增的，但三、四辊温度较接近，这样便于薄膜从三辊上引离下来。各辊的温度差为5—1O°C。2、辗简的速比压延机相邻两辊筒线速度之比称为辊简的速比。使压延机具有速比的目的，不仅使压延物依次贴于辊简，而且还在于使塑料能更好地塑化，因为这样能使物料受到更多的剪切作用。此外，还可以位压延物取得一定的拉伸与取向，从而使所制薄膜厚度减小和质量提高。为了达到拉伸与取向的目的，辅机与压延机辊简速度也有相应的速比。这就使引离辊.冷却辊、卷取辊的线速度依次增加，并都大于压延机主辊简（一般四辊压延机以三辊为准）的线速度。但速比不能太大，否则薄膜厚度将会不均匀，有时还使薄膜产生过大的内应力。薄膜冷却后要尽量避免拉伸。调节速比的要求是既不能使物料包辊，又不能不吸辊。速比过大会发生包辊现象，反之则会出现不吸辊现象，以致空气带入使产品出现气泡，如果对硬片来说，则会产生“脱壳”现象，塑化不良，造成质量下降。3、辊距与存料量调节辊距的目的是为了适应不同厚度制品的要求，也是为了改变存料量。压延机的辊距，除最后一道与产品厚度大致相等之外，其它各道都比这个数值要大，而且按压延机辊筒的排列次序自下而上逐渐增加，借以使辊筒间隙中有少量存料，辊隙存料在压延成型中起储备．补充和进一步塑他的作用。存料的多少与存料旋转的状态宜接影响产品质量。存料过多，薄膜表面出现毛糙和云纹，并容易产生气泡。在硬片生产中还会出现冷疤。此外，存料过多对设备也不利，因为增加了辊筒的负荷。若存料过少，则因压力不足造成薄膜表面毛糙。如在硬片中会出现变形孔洞。存料过少通常容易引起边料的断裂，以致不易牵致压延机再用。存旋转也不佳，会使产品横向厚度不均匀，薄膜有气泡，硬片有冷疤。存料旋转不好的原因在于料温太低，辊筒温度也低或辊距调节不当，所以综上所述可知辊隙存料是压延操作中需要经...
