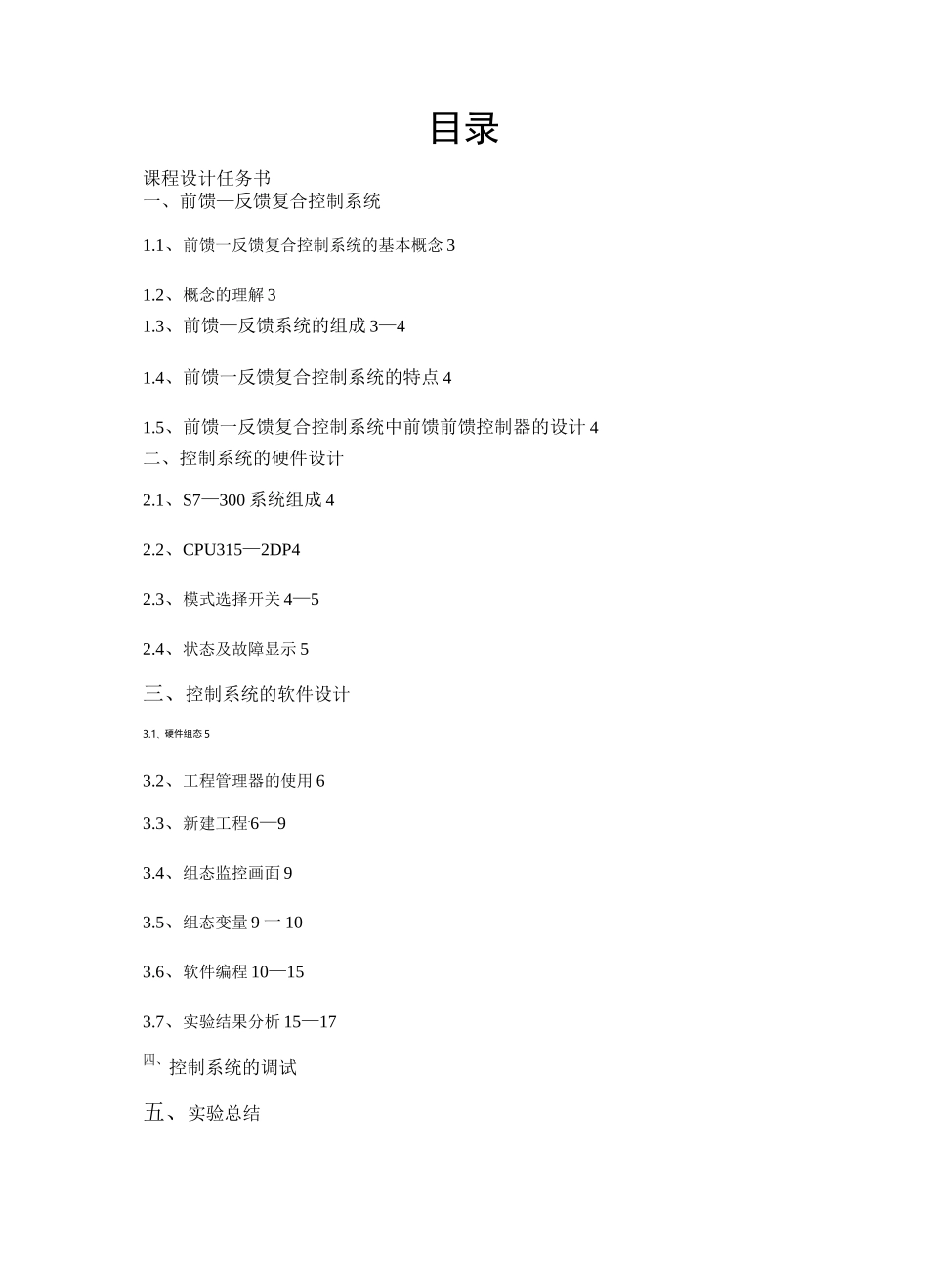

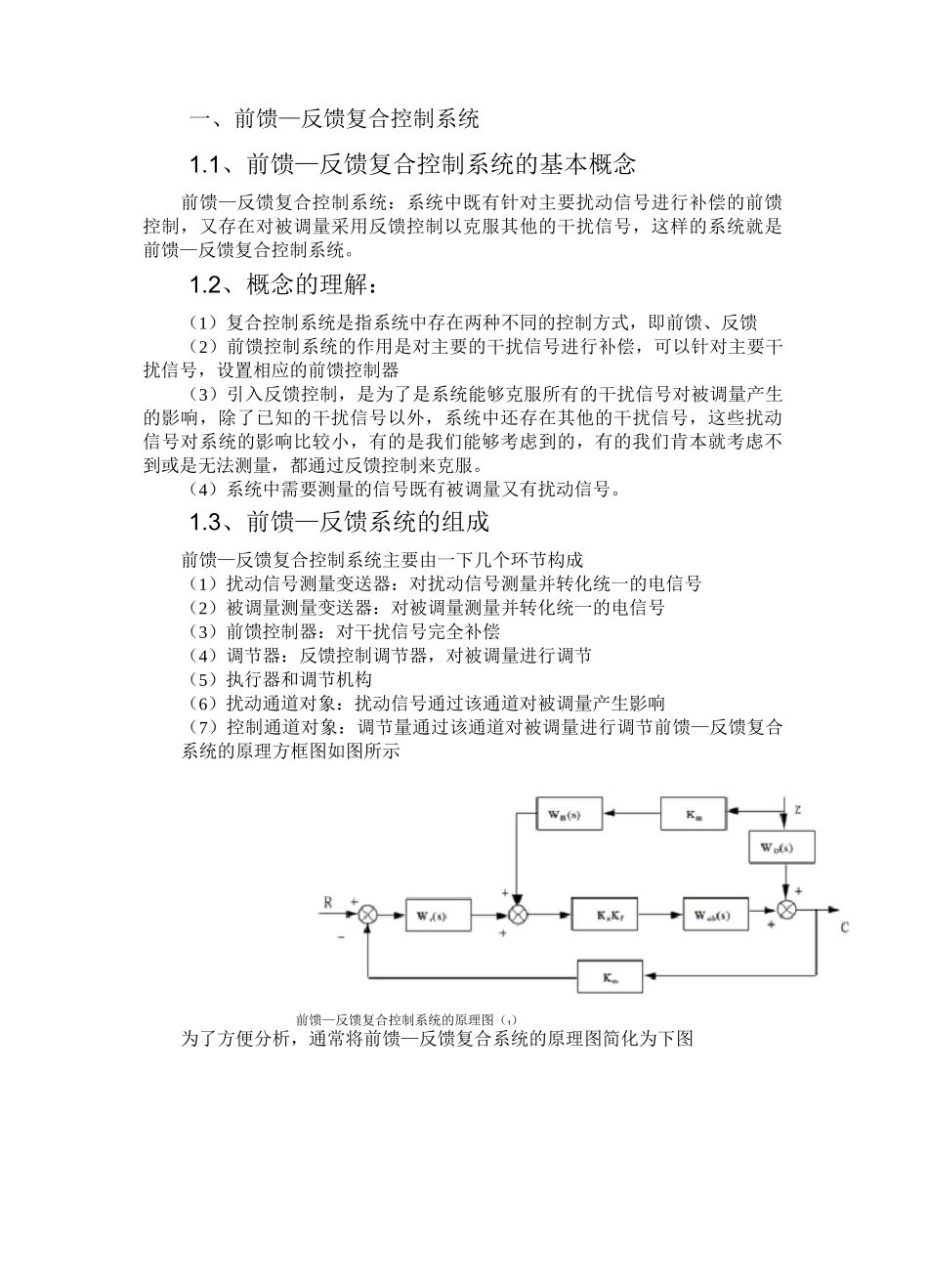

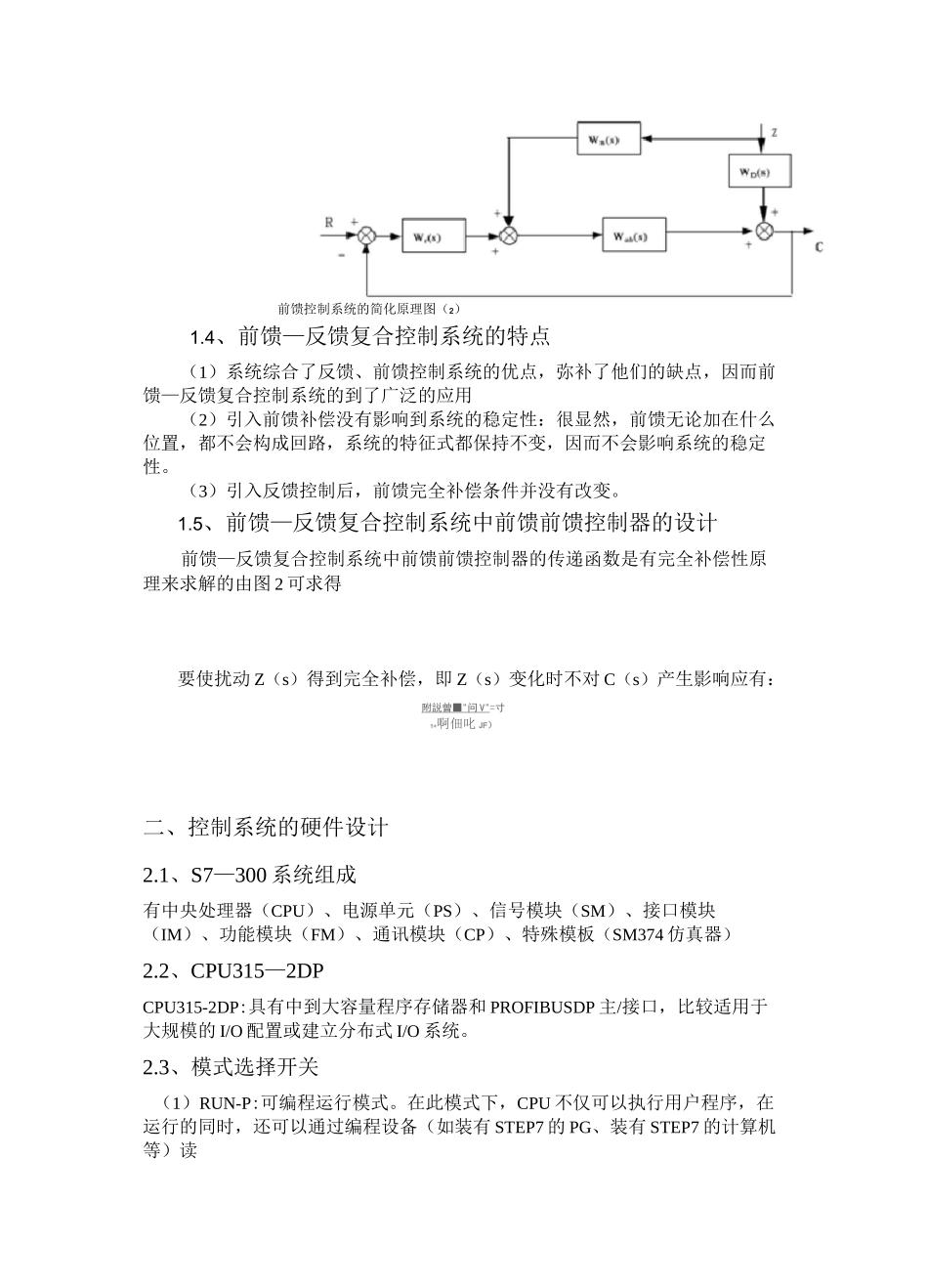

目录课程设计任务书一、前馈—反馈复合控制系统1.1、前馈一反馈复合控制系统的基本概念31.2、概念的理解31.3、前馈—反馈系统的组成3—41.4、前馈一反馈复合控制系统的特点41.5、前馈一反馈复合控制系统中前馈前馈控制器的设计4二、控制系统的硬件设计2.1、S7—300系统组成42.2、CPU315—2DP42.3、模式选择开关4—52.4、状态及故障显示5三、控制系统的软件设计3.1、硬件组态53.2、工程管理器的使用63.3、新建工程.6—93.4、组态监控画面93.5、组态变量9一103.6、软件编程10—153.7、实验结果分析15—17四、控制系统的调试五、实验总结一、前馈—反馈复合控制系统1.1、前馈—反馈复合控制系统的基本概念前馈—反馈复合控制系统：系统中既有针对主要扰动信号进行补偿的前馈控制，又存在对被调量采用反馈控制以克服其他的干扰信号，这样的系统就是前馈—反馈复合控制系统。1.2、概念的理解：（1）复合控制系统是指系统中存在两种不同的控制方式，即前馈、反馈（2）前馈控制系统的作用是对主要的干扰信号进行补偿，可以针对主要干扰信号，设置相应的前馈控制器（3）引入反馈控制，是为了是系统能够克服所有的干扰信号对被调量产生的影响，除了已知的干扰信号以外，系统中还存在其他的干扰信号，这些扰动信号对系统的影响比较小，有的是我们能够考虑到的，有的我们肯本就考虑不到或是无法测量，都通过反馈控制来克服。（4）系统中需要测量的信号既有被调量又有扰动信号。1.3、前馈—反馈系统的组成前馈—反馈复合控制系统主要由一下几个环节构成（1）扰动信号测量变送器：对扰动信号测量并转化统一的电信号（2）被调量测量变送器：对被调量测量并转化统一的电信号（3）前馈控制器：对干扰信号完全补偿（4）调节器：反馈控制调节器，对被调量进行调节（5）执行器和调节机构（6）扰动通道对象：扰动信号通过该通道对被调量产生影响（7）控制通道对象：调节量通过该通道对被调量进行调节前馈—反馈复合系统的原理方框图如图所示前馈—反馈复合控制系统的原理图（1）为了方便分析，通常将前馈—反馈复合系统的原理图简化为下图前馈控制系统的简化原理图（2）1.4、前馈—反馈复合控制系统的特点（1）系统综合了反馈、前馈控制系统的优点，弥补了他们的缺点，因而前馈—反馈复合控制系统的到了广泛的应用（2）引入前馈补偿没有影响到系统的稳定性：很显然，前馈无论加在什么位置，都不会构成回路，系统的特征式都保持不变，因而不会影响系统的稳定性。（3）引入反馈控制后，前馈完全补偿条件并没有改变。1.5、前馈—反馈复合控制系统中前馈前馈控制器的设计前馈—反馈复合控制系统中前馈前馈控制器的传递函数是有完全补偿性原理来求解的由图2可求得要使扰动Z（s）得到完全补偿，即Z（s）变化时不对C（s）产生影响应有：附説曾■"问V"=寸1+啊佃叱JF）二、控制系统的硬件设计2.1、S7—300系统组成有中央处理器（CPU）、电源单元（PS）、信号模块（SM）、接口模块（IM）、功能模块（FM）、通讯模块（CP）、特殊模板（SM374仿真器）2.2、CPU315—2DPCPU315-2DP:具有中到大容量程序存储器和PROFIBUSDP主/接口，比较适用于大规模的I/O配置或建立分布式I/O系统。2.3、模式选择开关（1）RUN-P:可编程运行模式。在此模式下，CPU不仅可以执行用户程序，在运行的同时，还可以通过编程设备（如装有STEP7的PG、装有STEP7的计算机等）读出、修改、监控用户程序。（2）RUN：运行模式。在此模式下，CPU执行用户程序，还可以通过编程设备读出、监控用户程序，但不能修改用户程序。（3）STOP:停机模式。在此模式下，CPU不执行用户程序，但可以通过编程设备（如装有STEP7的PG、装有STEP7的计算机等）从CPU中读出或修改用户程序。在此位置可以拔出钥匙。（4）MRES:存储器复位模式。该位置不能保持，当开关在此位置释放时将自动返回到STOP位置。将钥匙从STOP模式切换到MRES模式时，可复位存储器,使CPU回到初始状态。2.4状态及故障显示SF（红色）：系统出错/故障指示灯。CPU硬件或软件错误时亮。BATF（红色）：电池故障指示灯（只有CPU313和314配备）。当电池失效或未装入时，指示灯亮。DC5V（绿色）：+5V电源指示灯...
