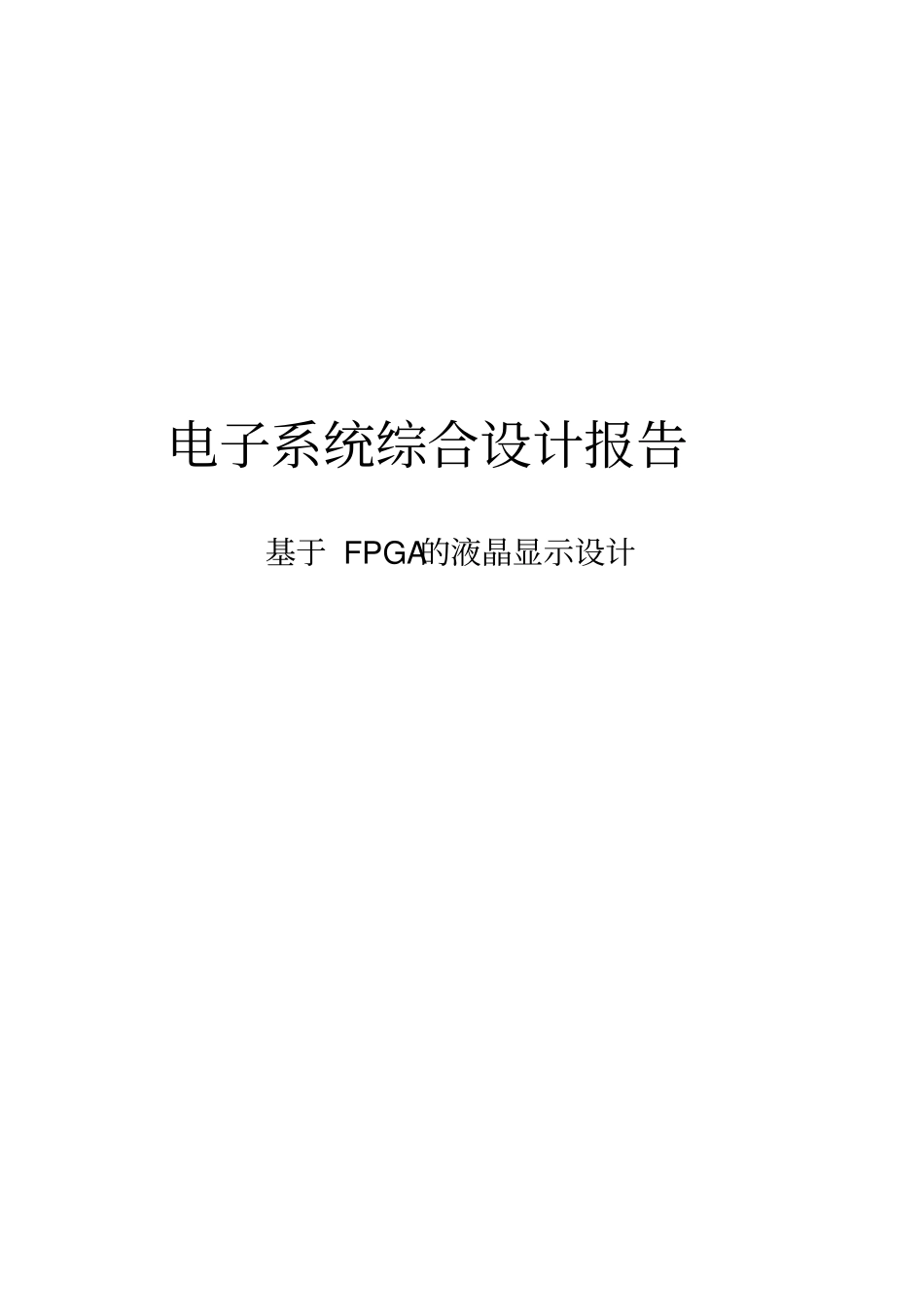

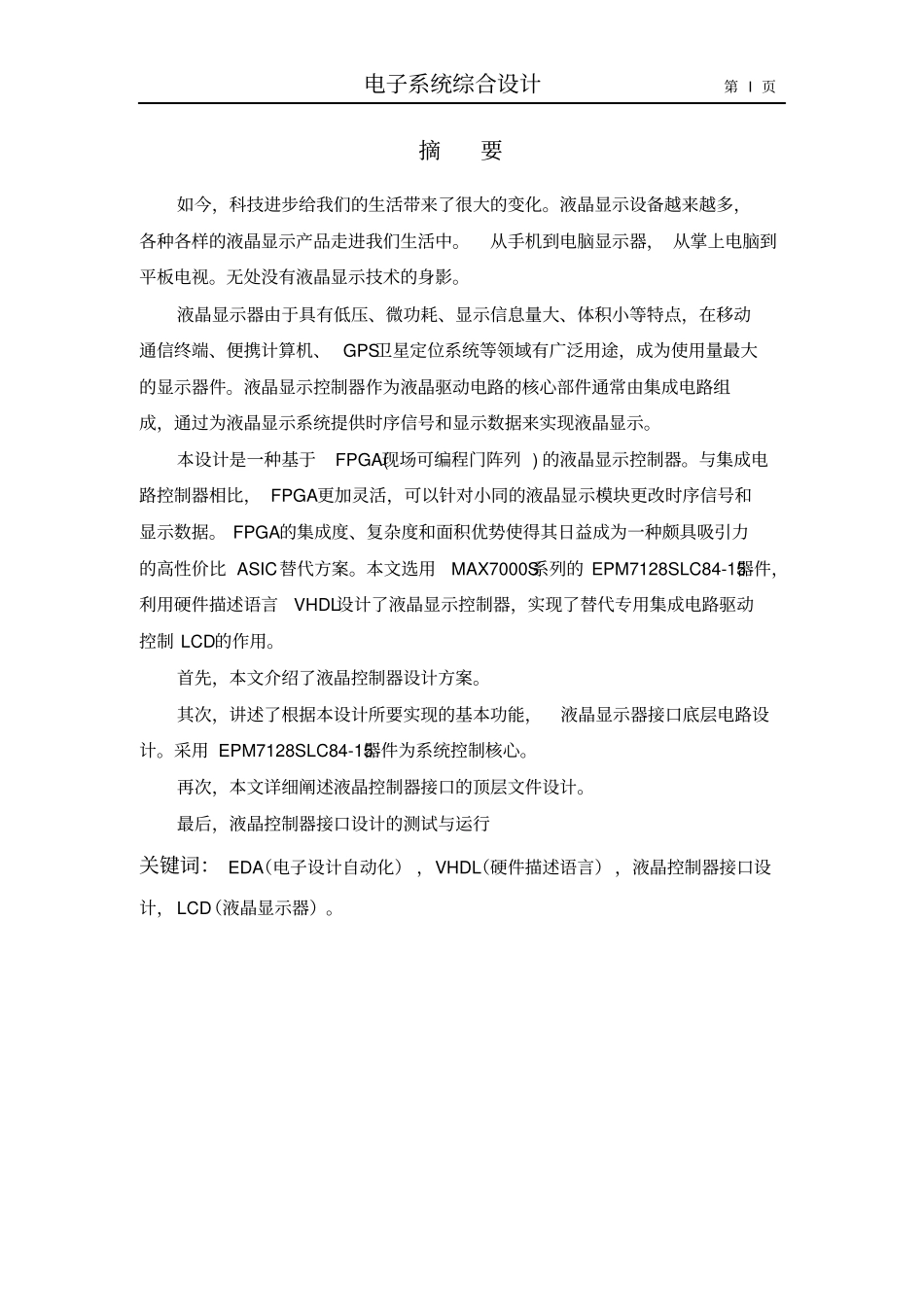

电子系统综合设计报告基于FPGA的液晶显示设计电子系统综合设计第I页摘要如今，科技进步给我们的生活带来了很大的变化。液晶显示设备越来越多，各种各样的液晶显示产品走进我们生活中。从手机到电脑显示器，从掌上电脑到平板电视。无处没有液晶显示技术的身影。液晶显示器由于具有低压、微功耗、显示信息量大、体积小等特点，在移动通信终端、便携计算机、GPS卫星定位系统等领域有广泛用途，成为使用量最大的显示器件。液晶显示控制器作为液晶驱动电路的核心部件通常由集成电路组成，通过为液晶显示系统提供时序信号和显示数据来实现液晶显示。本设计是一种基于FPGA(现场可编程门阵列)的液晶显示控制器。与集成电路控制器相比，FPGA更加灵活，可以针对小同的液晶显示模块更改时序信号和显示数据。FPGA的集成度、复杂度和面积优势使得其日益成为一种颇具吸引力的高性价比ASIC替代方案。本文选用MAX7000S系列的EPM7128SLC84-15器件，利用硬件描述语言VHDL设计了液晶显示控制器，实现了替代专用集成电路驱动控制LCD的作用。首先，本文介绍了液晶控制器设计方案。其次，讲述了根据本设计所要实现的基本功能，液晶显示器接口底层电路设计。采用EPM7128SLC84-15器件为系统控制核心。再次，本文详细阐述液晶控制器接口的顶层文件设计。最后，液晶控制器接口设计的测试与运行关键词：EDA（电子设计自动化），VHDL（硬件描述语言），液晶控制器接口设计，LCD（液晶显示器）。电子系统综合设计第II页目录第1章课程设计内容和要求..........................................11.1设计目的....................................................11.2设计内容....................................................11.3设计要求....................................................1第2章液晶控制器设计方案..........................................22.1设计思路....................................................22.2工作原理及框图..............................................2第3章液晶显示器接口底层电路设计..................................63.1设计规划.....................................................63.2设计说明.....................................................63.3底层电路程序................................................6第4章液晶控制器接口的顶层文件设计...............................124.1设计说明..........................................................................................................................124.2顶层文件程序..................................................................................................................12第5章液晶控制器接口设计的测试与运行.............................145.1液晶控制器设计仿真结果......................................145.2实验箱验证情况.............................................14结论.............................................................15参考文献.........................................................165电子系统综合设计第1页第1章课程设计内容和要求1.1设计目的设计并实现一个128×32的汉字图形液晶显示器的控制器，要求：(1)能够显示几个液晶模块字库中的汉字和ASIC字符。(2)能够显示一个简单的图形。1.2设计内容(1)学习掌握液晶显示模块的工作原理及应用。(2)熟练掌握VHDL编程语言，编写液晶显示模块的控制逻辑。1.3设计要求(1)仿真所编写的程序，模拟验证所编写的模块功能。(2)下载程序到芯片中，硬件验证所设置的功能，能够实现汉字的显示。(3)整理设计内容，编写设计说明书。电子系统综合设计第2页第2章液晶控制器设计方案2.1设计思路根据指导教师布置的课题，通过参考书籍、查阅手册、图表和文献资料，网络等获取相关的知识后，了解到：液晶显示模块硬件接口协议为请求/应答（REQ/BUSY）握手方式。应答BUSY高电平（BUSY=1）表示OCMJ忙于内部处理，不能接收用户命令；BUSY低电平（BUSY=0）表示OCMJ空闲，等待...
