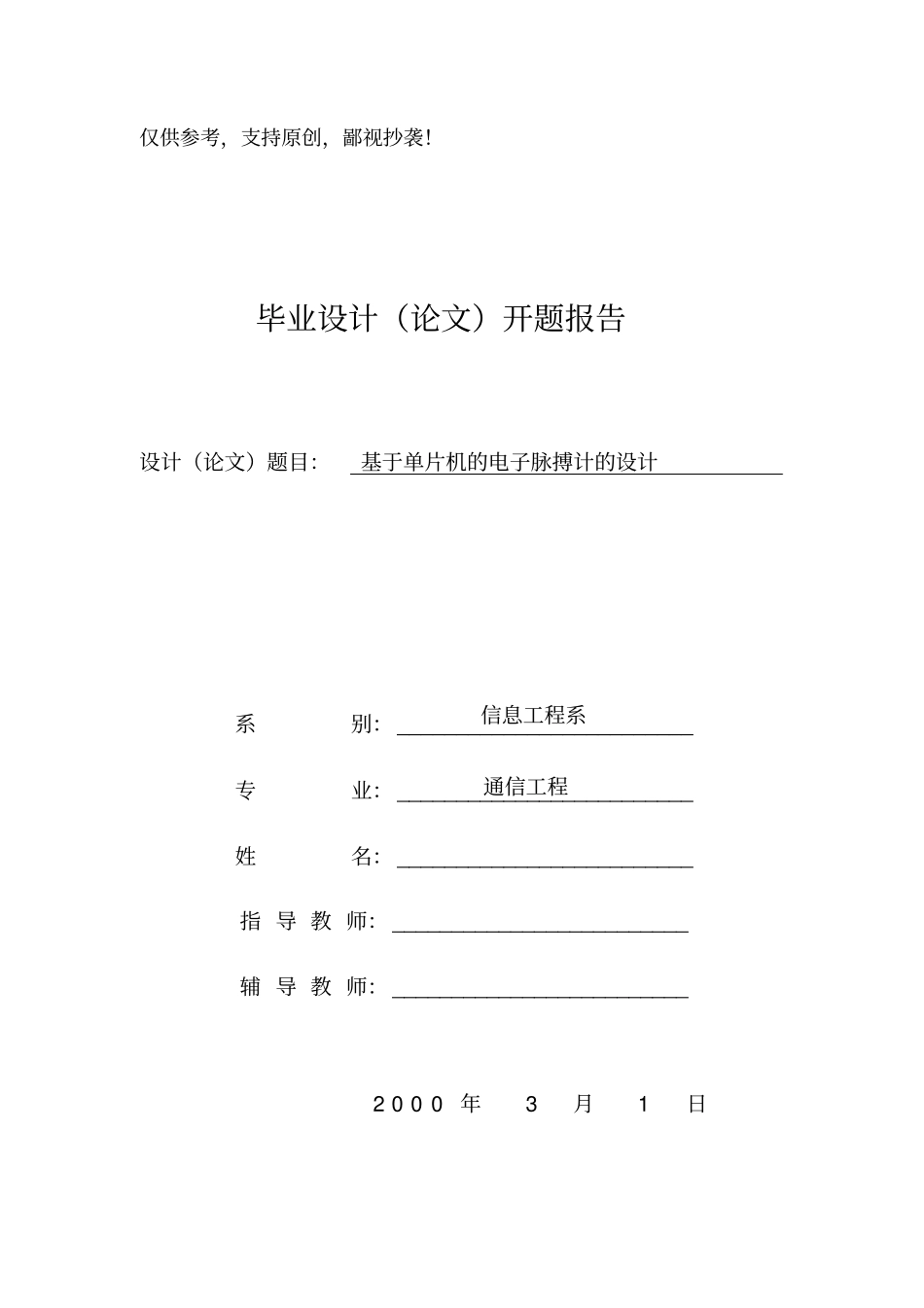

仅供参考，支持原创，鄙视抄袭！毕业设计（论文）开题报告设计（论文）题目：基于单片机的电子脉搏计的设计系别：_________________________专业：_________________________姓名：_________________________指导教师：_________________________辅导教师：_________________________2000年3月1日通信工程信息工程系课题性质（打√选择）设计（√）论文（）一、文献综述随着我国经济的迅猛发展和人民生活水平的不断提高，有关心血管疾病的发病率与死亡率正在逐年上升，这就需要一种方便快捷的评估心血管健康状况的的方法来评估健康状况，可以实时观测把握健康状况。从脉搏波中提取人体的生理病理信息作为临床诊断和治疗的依据，历来都受到中外医学界的重视。几乎世界上所有的民族都用过“摸脉”作为诊断疾病的手段。脉搏波所呈现出的形态(波形)、强度(波幅)、速率(波速)和节律(周期)等方面的综合信息，在很大程度上反映出人体心血管系统中许多生理病理的血流特征。传统的手工脉搏测量误差较大，无法实时观察。如果采用电子测量计，有利于精确测量，还可以借助现代化的工具进行更高效、合理的判断和分析。随着集成电路技术的发展，电子脉搏计必然向微型化、大众化、智能化发展。脉搏计是最常用的医疗检查设备之一，实时准确的脉搏测量在患者监控、临床治疗及体育竞赛等方面都有着广泛的应用。脉搏测量包括瞬时脉搏测量和平均脉搏测量。瞬时脉搏不仅能反映心率的快慢，同时能反映心率是否匀齐；平均心率虽然只能反映心率的快慢，但记录方便，因此这两个参数在测量时都会被记录。随着计算机以及超大规模集成电路技术的发展，单片机技术也逐渐融入到脉搏计的设计中。为了适应人们生活中的需要，本文设计一款基于压电传感器的电子脉搏计，实现至少1min的脉搏测量，并将测量结果用数字显示。该传感器可与电子电路相结合，将脉搏信号转化为模拟电信号，并利用滤波技术等信号处理方法准确的测量人体微弱的脉搏信号，而且可以进一步的实现显示记录功能。该电子脉搏计具有误差小，体积简小易于携带的特点。家中备有这样的一款脉搏计，就可以日常监控自己和家人的心率变化，可以有效防止和控制多种疾病的发生和变化，达到日常保健的目的。测量范围在0~255次/min，测量精度在±2次/min，显示采用四位十进制数显示。设计了一种基于压电传感器以STC89C52单片机为核心构成的简易便携式电子脉搏计。其设计思路是用压电传感器把待检测对象的脉搏跳动转变成电信号,但是由于信号比较微弱，需要经过放大整形后才可以得到规则的脉冲波形。放大电路采用三运放高共模抑制比放大电路，将传感器的微弱信号放大。放大后的信号采用一阶低通滤波电路进行整形除去杂散信号，然后经过单片机定时计数后通过译码电路就可以从数码管直接读出被测对象的脉搏数了。同时记录每一次脉搏跳动的间隔和力度，分别记入U盘和计算机终端分析软件，实时绘制曲线，分析数据。定时由基准时间产生电路完成。STC89C52单片机构成的控制电路在软件的作用下控制脉搏信号放大、整形和倍频后进入计数器的时间。该便携式电子脉搏计优点是制作简单，使用元器件少，工作稳定可靠，显示直观，误差不大于1%，成本低廉且能节电。二、设计（论文）主要内容本论文采用STC89C52单片机作为电子脉搏计的控制单元，通过压电传感器感知脉搏跳动信号并将其转变成电信号，经过放大整形后得到规则的脉冲波形，然后经过单片机定时计数后通过译码电路从数码管直接读出被测对象的脉搏数，同时记录每一次脉搏跳动的间隔和力度，分别记入U盘和计算机终端分析软件，实时绘制曲线，分析数据。通过使用VB设计上位机人机接口及系统分析平台，能够完成对脉搏动态检测和预警的功能。三、设计（研究）方案根据功能模块的划分，其系统硬件结构框包括以下几部分：①传感器：将脉搏跳动信号转换为与此对应的电脉冲信号。②放大与整形电路：将传感器的微弱信号放大，整形除去杂散信号。③倍频器：将整形后所得到的脉冲信号的频率提高。如将30s内传感器所获得的信号频率2倍频，即可得到对应1分脉冲数，从而缩短测量时间。④基准时间产生电路：产生短时间的控制信号，以控制...
