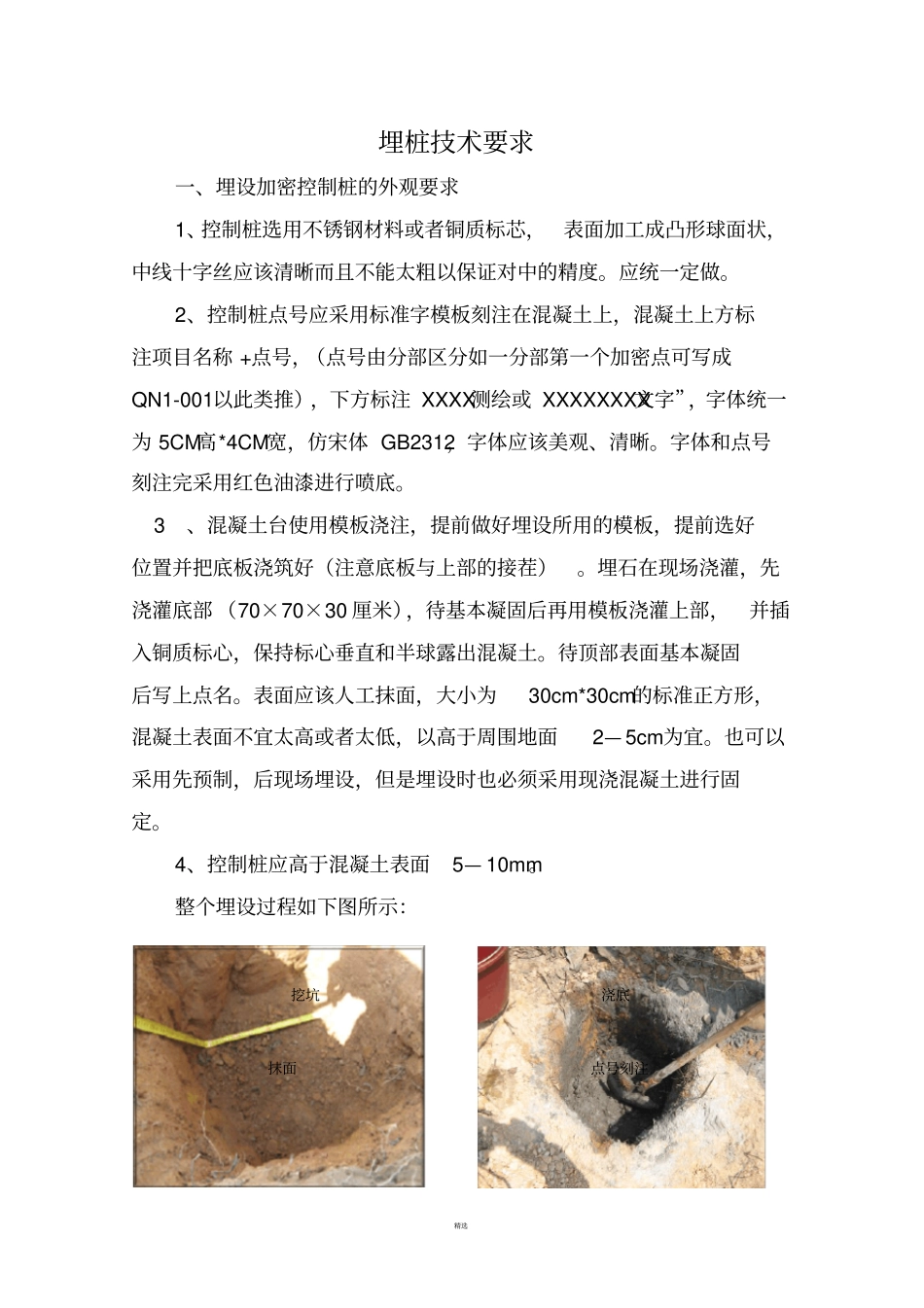

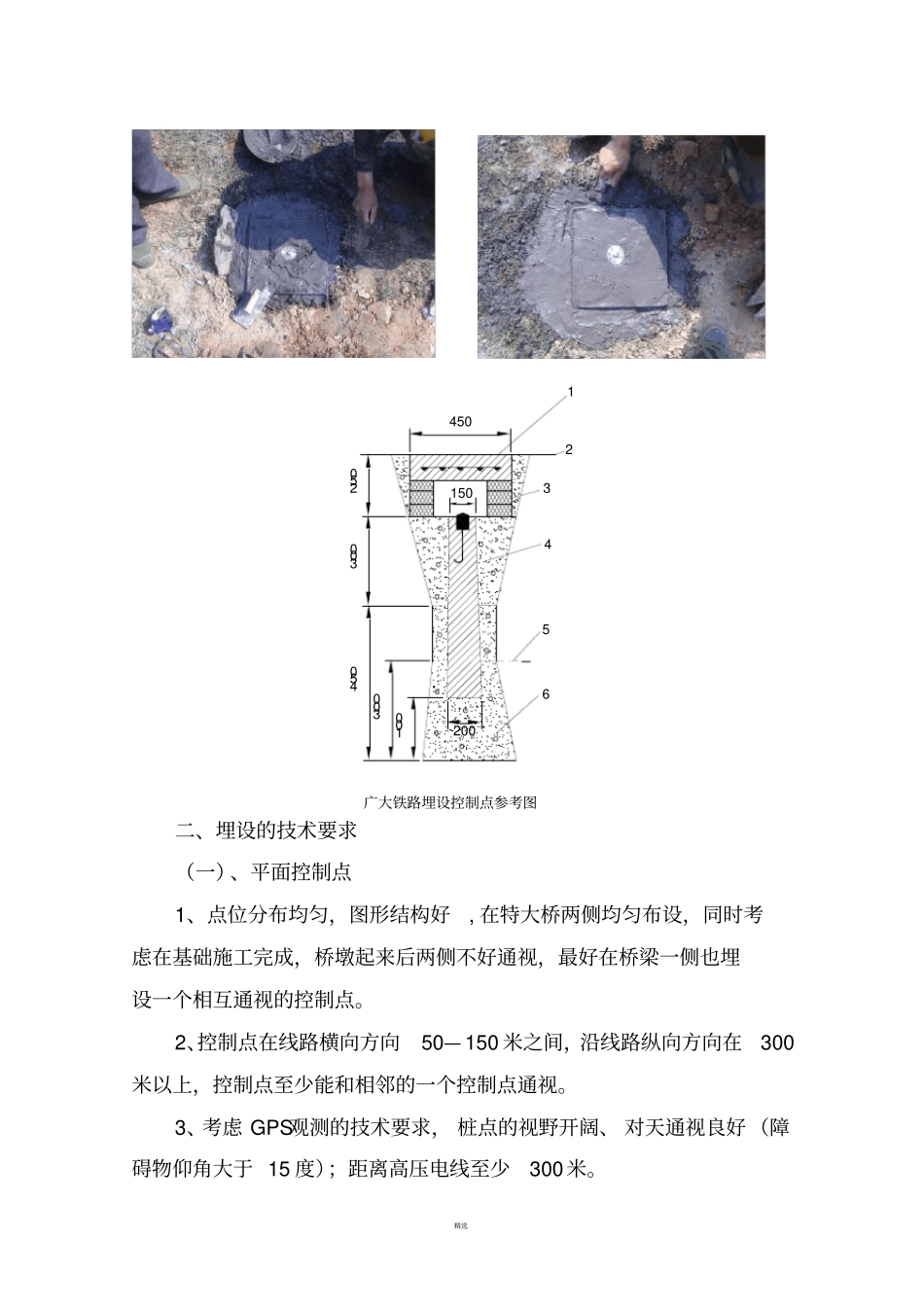

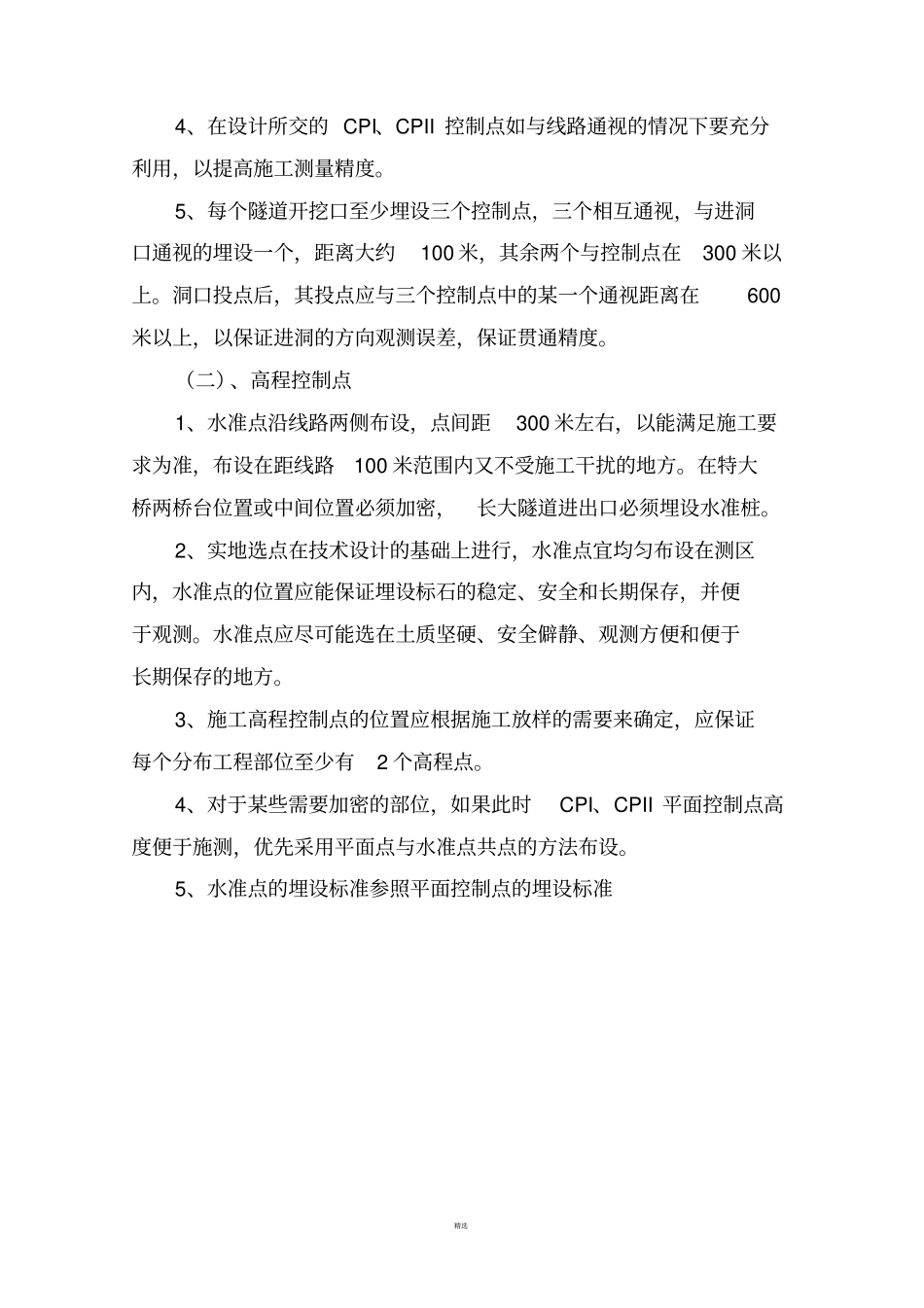

精选埋桩技术要求一、埋设加密控制桩的外观要求1、控制桩选用不锈钢材料或者铜质标芯，表面加工成凸形球面状，中线十字丝应该清晰而且不能太粗以保证对中的精度。应统一定做。2、控制桩点号应采用标准字模板刻注在混凝土上，混凝土上方标注项目名称+点号，（点号由分部区分如一分部第一个加密点可写成QN1-001以此类推），下方标注XXXX测绘或XXXXXXXX文字”，字体统一为5CM高*4CM宽，仿宋体GB2312，字体应该美观、清晰。字体和点号刻注完采用红色油漆进行喷底。3、混凝土台使用模板浇注，提前做好埋设所用的模板，提前选好位置并把底板浇筑好（注意底板与上部的接茬）。埋石在现场浇灌，先浇灌底部（70×70×30厘米），待基本凝固后再用模板浇灌上部，并插入铜质标心，保持标心垂直和半球露出混凝土。待顶部表面基本凝固后写上点名。表面应该人工抹面，大小为30cm*30cm的标准正方形，混凝土表面不宜太高或者太低，以高于周围地面2—5cm为宜。也可以采用先预制，后现场埋设，但是埋设时也必须采用现浇混凝土进行固定。4、控制桩应高于混凝土表面5—10mm。整个埋设过程如下图所示：挖坑浇底抹面点号刻注精选200100300450300250450150123456广大铁路埋设控制点参考图二、埋设的技术要求（一）、平面控制点1、点位分布均匀，图形结构好,在特大桥两侧均匀布设，同时考虑在基础施工完成，桥墩起来后两侧不好通视，最好在桥梁一侧也埋设一个相互通视的控制点。2、控制点在线路横向方向50—150米之间，沿线路纵向方向在300米以上，控制点至少能和相邻的一个控制点通视。3、考虑GPS观测的技术要求，桩点的视野开阔、对天通视良好（障碍物仰角大于15度）；距离高压电线至少300米。精选4、在设计所交的CPI、CPII控制点如与线路通视的情况下要充分利用，以提高施工测量精度。5、每个隧道开挖口至少埋设三个控制点，三个相互通视，与进洞口通视的埋设一个，距离大约100米，其余两个与控制点在300米以上。洞口投点后，其投点应与三个控制点中的某一个通视距离在600米以上，以保证进洞的方向观测误差，保证贯通精度。（二）、高程控制点1、水准点沿线路两侧布设，点间距300米左右，以能满足施工要求为准，布设在距线路100米范围内又不受施工干扰的地方。在特大桥两桥台位置或中间位置必须加密，长大隧道进出口必须埋设水准桩。2、实地选点在技术设计的基础上进行，水准点宜均匀布设在测区内，水准点的位置应能保证埋设标石的稳定、安全和长期保存，并便于观测。水准点应尽可能选在土质坚硬、安全僻静、观测方便和便于长期保存的地方。3、施工高程控制点的位置应根据施工放样的需要来确定，应保证每个分布工程部位至少有2个高程点。4、对于某些需要加密的部位，如果此时CPI、CPII平面控制点高度便于施测，优先采用平面点与水准点共点的方法布设。5、水准点的埋设标准参照平面控制点的埋设标准精选4－素土；5－冻土线；6－贫混凝土（单位：cm）1、水准控制点要重新埋设，埋设时要充分考虑以后轨道施工测量方便，不能与路肩高差太大，也不能与线路距离太远。水准点离线路横向距离约70-100米，土质较好、比较稳定，能长期保存，便于引测。纵向间距约2000米，可适当加密，在特大桥两桥台位置或中间位置必须加密，长大隧道进出口必须埋设水准桩。2、在测绘队测量过程中，项目要派现场测量人员跟随，测量人员要清楚自己所埋设的水准桩位置，在测量过程中适当引测部分以前的水准控制点，以便及时对测量数据进行比较。3、项目必须按照标准进行埋设，提前做好埋设所用的模板，提前选好位置并把底板浇筑好（注意底板与上部的接茬）。4、水准点标石见图，采用混凝土标石和铜质标心（设计院自带），标心顶部为半球形。埋石在现场浇灌，先浇灌底部（70×70×30厘米），待基本凝固后再用模板浇灌上部，并插入铜质标心，保持标心垂直和半球露出混凝土。待顶部表面基本凝固后写上点名。编号从小里程到大里程开始增加，分区间埋石时，按里程平均1.5千米一点留出编号，不够时可在编号后加支点编号，如QN33-1。精选请项目埋石完成后,在项目实施过程中注意对基础控制网、线路控制网、施工控制网进行保护，避免施工中因点位丢失影响生产。XXXX测绘施测小组：XXXX联系电话：XXXXXXXXXXX2016年5月3日
