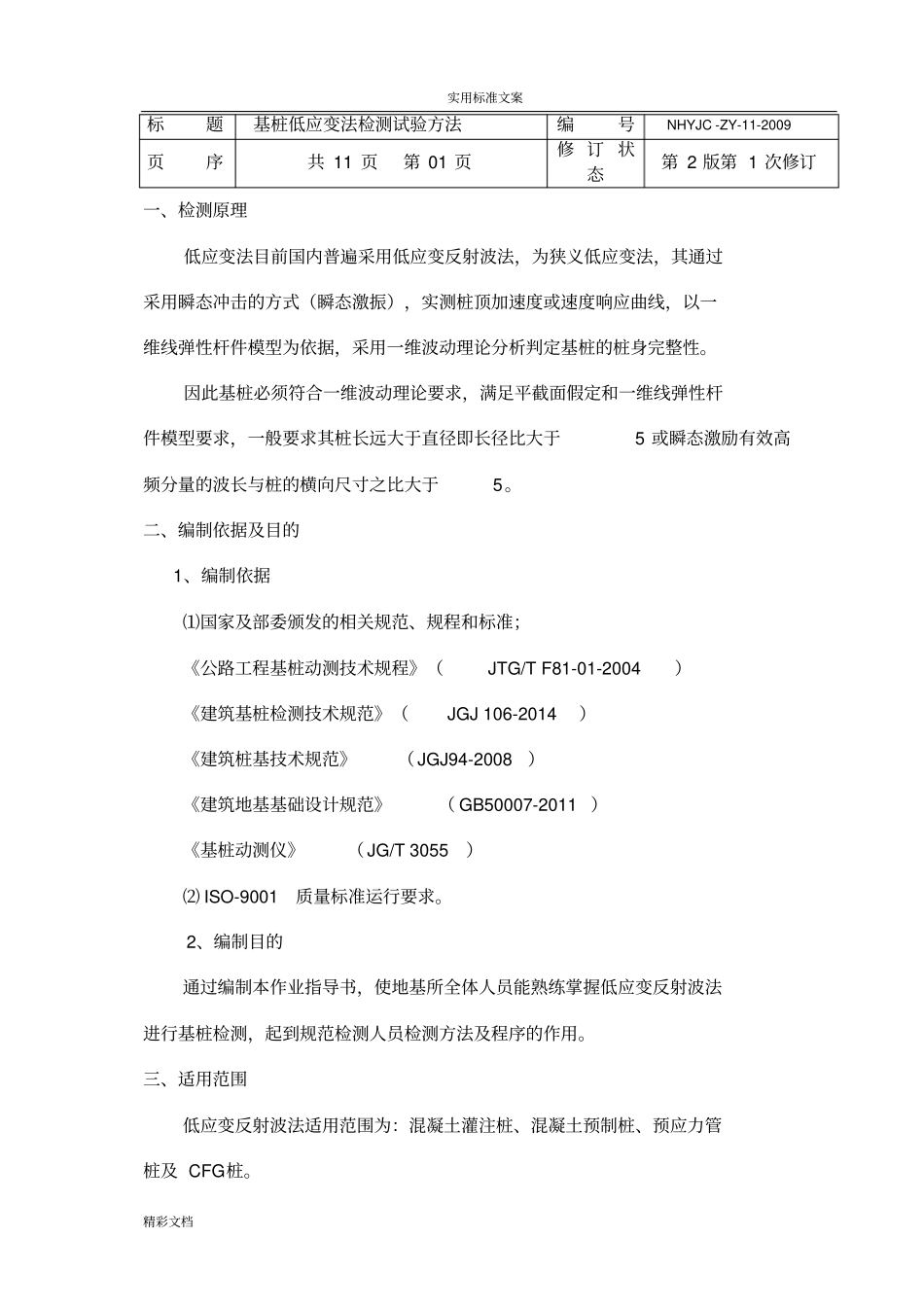

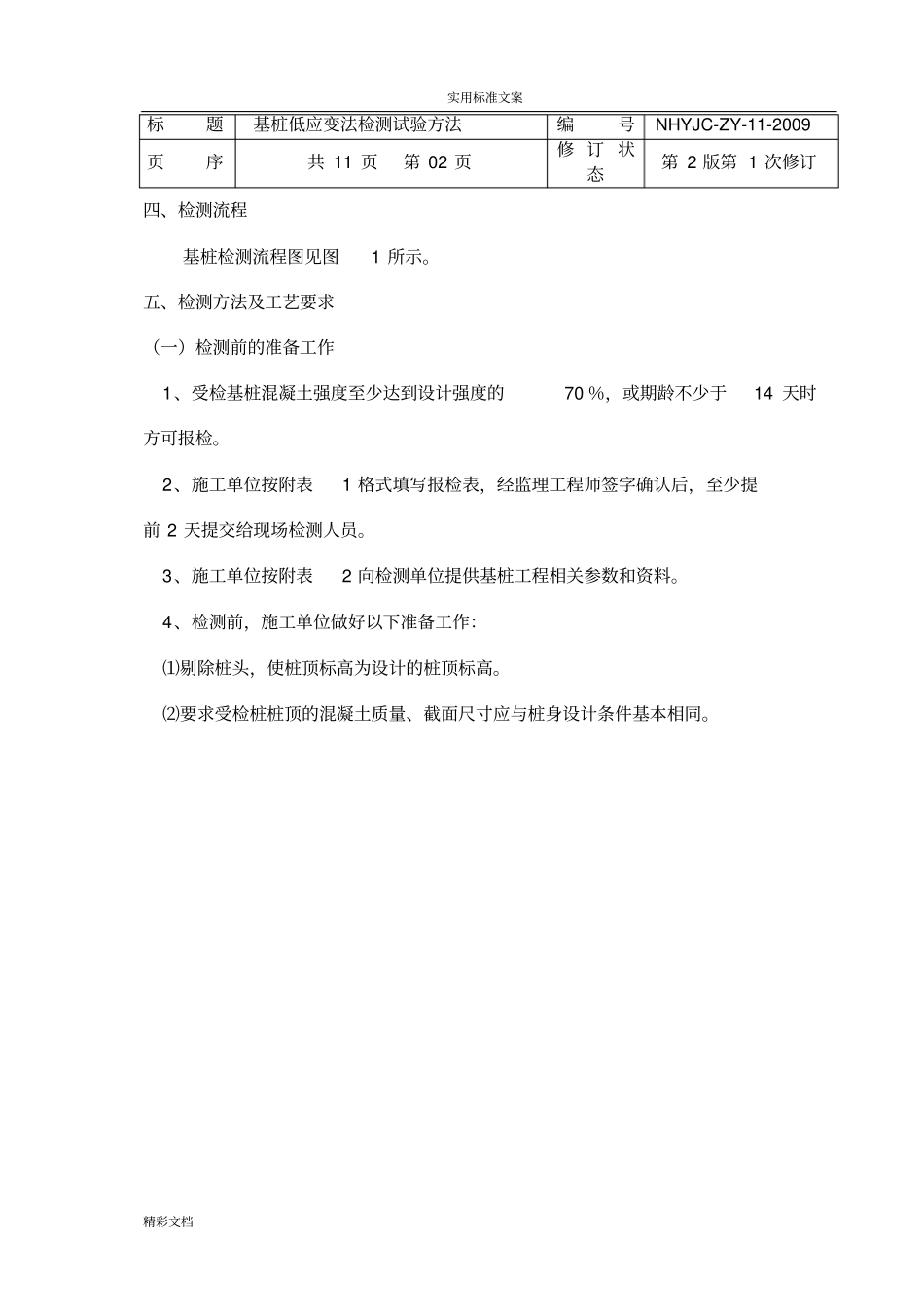

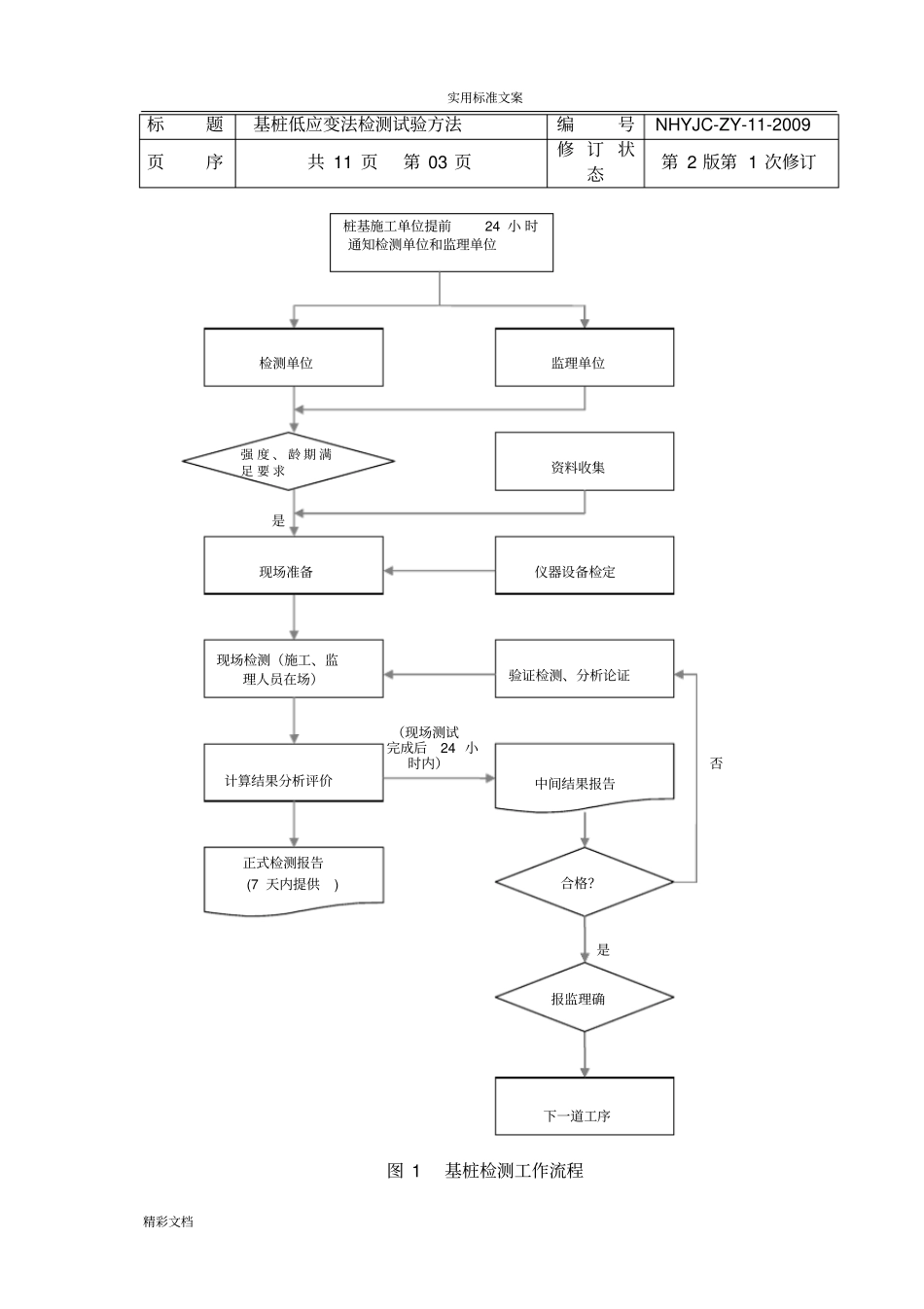

实用标准文案精彩文档一、检测原理低应变法目前国内普遍采用低应变反射波法，为狭义低应变法，其通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。因此基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求，一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5。二、编制依据及目的1、编制依据⑴国家及部委颁发的相关规范、规程和标准；《公路工程基桩动测技术规程》（JTG/TF81-01-2004）《建筑基桩检测技术规范》（JGJ106-2014）《建筑桩基技术规范》（JGJ94-2008）《建筑地基基础设计规范》（GB50007-2011）《基桩动测仪》（JG/T3055）⑵ISO-9001质量标准运行要求。2、编制目的通过编制本作业指导书，使地基所全体人员能熟练掌握低应变反射波法进行基桩检测，起到规范检测人员检测方法及程序的作用。三、适用范围低应变反射波法适用范围为：混凝土灌注桩、混凝土预制桩、预应力管桩及CFG桩。标题基桩低应变法检测试验方法编号NHYJC-ZY-11-2009页序共11页第01页修订状态第2版第1次修订实用标准文案精彩文档四、检测流程基桩检测流程图见图1所示。五、检测方法及工艺要求（一）检测前的准备工作1、受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。2、施工单位按附表1格式填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员。3、施工单位按附表2向检测单位提供基桩工程相关参数和资料。4、检测前，施工单位做好以下准备工作：⑴剔除桩头，使桩顶标高为设计的桩顶标高。⑵要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。标题基桩低应变法检测试验方法编号NHYJC-ZY-11-2009页序共11页第02页修订状态第2版第1次修订实用标准文案精彩文档图1基桩检测工作流程标题基桩低应变法检测试验方法编号NHYJC-ZY-11-2009页序共11页第03页修订状态第2版第1次修订桩基施工单位提前24小时通知检测单位和监理单位正式检测报告(7天内提供)检测单位强度、龄期满足要求现场检测（施工、监理人员在场）监理单位现场准备计算结果分析评价下一道工序资料收集中间结果报告合格？验证检测、分析论证是（现场测试完成后24小时内）是否报监理确仪器设备检定实用标准文案精彩文档⑶灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。⑷桩顶表面平整干净且无积水。⑸实心桩的中心位置打磨出直径约10cm的平面，平面保证水平，不要带斜坡；在距桩中心2/3半径处，对称布置打磨2～4处（具体见图1），直径约为6cm的平面，打磨面应平顺光洁密实。1.25m
