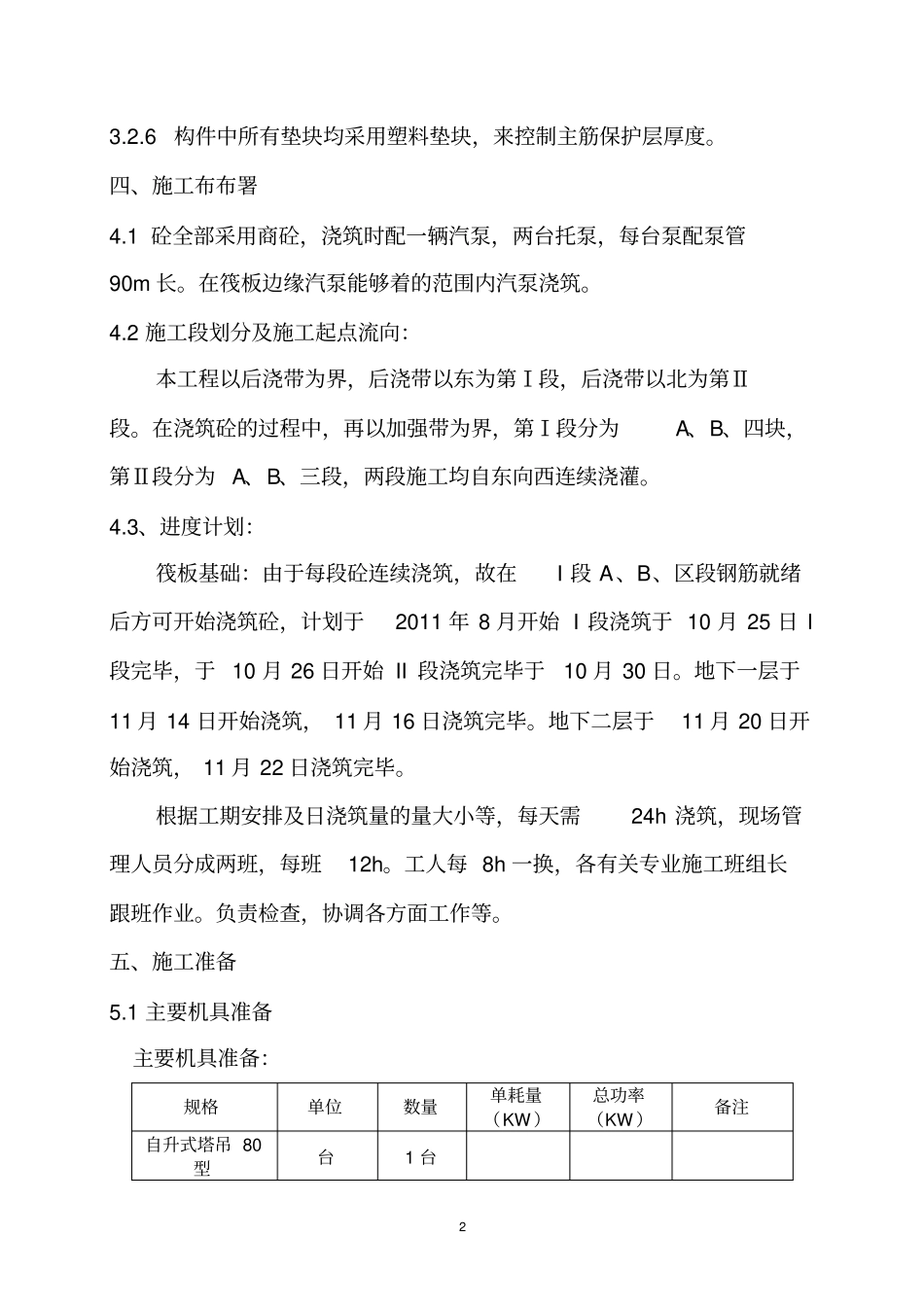

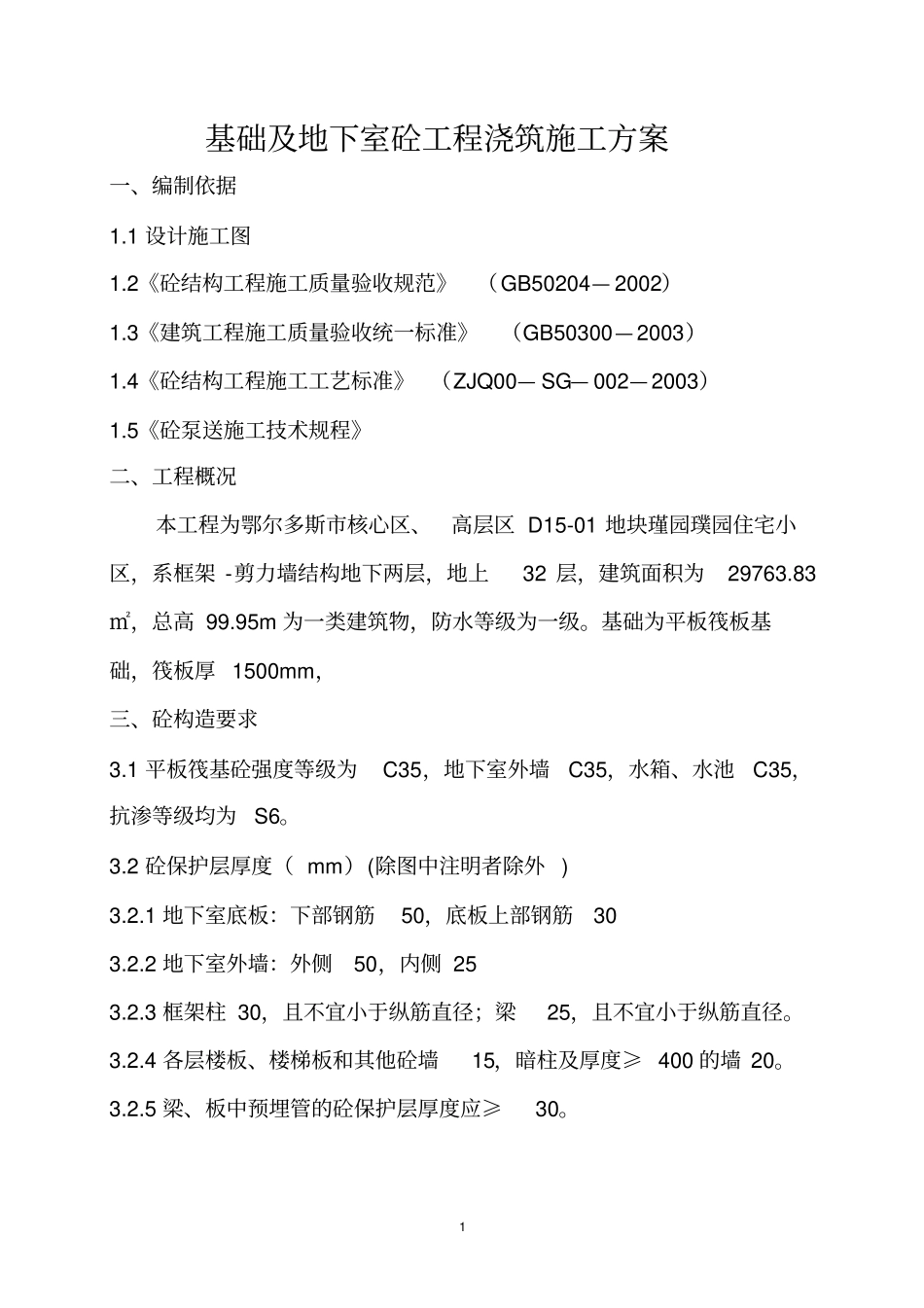

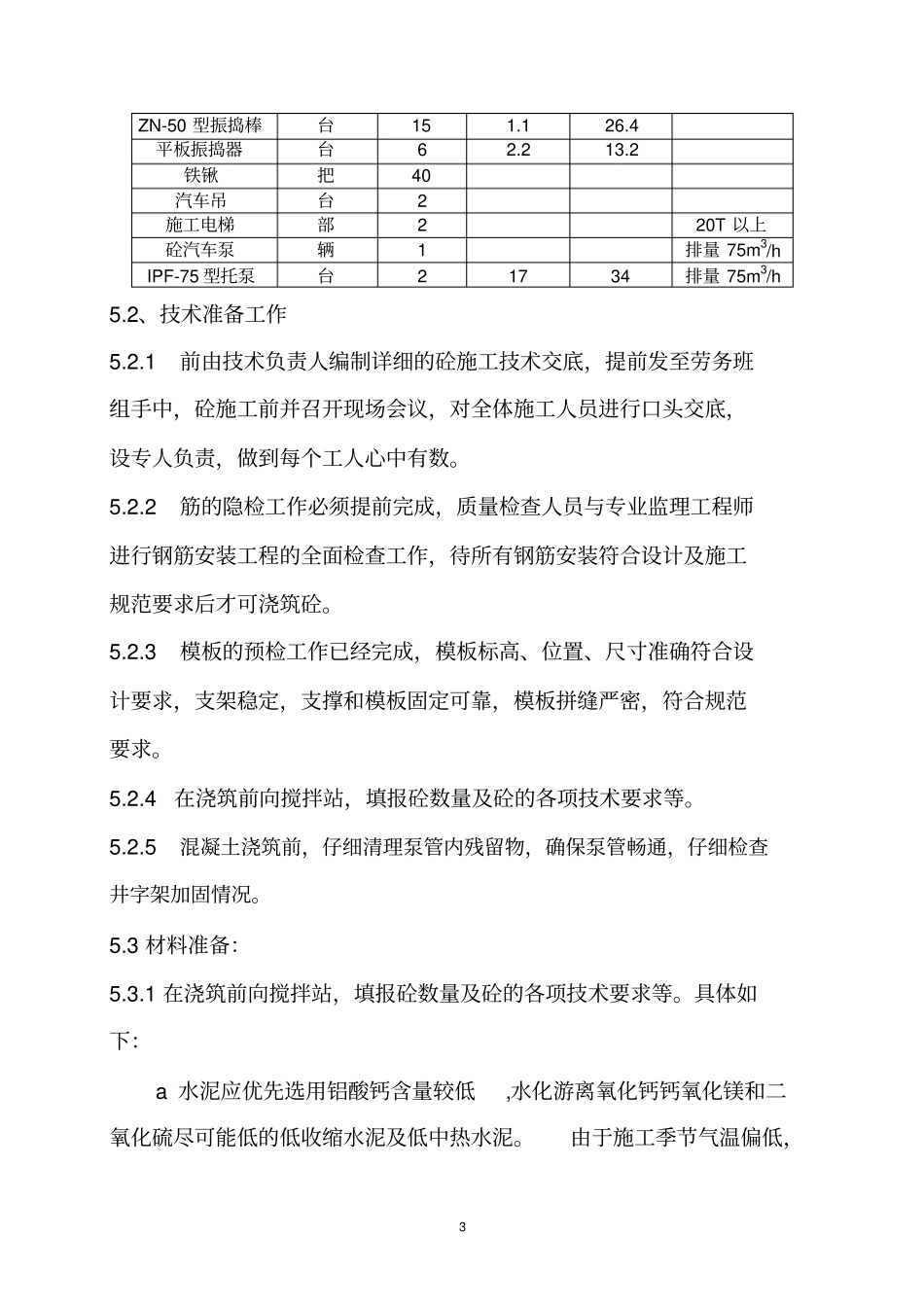

1基础及地下室砼工程浇筑施工方案一、编制依据1.1设计施工图1.2《砼结构工程施工质量验收规范》（GB50204—2002）1.3《建筑工程施工质量验收统一标准》（GB50300—2003）1.4《砼结构工程施工工艺标准》（ZJQ00—SG—002—2003）1.5《砼泵送施工技术规程》二、工程概况本工程为鄂尔多斯市核心区、高层区D15-01地块瑾园璞园住宅小区，系框架-剪力墙结构地下两层，地上32层，建筑面积为29763.83㎡，总高99.95m为一类建筑物，防水等级为一级。基础为平板筏板基础，筏板厚1500mm，三、砼构造要求3.1平板筏基砼强度等级为C35，地下室外墙C35，水箱、水池C35，抗渗等级均为S6。3.2砼保护层厚度（mm）(除图中注明者除外)3.2.1地下室底板：下部钢筋50，底板上部钢筋303.2.2地下室外墙：外侧50，内侧253.2.3框架柱30，且不宜小于纵筋直径；梁25，且不宜小于纵筋直径。3.2.4各层楼板、楼梯板和其他砼墙15，暗柱及厚度≥400的墙20。3.2.5梁、板中预埋管的砼保护层厚度应≥30。23.2.6构件中所有垫块均采用塑料垫块，来控制主筋保护层厚度。四、施工布布署4.1砼全部采用商砼，浇筑时配一辆汽泵，两台托泵，每台泵配泵管90m长。在筏板边缘汽泵能够着的范围内汽泵浇筑。4.2施工段划分及施工起点流向：本工程以后浇带为界，后浇带以东为第Ⅰ段，后浇带以北为第Ⅱ段。在浇筑砼的过程中，再以加强带为界，第Ⅰ段分为A、B、四块，第Ⅱ段分为A、B、三段，两段施工均自东向西连续浇灌。4.3、进度计划：筏板基础：由于每段砼连续浇筑，故在I段A、B、区段钢筋就绪后方可开始浇筑砼，计划于2011年8月开始I段浇筑于10月25日I段完毕，于10月26日开始II段浇筑完毕于10月30日。地下一层于11月14日开始浇筑，11月16日浇筑完毕。地下二层于11月20日开始浇筑，11月22日浇筑完毕。根据工期安排及日浇筑量的量大小等，每天需24h浇筑，现场管理人员分成两班，每班12h。工人每8h一换，各有关专业施工班组长跟班作业。负责检查，协调各方面工作等。五、施工准备5.1主要机具准备主要机具准备：规格单位数量单耗量（KW）总功率（KW）备注自升式塔吊80型台1台3ZN-50型振捣棒台151.126.4平板振捣器台62.213.2铁锹把40汽车吊台2施工电梯部220T以上砼汽车泵辆1排量75m3/hIPF-75型托泵台21734排量75m3/h5.2、技术准备工作5.2.1前由技术负责人编制详细的砼施工技术交底，提前发至劳务班组手中，砼施工前并召开现场会议，对全体施工人员进行口头交底，设专人负责，做到每个工人心中有数。5.2.2筋的隐检工作必须提前完成，质量检查人员与专业监理工程师进行钢筋安装工程的全面检查工作，待所有钢筋安装符合设计及施工规范要求后才可浇筑砼。5.2.3模板的预检工作已经完成，模板标高、位置、尺寸准确符合设计要求，支架稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。5.2.4在浇筑前向搅拌站，填报砼数量及砼的各项技术要求等。5.2.5混凝土浇筑前，仔细清理泵管内残留物，确保泵管畅通，仔细检查井字架加固情况。5.3材料准备：5.3.1在浇筑前向搅拌站，填报砼数量及砼的各项技术要求等。具体如下：a水泥应优先选用铝酸钙含量较低,水化游离氧化钙钙氧化镁和二氧化硫尽可能低的低收缩水泥及低中热水泥。由于施工季节气温偏低，4故优先使用普通硅酸盐水泥。b水泥的碱含量（Na2O+K20）不得大于0.4%。c进场和出厂时间超过三个月或凝结变质的水泥应作复试检验并合格。d水泥必须附有出厂检验报告，使用前用炉牌号按200T/批次进行复检，合格后方可使用。2、粗骨料a选用结构致密强度高不含活性二氧化硅的骨料，石子不得用砂岩,不得含有蛋白石凝灰岩等*水*水明显降低强度的石子，其压碎值应倾于16%应使用前国产地按400m3/批进行复检，合格后方可使用。b粗骨料尽可能选择大粒径，但最大不得起过钢筋净距的5/4并且符合下表要求：地泵管径（mm）最大粒径（mm）卵石碎石18070602008070由于砼强度为C40故选用5—31.5mm的碎石或碎卵石为宜。c石子应连续级配，以5—10mm含量**为好，针、片状粒含量从15%，含泥量不得大于1%，泥块含量不得大于0.25%。3、细骨料a选用中、粗砂，其粉粒含量通过筛孔0.16mm不小于5%，不宜使用细砂。5b砂的SO2含量＜1%...
