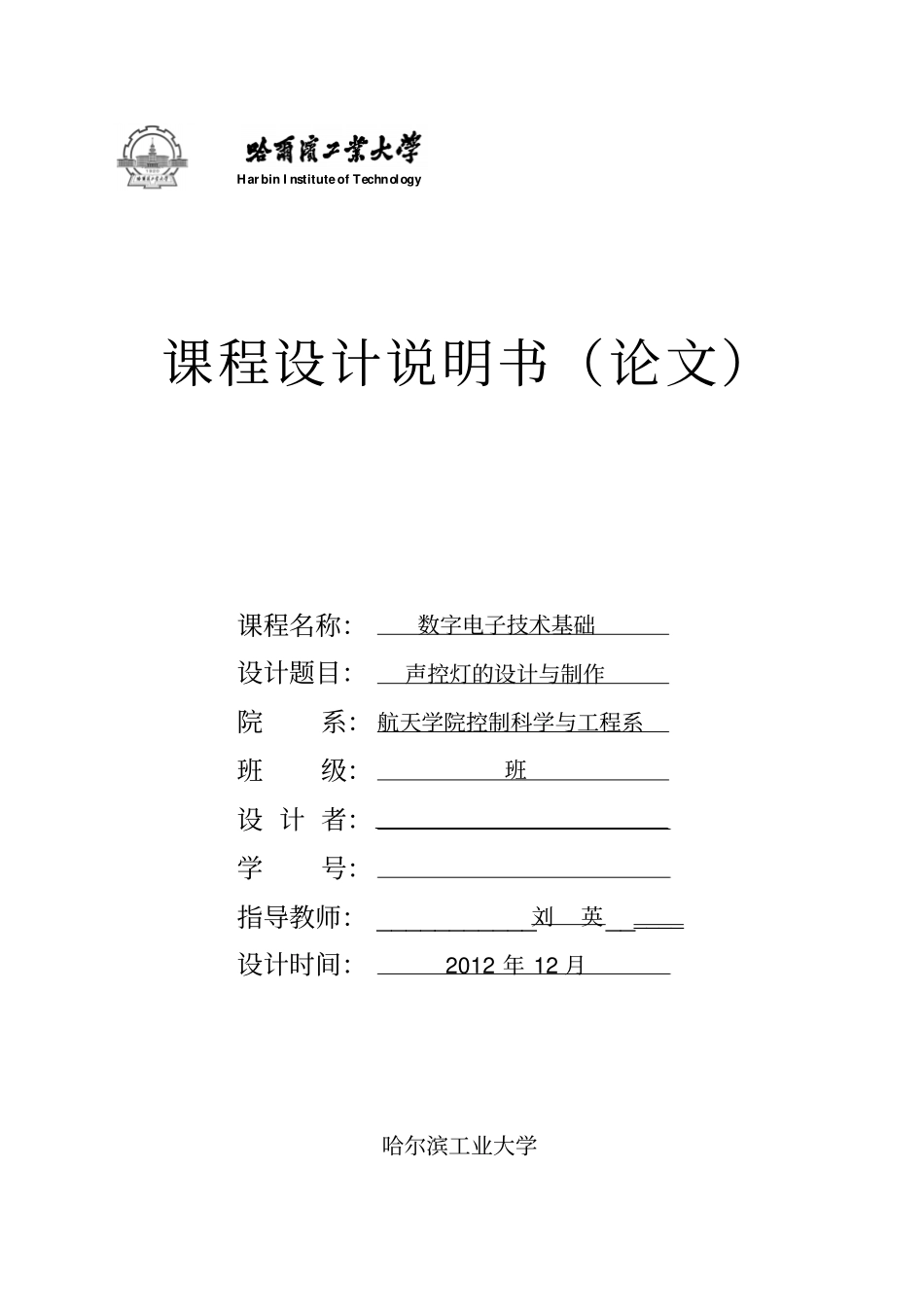

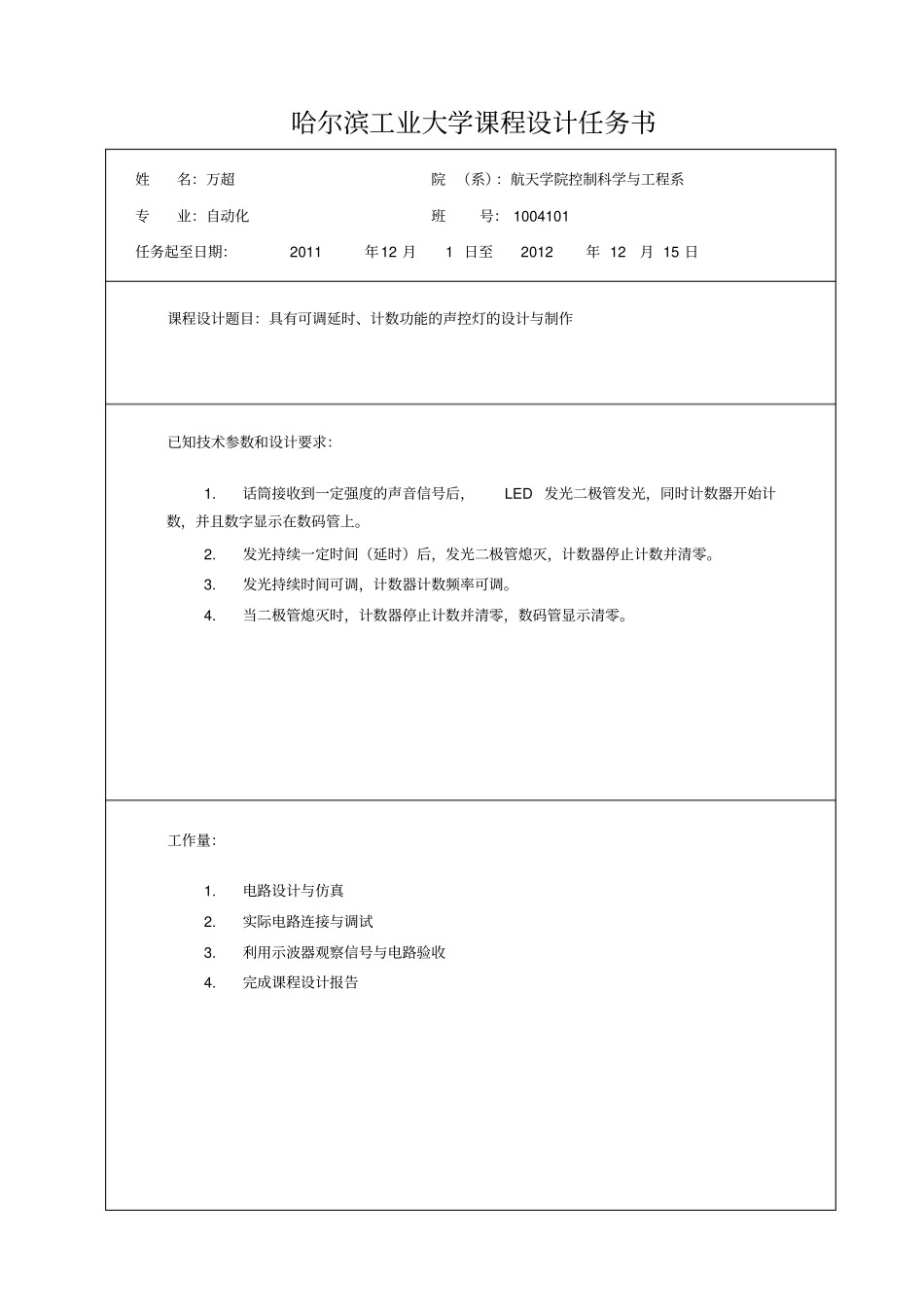

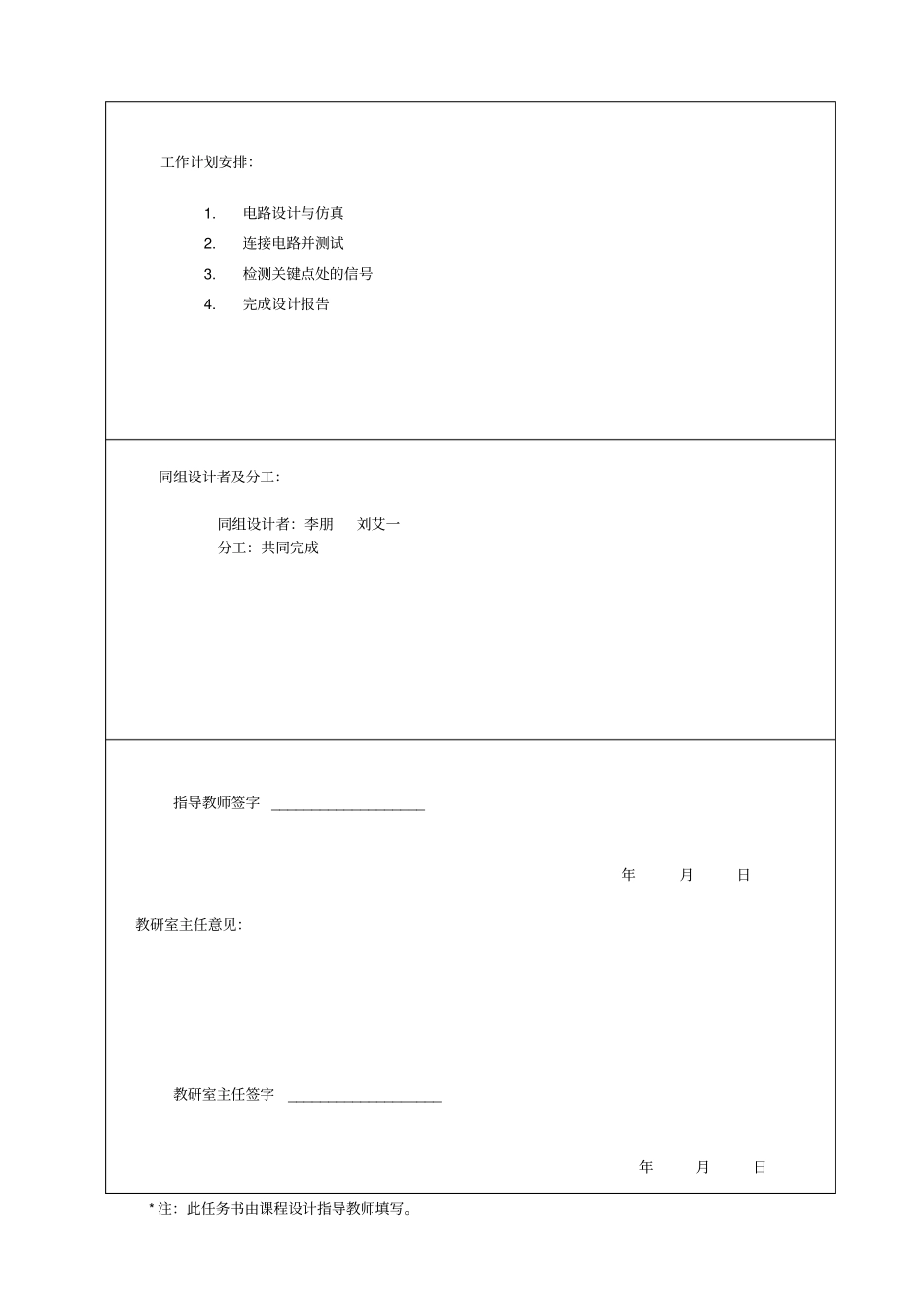

HarbinInstituteofTechnology课程设计说明书（论文）课程名称：数字电子技术基础设计题目：声控灯的设计与制作院系：航天学院控制科学与工程系班级：班设计者：学号：指导教师：___________刘英______设计时间：2012年12月哈尔滨工业大学哈尔滨工业大学课程设计任务书姓名：万超院（系）：航天学院控制科学与工程系专业：自动化班号：1004101任务起至日期：2011年12月1日至2012年12月15日课程设计题目：具有可调延时、计数功能的声控灯的设计与制作已知技术参数和设计要求：1.话筒接收到一定强度的声音信号后，LED发光二极管发光，同时计数器开始计数，并且数字显示在数码管上。2.发光持续一定时间（延时）后，发光二极管熄灭，计数器停止计数并清零。3.发光持续时间可调，计数器计数频率可调。4.当二极管熄灭时，计数器停止计数并清零，数码管显示清零。工作量：1.电路设计与仿真2.实际电路连接与调试3.利用示波器观察信号与电路验收4.完成课程设计报告工作计划安排：1.电路设计与仿真2.连接电路并测试3.检测关键点处的信号4.完成设计报告同组设计者及分工：同组设计者：李朋刘艾一分工：共同完成指导教师签字___________________年月日教研室主任意见：教研室主任签字___________________年月日*注：此任务书由课程设计指导教师填写。声控灯的设计与制作1设计任务及原理1.1设计任务设计一个声控灯，要求如下：1.话筒接收到一定强度的声音信号后，LED发光二极管发光，同时计数器开始计数，并且数字显示在数码管上。2.发光持续一定时间（延时）后，发光二极管熄灭，计数器停止计数并清零。3.发光持续时间可调，计数器计数频率可调。4.当二极管熄灭时，计数器停止计数并清零，数码管显示清零。1.2设计原理声控灯是将声音信号转换为电信号、电信号再转换为光信号的装置。输入部分可由一个驻极体话筒实现。话筒的高分子极化膜生产时就注入了一定的永久电荷。在声波的作用下，极化膜随着声音震动，电容是随声波变化。于是电容两极间的电压就会成反比的变化。将电容两端的电压取出来，就可以得到和声音对应的电压了。但是这个电压信号非常小，不能驱动LED灯。对这个电压信号进行放大、整形，才能得到足够大的电压。声控灯的延时可以由一个单稳态触发电路实现。单稳态电路的暂态时间就是发光二极管的发光持续时间。用前面经放大的电压作为触发脉冲输送给单稳态触发电路，会得到一个持续特定时间的电压输出。这个输出来驱动发光二极管，就达到了声控、发光的目的。计数器部分首先需要一个时钟源。时钟源脉冲可由多谐振荡器获得。将单稳态电路的输出与时基脉冲结合，控制计数器的计数与清零，就可以使计数部分与发光部分同步工作。计数结果再经译码输送给共阳极数码管，显示出来。2设计过程2.1声控灯电路原理：当驻极体话筒接受到一定强度的声音信号时，声音信号转换为电压信号，经三极管放大、施密特触发器整形后，触发单稳态延时电路，产生一个宽度可调的脉冲信号，驱动发光二极管发光。同时，该脉冲信号作为选通信号，使计数器计数，并用数码管显示延时时间。电路的流程图如图1所示：驻极体话筒放大电路整形电路单稳延时时基电路门电路计数器译码显示CCV图12.2电路设计2.2.1放大电路设计：放大电路由两个三极管实现，将驻极体话筒采集的声音信号转换成的电信号进行放大。2.2.2整形电路设计整形电路由555定时器构成的施密特触发器实现，放大后的尖峰脉冲经整形电路后，得到的波形接近方波，当尖峰脉冲信号大于23ccV时，输出为低电平；当尖峰脉冲信号小于13ccV时，输出为高电平；当尖峰脉冲信号大于13ccV小于23ccV时，输出为保持原电平。2.2.3单稳态延时电路设计单稳态延时电路由555定时器构成的单稳态触发器实现，高电平触发，其中1.1wtRC，通过调节滑动变阻器，时间可调。2.2.4时基电路设计时基电路由555定时器构成的多谐振荡器实现，0.7(2)ABTRRC，占空比为100%2ABABRRDRR。时基电路产生方波，为计数器提供时钟脉冲。通过调节滑动变阻器，可以改变输出方波的占空比，进而计数器的计数快慢。2.2.5计数译码显示电路设计计数译码器显示电路将根据单稳态延时电路、门电路及时基电路决定的主...
