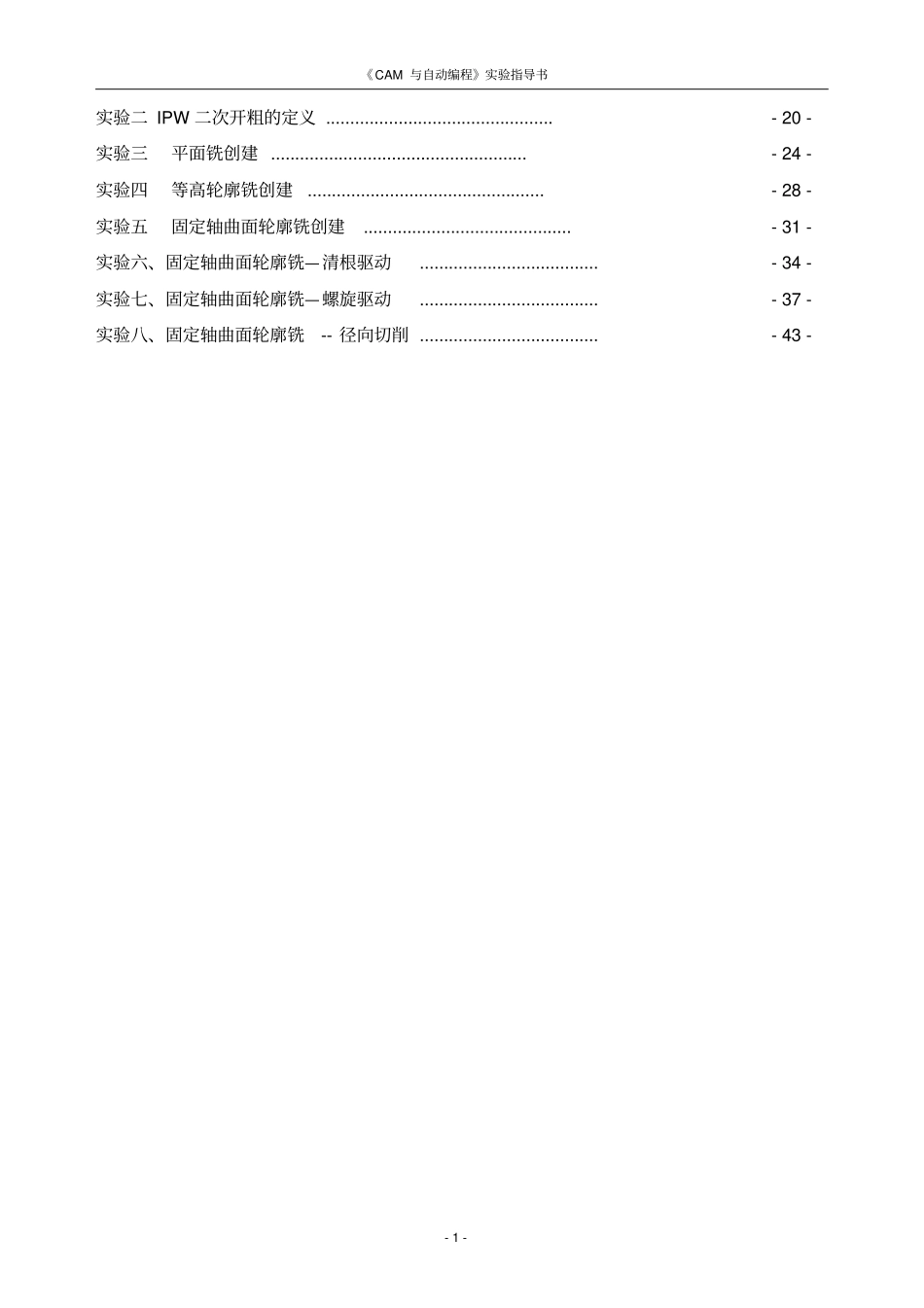

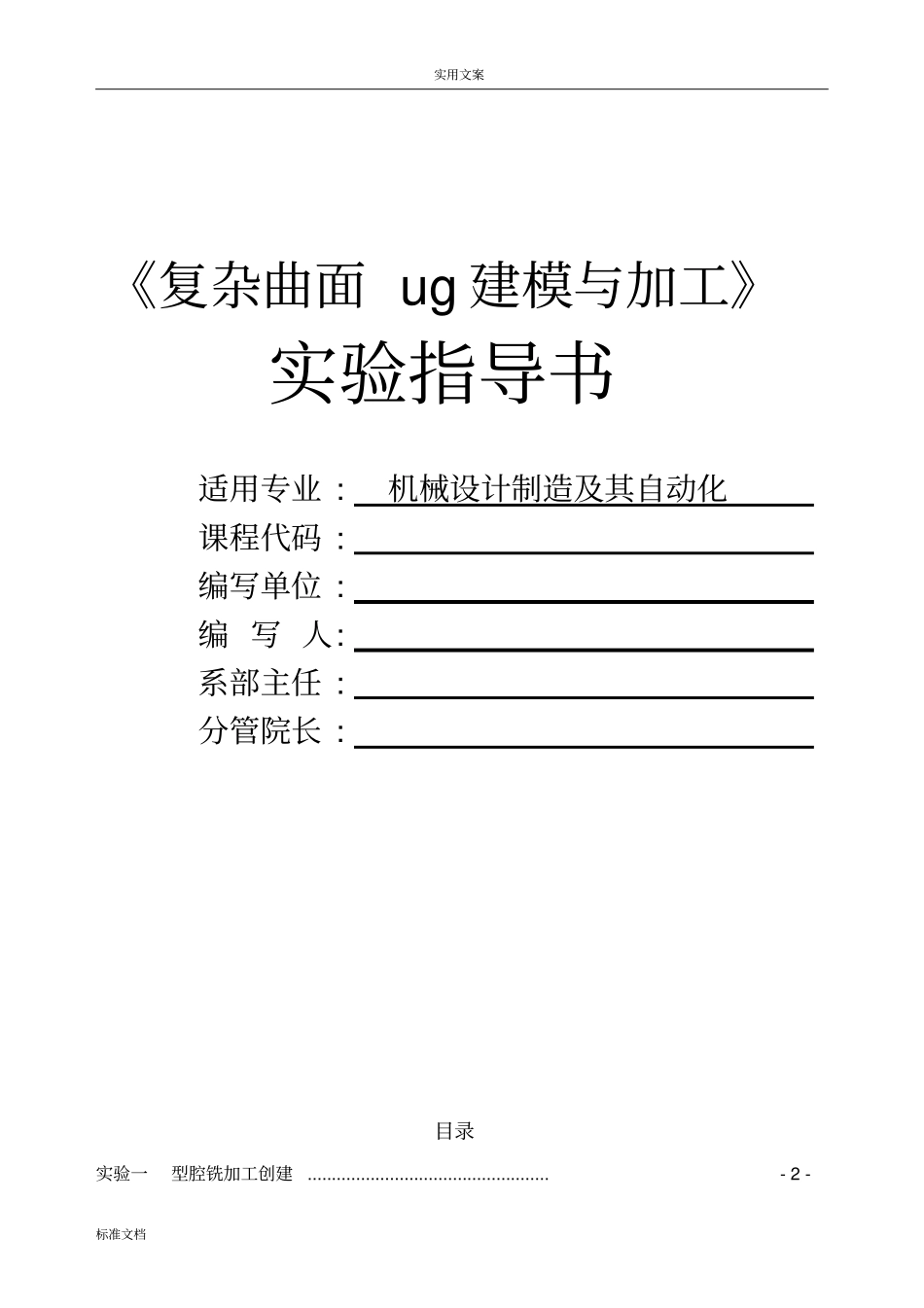

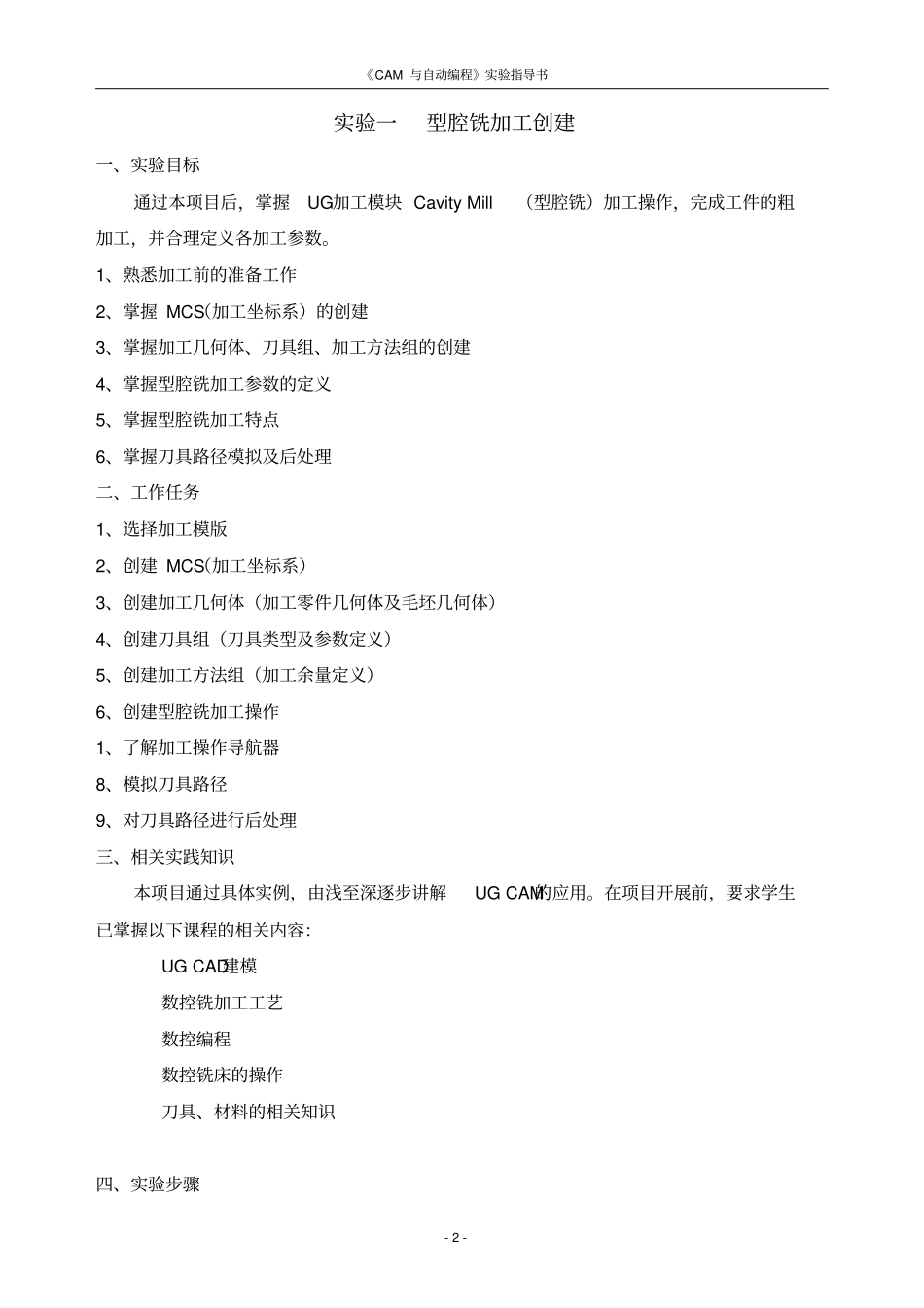

实用文案标准文档《复杂曲面ug建模与加工》实验指导书适用专业:机械设计制造及其自动化课程代码:编写单位:编写人:系部主任:分管院长:目录实验一型腔铣加工创建..................................................-2-《CAM与自动编程》实验指导书-1-实验二IPW二次开粗的定义...............................................-20-实验三平面铣创建.....................................................-24-实验四等高轮廓铣创建.................................................-28-实验五固定轴曲面轮廓铣创建...........................................-31-实验六、固定轴曲面轮廓铣—清根驱动.....................................-34-实验七、固定轴曲面轮廓铣—螺旋驱动.....................................-37-实验八、固定轴曲面轮廓铣--径向切削.....................................-43-《CAM与自动编程》实验指导书-2-实验一型腔铣加工创建一、实验目标通过本项目后，掌握UG加工模块CavityMill（型腔铣）加工操作，完成工件的粗加工，并合理定义各加工参数。1、熟悉加工前的准备工作2、掌握MCS（加工坐标系）的创建3、掌握加工几何体、刀具组、加工方法组的创建4、掌握型腔铣加工参数的定义5、掌握型腔铣加工特点6、掌握刀具路径模拟及后处理二、工作任务1、选择加工模版2、创建MCS（加工坐标系）3、创建加工几何体（加工零件几何体及毛坯几何体）4、创建刀具组（刀具类型及参数定义）5、创建加工方法组（加工余量定义）6、创建型腔铣加工操作1、了解加工操作导航器8、模拟刀具路径9、对刀具路径进行后处理三、相关实践知识本项目通过具体实例，由浅至深逐步讲解UGCAM的应用。在项目开展前，要求学生已掌握以下课程的相关内容：UGCAD建模数控铣加工工艺数控编程数控铣床的操作刀具、材料的相关知识四、实验步骤《CAM与自动编程》实验指导书-3-（一）建立工件实体模型1、新建UG文件新建UG文件，保存为DemoCAM.prt，单位为毫米。2、工件建模在UG建模模块中完成图1-1-1所示工件实体建模。建模步骤如下：1）在第21层建立草图，如图1-1-2所示，草图位于XC-YC平面。再把第1层作为工作层拉伸草图截面，拉伸距离140。图1-1-2草图示意2）在第22层建立右视图草图并拉伸，利用右侧斜面上的边建立修剪工具平面完成实体的修剪。如图1-1-3所示。图1-1-3修剪示意3）在第41层建立20×105的矩形曲线，把第1层设置为工作层，拉伸曲线建立实体，并作布尔减操作，形成如图1-1-4所示型腔。4）如图1-1-4所示，对前侧圆弧边在弧面上偏置距离46，利用偏置线分割曲面。然后对分割的小曲面拔模25°。拉伸实体修剪工具面《CAM与自动编程》实验指导书-4-图1-1-4型腔与偏置曲线示意5）对型腔四侧壁进行15°和5°的拔模（如图纸尺寸）。6）完成SR14球体创建并布尔减操作。1）利用“腔体”命令在曲面上完成深度4的型腔建立。尺寸如图纸所示。8）完成实体倒圆角，结束建模。完成的实体模型如图1-1-5所示。注意：两处型腔的底部，不必将R2圆角倒出。图1-1-5工件实体模型3、创建毛坯做出154×140×46的立方体作为毛坯。或者将工件底面拉伸高度46得到立方体作为毛坯。将建立的毛坯隐藏备用。（二）UG加工模块应用1、进入加工点击主菜单起始→加工即由建模模块进入加工模块，如图1-1-6所示。矩形曲线偏置曲线型腔腔底圆角不必倒出《CAM与自动编程》实验指导书-5-图1-1-6加工模块的进入2、选择加工模板如图1-1-1所示，选择“CAM会话配置”中“cam_general（通用加工配置文件）”，选择“CAM设置”中“mill_contour（轮廓铣加工模板）”，点击“初始化”，进入UG加工环境。图1-1-1加工模板的选择3、了解UG加工环境如图1-1-8所示，UG的加工环境包括“加工创建”、“加工操作”、“加工对象”及“操作导航器”四个工具条。所产生的每个加工操作，在右侧操作导航器中有显示，如图1-1-9所示。《CAM与自动编程》实验指导书-6-图1-1-8UGCAM工具条“加工创建”工具条：创建各类加工对象：程序、刀具、加工几何体、加工方法、加工操作。“加工操作”工具条：用于刀具路径的生成、回放、后处理、模拟和输出等。...
