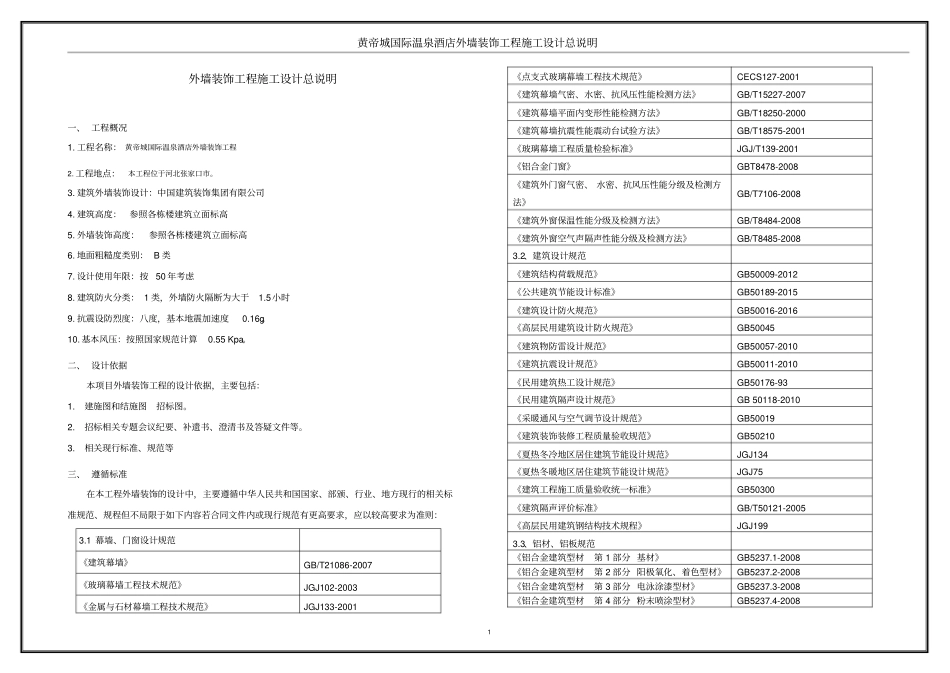

黄帝城国际温泉酒店外墙装饰工程施工设计总说明1外墙装饰工程施工设计总说明一、工程概况1.工程名称：黄帝城国际温泉酒店外墙装饰工程2.工程地点：本工程位于河北张家口市。3.建筑外墙装饰设计：中国建筑装饰集团有限公司4.建筑高度：参照各栋楼建筑立面标高5.外墙装饰高度：参照各栋楼建筑立面标高6.地面粗糙度类别：B类7.设计使用年限：按50年考虑8.建筑防火分类：1类，外墙防火隔断为大于1.5小时9.抗震设防烈度：八度，基本地震加速度0.16g。10.基本风压：按照国家规范计算0.55Kpa。二、设计依据本项目外墙装饰工程的设计依据，主要包括：1.建施图和结施图招标图。2.招标相关专题会议纪要、补遗书、澄清书及答疑文件等。3.相关现行标准、规范等三、遵循标准在本工程外墙装饰的设计中，主要遵循中华人民共和国国家、部颁、行业、地方现行的相关标准规范、规程但不局限于如下内容若合同文件内或现行规范有更高要求，应以较高要求为准则：3.1幕墙、门窗设计规范《建筑幕墙》GB/T21086-2007《玻璃幕墙工程技术规范》JGJ102-2003《金属与石材幕墙工程技术规范》JGJ133-2001《点支式玻璃幕墙工程技术规范》CECS127-2001《建筑幕墙气密、水密、抗风压性能检测方法》GB/T15227-2007《建筑幕墙平面内变形性能检测方法》GB/T18250-2000《建筑幕墙抗震性能震动台试验方法》GB/T18575-2001《玻璃幕墙工程质量检验标准》JGJ/T139-2001《铝合金门窗》GBT8478-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008《建筑外窗保温性能分级及检测方法》GB/T8484-2008《建筑外窗空气声隔声性能分级及检测方法》GB/T8485-20083.2、建筑设计规范《建筑结构荷载规范》GB50009-2012《公共建筑节能设计标准》GB50189-2015《建筑设计防火规范》GB50016-2016《高层民用建筑设计防火规范》GB50045《建筑物防雷设计规范》GB50057-2010《建筑抗震设计规范》GB50011-2010《民用建筑热工设计规范》GB50176-93《民用建筑隔声设计规范》GB50118-2010《采暖通风与空气调节设计规范》GB50019《建筑装饰装修工程质量验收规范》GB50210《夏热冬冷地区居住建筑节能设计规范》JGJ134《夏热冬暖地区居住建筑节能设计规范》JGJ75《建筑工程施工质量验收统一标准》GB50300《建筑隔声评价标准》GB/T50121-2005《高层民用建筑钢结构技术规程》JGJ1993.3、铝材、铝板规范《铝合金建筑型材第1部分基材》GB5237.1-2008《铝合金建筑型材第2部分阳极氧化、着色型材》GB5237.2-2008《铝合金建筑型材第3部分电泳涂漆型材》GB5237.3-2008《铝合金建筑型材第4部分粉末喷涂型材》GB5237.4-2008黄帝城国际温泉酒店外墙装饰工程施工设计总说明2《铝合金建筑型材第5部分氟碳漆喷涂型材》GB5237.5-2008《铝合金建筑型材第6部分隔热型材》GB5237.6-2012《建筑用隔热铝合金型材穿条式》JG/T175-2005《变形铝及铝合金化学成分》GB/T3190-2008《铝及铝合金阳极氧化膜与有机聚合物膜第1部分：阳极氧化膜》GB/T8013.1-2007《铝及铝合金阳极氧化膜与有机聚合物膜第2部分：阳极氧化复合膜》GB/T8013.2-2007《铝及铝合金阳极氧化膜与有机聚合物膜第3部分：有机聚合物喷涂膜》GB/T8013.3-2007《一般工业用铝及铝合金板、带材》GB/T3880-2006《铝及铝合金板材的尺寸及允许偏差》GB/T3194-2008《建筑用铝型材、铝板氟碳涂层》JC/T133-2000《铝幕墙板氟碳喷涂铝单板》YS/T429.2-2000《铝及铝合金加工产品的包装、标志、运输、储存》GB/T3199-2007《建筑幕墙用铝塑复合板》GB/T17748-20083.4、玻璃规范《建筑玻璃应用技术规程》JGJ113《平板玻璃》GB11614-2009《建筑用安全玻璃第1部分防火玻璃》GB/T15763.1-2009《建筑用安全玻璃第2部分钢化玻璃》GB/T15763.2-2005《建筑用安全玻璃第3部分夹层玻璃》GB15763.3－2009《中空玻璃》GB/T11944-2002《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T18915.2-2002《防弹玻璃》GB17840-1999《热弯玻璃》JC/T915-2003《玻璃幕墙光学性能》GB/T8091-20003.5、石材规范《干挂饰面石材及其金属挂件》JC830.1-2005《天然花岗石建筑板材》GB/T18601-2009《天然大理石建筑板材》GB/T19766-2005《建筑装饰用天...
