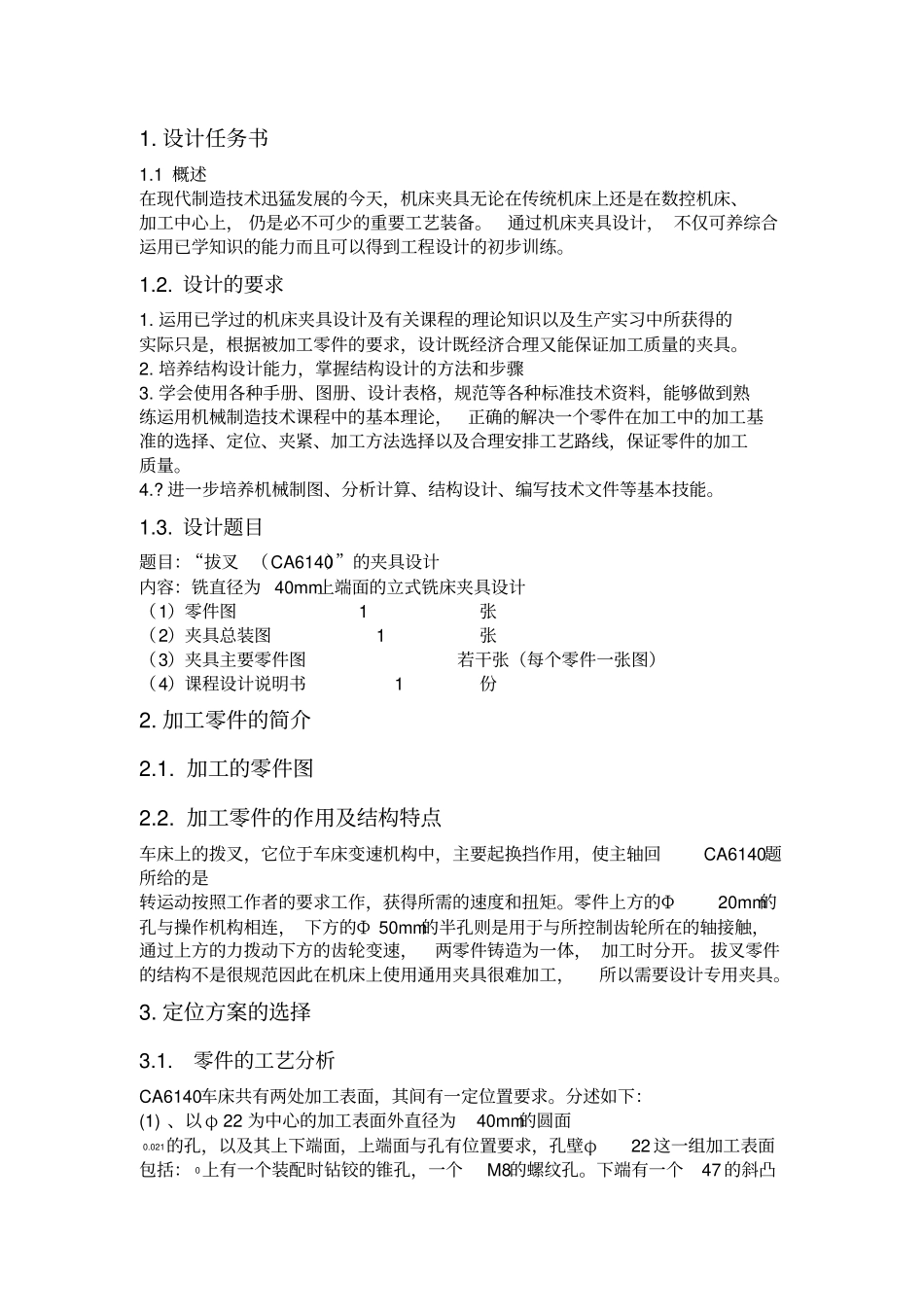

目录1.设计任务书1.1.概述1.2.设计的要求1.3.设计题目2.加工零件的简介2.1.加工的零件图2.2.加工零件的结构特点3.零件加工方案的选择3.1.零件的工艺分析3.2.工艺方案的确定3.2.1、确定毛坯的制造形式3.2.2、基面的选择3.2.3..制定工艺路线3.2.4、机械加工余量、工序尺寸及毛坯尺寸的确定3.2.5、确立切削用量及基本工时零件夹具方案的选择4.拟定定位方案和选择定位元件4.14.1.1.拟定定位方案4.1.2选择定位元件4.2.确定夹具类型5.夹紧方案的确定5.1.夹紧方案的选择夹紧力的估算5.2.6.夹具的结构设计7.夹具的使用说明8.设计小结参考文献1.设计任务书1.1概述在现代制造技术迅猛发展的今天,机床夹具无论在传统机床上还是在数控机床、加工中心上,仍是必不可少的重要工艺装备。通过机床夹具设计,不仅可养综合运用已学知识的能力而且可以得到工程设计的初步训练。1.2.设计的要求1.运用已学过的机床夹具设计及有关课程的理论知识以及生产实习中所获得的实际只是,根据被加工零件的要求,设计既经济合理又能保证加工质量的夹具。2.培养结构设计能力,掌握结构设计的方法和步骤3.学会使用各种手册、图册、设计表格,规范等各种标准技术资料,能够做到熟练运用机械制造技术课程中的基本理论,正确的解决一个零件在加工中的加工基准的选择、定位、夹紧、加工方法选择以及合理安排工艺路线,保证零件的加工质量。4.?进一步培养机械制图、分析计算、结构设计、编写技术文件等基本技能。1.3.设计题目题目:“拔叉(CA6140)”的夹具设计内容:铣直径为40mm上端面的立式铣床夹具设计(1)零件图1张(2)夹具总装图1张(3)夹具主要零件图若干张(每个零件一张图)(4)课程设计说明书1份2.加工零件的简介2.1.加工的零件图2.2.加工零件的作用及结构特点车床上的拨叉,它位于车床变速机构中,主要起换挡作用,使主轴回CA6140题所给的是转运动按照工作者的要求工作,获得所需的速度和扭矩。零件上方的Φ20mm的孔与操作机构相连,下方的Ф50mm的半孔则是用于与所控制齿轮所在的轴接触,通过上方的力拨动下方的齿轮变速,两零件铸造为一体,加工时分开。拔叉零件的结构不是很规范因此在机床上使用通用夹具很难加工,所以需要设计专用夹具。3.定位方案的选择3.1.零件的工艺分析CA6140车床共有两处加工表面,其间有一定位置要求。分述如下:(1)、以φ22为中心的加工表面外直径为40mm的圆面0.021的孔,以及其上下端面,上端面与孔有位置要求,孔壁φ22这一组加工表面包括:0上有一个装配时钻铰的锥孔,一个M8的螺纹孔。下端有一个47的斜凸台。这三个都没有高的位置度要求。(2)、以φ55为中心的加工表面0.50的孔,以及其上下两个端面。这两组表面有一定的位置度要55这一组加工表面包括:φ25.050.00.021的孔上下两个端面与φ22的孔有垂直度要求。即求,φ5525.00由上面分析可知,加工时应先加工一组表面,再以这组加工后表面为基准加工另外一组3.2.工艺规程设计3.2.1、确定毛坯的制造形式零件材料为HT200。考虑零件在机床运行过程中所受冲击不大,零件结构又比较简单,故选择铸件毛坯。3.2.2、基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证,生产率得以提高。否则,加工工艺过程中回问题百出,更有甚者,还会造成零件的大批报废,是生产无法正常进行。(1)、粗基准的选择。对于零件而言,尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件,则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这0.021孔的不加工外轮廓表面作为粗基准,利用一组共两块22个基准选择原则,现选取φV形块0支承这两个φ40作主要定位面,限制5个自由度,再以一个销钉限制最后1个自由度,达到完全定位,然后进行铣削。。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时,、精基准的选择(2).应该进行尺寸换算,这在以后还要专门计算,此处不再重复。3.2.3..制定工艺路线制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使...
