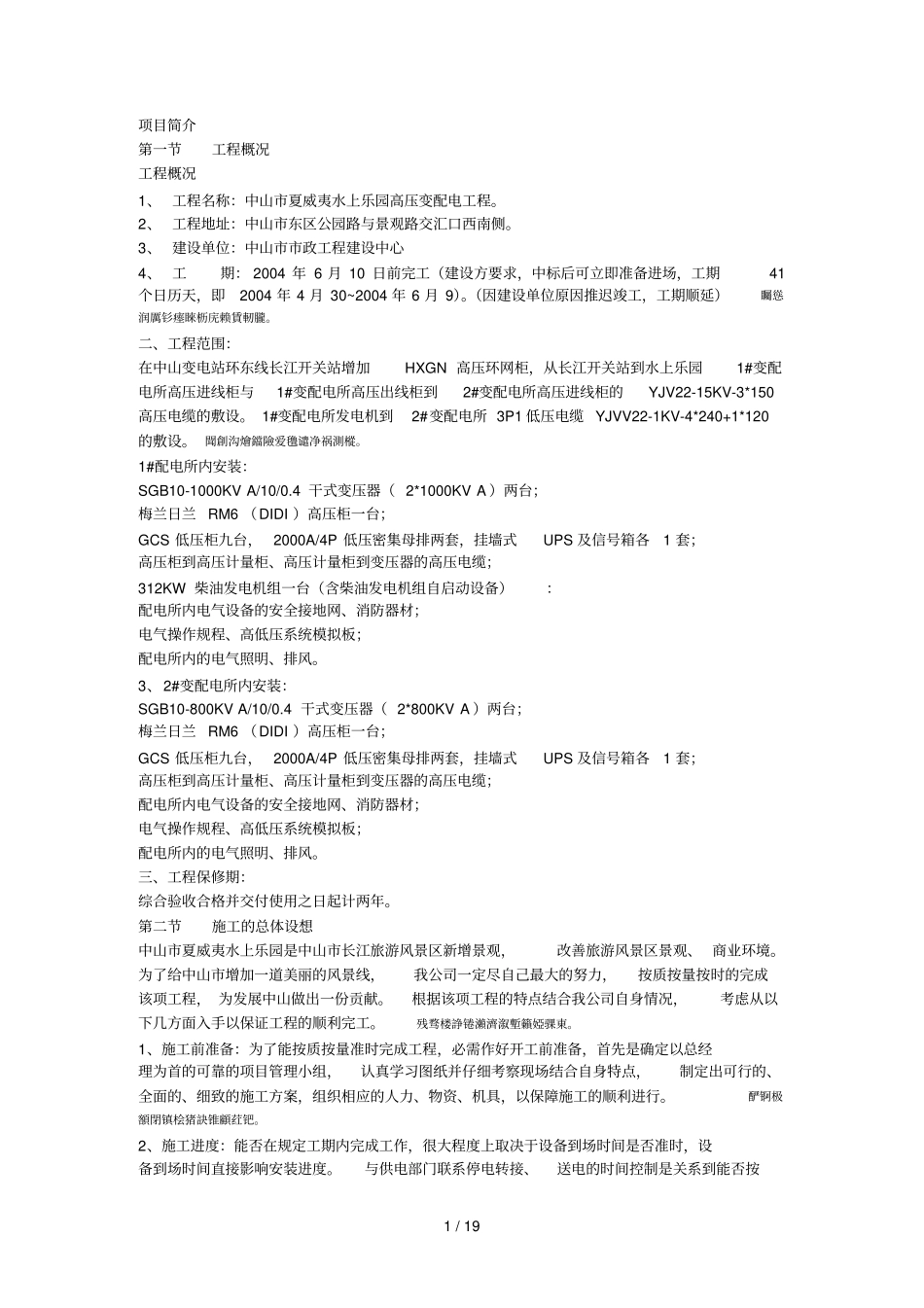

1/19项目简介第一节工程概况工程概况1、工程名称：中山市夏威夷水上乐园高压变配电工程。2、工程地址：中山市东区公园路与景观路交汇口西南侧。3、建设单位：中山市市政工程建设中心4、工期：2004年6月10日前完工（建设方要求，中标后可立即准备进场，工期41个日历天，即2004年4月30~2004年6月9）。（因建设单位原因推迟竣工，工期顺延）矚慫润厲钐瘗睞枥庑赖賃軔朧。二、工程范围：在中山变电站环东线长江开关站增加HXGN高压环网柜，从长江开关站到水上乐园1#变配电所高压进线柜与1#变配电所高压出线柜到2#变配电所高压进线柜的YJV22-15KV-3*150高压电缆的敷设。1#变配电所发电机到2#变配电所3P1低压电缆YJVV22-1KV-4*240+1*120的敷设。聞創沟燴鐺險爱氇谴净祸測樅。1#配电所内安装：SGB10-1000KVA/10/0.4干式变压器（2*1000KVA）两台；梅兰日兰RM6（DIDI）高压柜一台；GCS低压柜九台，2000A/4P低压密集母排两套，挂墙式UPS及信号箱各1套；高压柜到高压计量柜、高压计量柜到变压器的高压电缆；312KW柴油发电机组一台（含柴油发电机组自启动设备）：配电所内电气设备的安全接地网、消防器材；电气操作规程、高低压系统模拟板；配电所内的电气照明、排风。3、2#变配电所内安装：SGB10-800KVA/10/0.4干式变压器（2*800KVA）两台；梅兰日兰RM6（DIDI）高压柜一台；GCS低压柜九台，2000A/4P低压密集母排两套，挂墙式UPS及信号箱各1套；高压柜到高压计量柜、高压计量柜到变压器的高压电缆；配电所内电气设备的安全接地网、消防器材；电气操作规程、高低压系统模拟板；配电所内的电气照明、排风。三、工程保修期：综合验收合格并交付使用之日起计两年。第二节施工的总体设想中山市夏威夷水上乐园是中山市长江旅游风景区新增景观，改善旅游风景区景观、商业环境。为了给中山市增加一道美丽的风景线，我公司一定尽自己最大的努力，按质按量按时的完成该项工程，为发展中山做出一份贡献。根据该项工程的特点结合我公司自身情况，考虑从以下几方面入手以保证工程的顺利完工。残骛楼諍锩瀨濟溆塹籟婭骒東。1、施工前准备：为了能按质按量准时完成工程，必需作好开工前准备，首先是确定以总经理为首的可靠的项目管理小组，认真学习图纸并仔细考察现场结合自身特点，制定出可行的、全面的、细致的施工方案，组织相应的人力、物资、机具，以保障施工的顺利进行。酽锕极額閉镇桧猪訣锥顧荭钯。2、施工进度：能否在规定工期内完成工作，很大程度上取决于设备到场时间是否准时，设备到场时间直接影响安装进度。与供电部门联系停电转接、送电的时间控制是关系到能否按2/19时完工的重要原因之一，只要能控制好以上两个时间就能对整个施工进度进行有效的控制，保证按时完工。彈贸摄尔霁毙攬砖卤庑诒尔肤。3、施工质量：工期虽然很短，但质量仍然是首位，根据ISO9002确定的质量管理体系，建立以总经理为首的质量管理小组，参照GB50254-50259-96、GB50169-93、GBJ148-90、GB50171-92、GBJ147-90、GB50168-92等规范对施工前、中、后进行全面质量管理，实现工程质量优良率达到100%。謀荞抟箧飆鐸怼类蒋薔點鉍杂。4、安全文明施工措施：由于施工环境情况复杂，施工面积大，相应已增加了不少安全事故隐患，对文明施工增加了不少困难，因此，我公司根据ISO1400与OHSAS8000确定的环境管理体系与安全管理体系与结合《建筑施工安全检查标准JGJ59-99》与《广东省建筑工程文明施工检查评分细则》成立现场安全与环境管理小组。对施工现场进行实时监控，把安全事故控制为零，达到文明工地标准。厦礴恳蹒骈時盡继價骚卺癩龔。第三节施工段划分与施工程序一、施工段划分根据甲方要求完工日期，以及现在施工现场的情况，结合我公司各方面的情况，计划将整个改造工程划分为三个路段进行施工。茕桢广鳓鯡选块网羈泪镀齐鈞。第一施工段：中山变电站环东线长江开关站增加HXGN高压环网柜与从长江开关站到水上乐园1#变配电所高压进线柜的YJV22-15KV-3*150高压电缆的敷设为第一施工段。鹅娅尽損鹌惨歷茏鴛賴縈诘聾。第二施工段：1#变配电所设备、装置、器材、设施的安装。第三施工段：1#变配电所高压出线柜到2#变配电所高压进线...
