热焚烧式焚烧炉工艺计算VIP免费

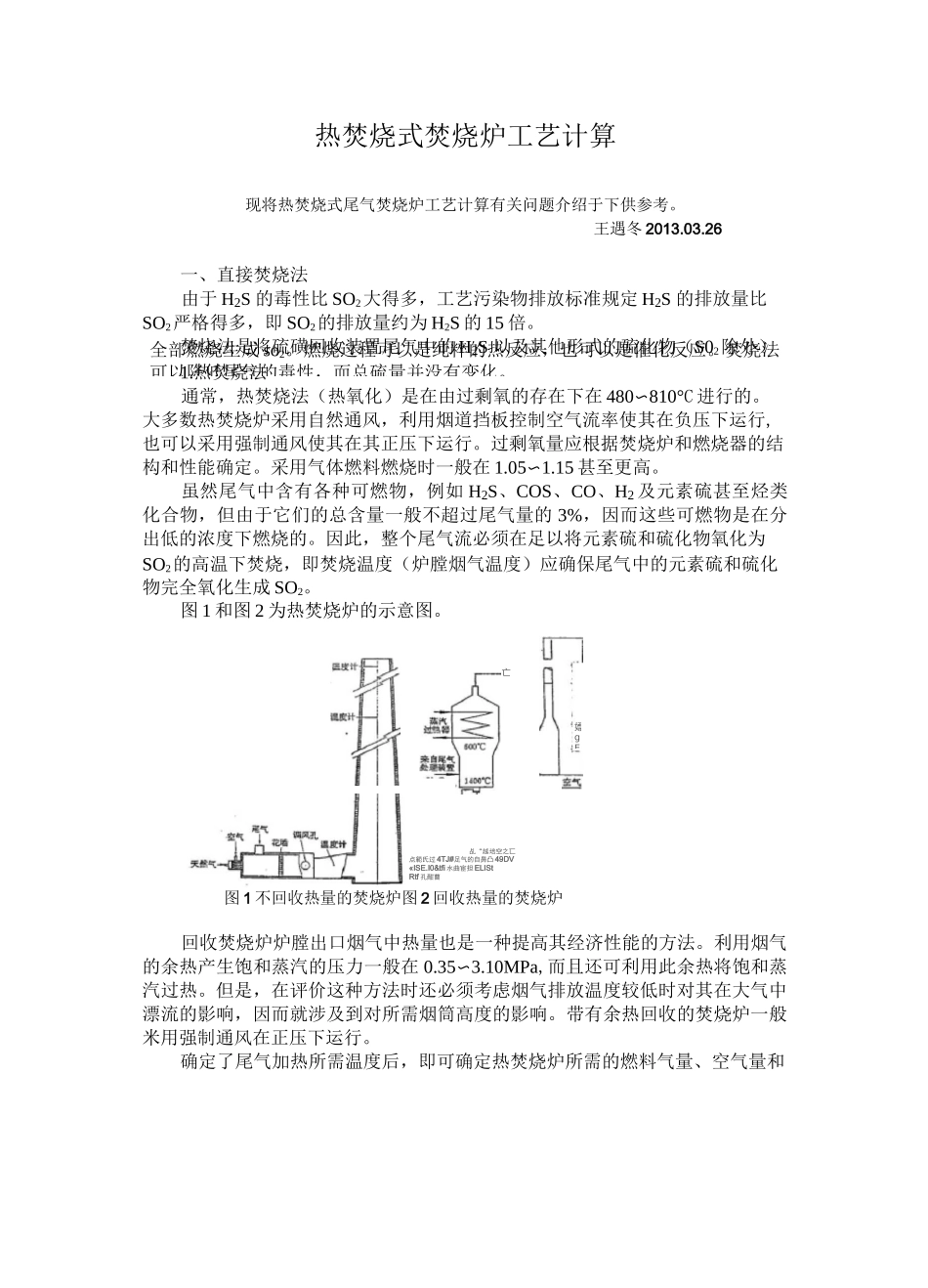

全部燃烧生成so2。燃烧过程可以是纯粹的热反应，也可以是催化反应。焚烧法可以降低尾气的毒性，而总硫量并没有变化。乩“越培空之匸点範氏过4TJ#足气的自鼻凸49DV«ISE.I0&tfi水曲宦担ELIStRtf孔酣曹热焚烧式焚烧炉工艺计算现将热焚烧式尾气焚烧炉工艺计算有关问题介绍于下供参考。王遇冬2013.03.26一、直接焚烧法由于H2S的毒性比SO2大得多，工艺污染物排放标准规定H2S的排放量比SO2严格得多，即SO2的排放量约为H2S的15倍。焚烧法是将硫磺回收装置尾气中的H2S以及其他形式的硫化物（S02除外）1.热焚烧法通常，热焚烧法（热氧化）是在由过剩氧的存在下在480〜810°C进行的。大多数热焚烧炉采用自然通风，利用烟道挡板控制空气流率使其在负压下运行,也可以采用强制通风使其在其正压下运行。过剩氧量应根据焚烧炉和燃烧器的结构和性能确定。采用气体燃料燃烧时一般在1.05〜1.15甚至更高。虽然尾气中含有各种可燃物，例如H2S、COS、CO、H2及元素硫甚至烃类化合物，但由于它们的总含量一般不超过尾气量的3%，因而这些可燃物是在分出低的浓度下燃烧的。因此，整个尾气流必须在足以将元素硫和硫化物氧化为SO2的高温下焚烧，即焚烧温度（炉膛烟气温度）应确保尾气中的元素硫和硫化物完全氧化生成SO2。图1和图2为热焚烧炉的示意图。图1不回收热量的焚烧炉图2回收热量的焚烧炉回收焚烧炉炉膛出口烟气中热量也是一种提高其经济性能的方法。利用烟气的余热产生饱和蒸汽的压力一般在0.35〜3.10MPa,而且还可利用此余热将饱和蒸汽过热。但是，在评价这种方法时还必须考虑烟气排放温度较低时对其在大气中漂流的影响，因而就涉及到对所需烟筒高度的影响。带有余热回收的焚烧炉一般米用强制通风在正压下运行。确定了尾气加热所需温度后，即可确定热焚烧炉所需的燃料气量、空气量和亡嫖gEn—ir1「nri§:■*7—11-11fI高温烟气量。一般情况下焚烧炉的尺寸按高温烟气在炉膛的停留时间至少为0.5s确定，有时也可高至1.5s。停留时间越长，为了满足环保要求所需的焚烧温度就越低。图3是一个典型的热焚烧炉，为了符合最严格的H2S排放要求，即10X10-6（体积分数）时的高温烟气停留时间与温度的关系。高温烟气在炉膛中的停留时间确定后，即可求得炉膛体积，并需核对其体积热流密度（体积热强度）是否合适。2.催化焚烧法采用催化焚烧法（催化氧化法）可以将焚烧炉的燃料气消耗量明显降低。此法系通过燃料气与流量加以控制的空气燃烧放热将尾气流加热至大约310〜420°C,然后将加热了的尾气通过催化剂床层焚烧催化焚烧一般采用强制通风，在正压下运行以便使过剩空气量的控制更加精确。当燃料气费用很贵，采用常规的热焚烧法不经济时可考虑采用催化焚烧法。二、燃烧过程计算由上可知，在尾气焚烧炉中的燃烧过程包括燃料气的燃烧和尾气中可燃物的燃烧两部分。其中，前者是为尾气中可燃物燃烧提供足够的高温，后者是为了将尾气中的元素硫和硫化物完全氧化生成so2。二者的燃烧过程计算基本相同，只是尾气中仅仅是一些可燃物进行燃烧，其他非可燃物则作为惰性气体被加热后进入高温烟气中。。现以燃料气燃烧过程为例加以说明。㈠燃料的种类、组成和发热量油气生产过程中采用的燃料有液体燃料和气体燃料两种。液体燃料多为重质燃料油，气体燃料则多为天然气。燃料最重要的特性是其组成（燃料油为元素组成，燃料气为组分组成）和发热量。1.燃料组成燃料油的元素组成通常用油中所含的碳（C）、氢（H）、氧（0）、氮（N）、水分（W）和灰分（A）的质量百分数来表示。其中主要是碳和氢。氧、氮和灰分的含量很少，往往可以忽略不计。燃料油的元素组成可用元素分析法直接确定，在无实验数据时，也可根据燃料油的相对密度由经验公式估算。曲曲：HtSMax.--SSSidbrifiiBrtGaswFL占一左$富图3焚烧炉内烟气停留时间与所需温度的典型关系图基准：烟气中H2S最高含量10X10-6（体积分数），O2含量约为2%③S+O2-SO2高发热Q=4.1或78*246S2-6O-1)6l高发热气体燃料的组成则用各组分的体积百分数或摩尔百分数表示。2.燃料的发热量单位质量液体燃料或单位体积气体燃料完全燃烧时的热效应称为燃料的燃烧热。燃烧热的绝对值称为燃料的热值。对于反...
