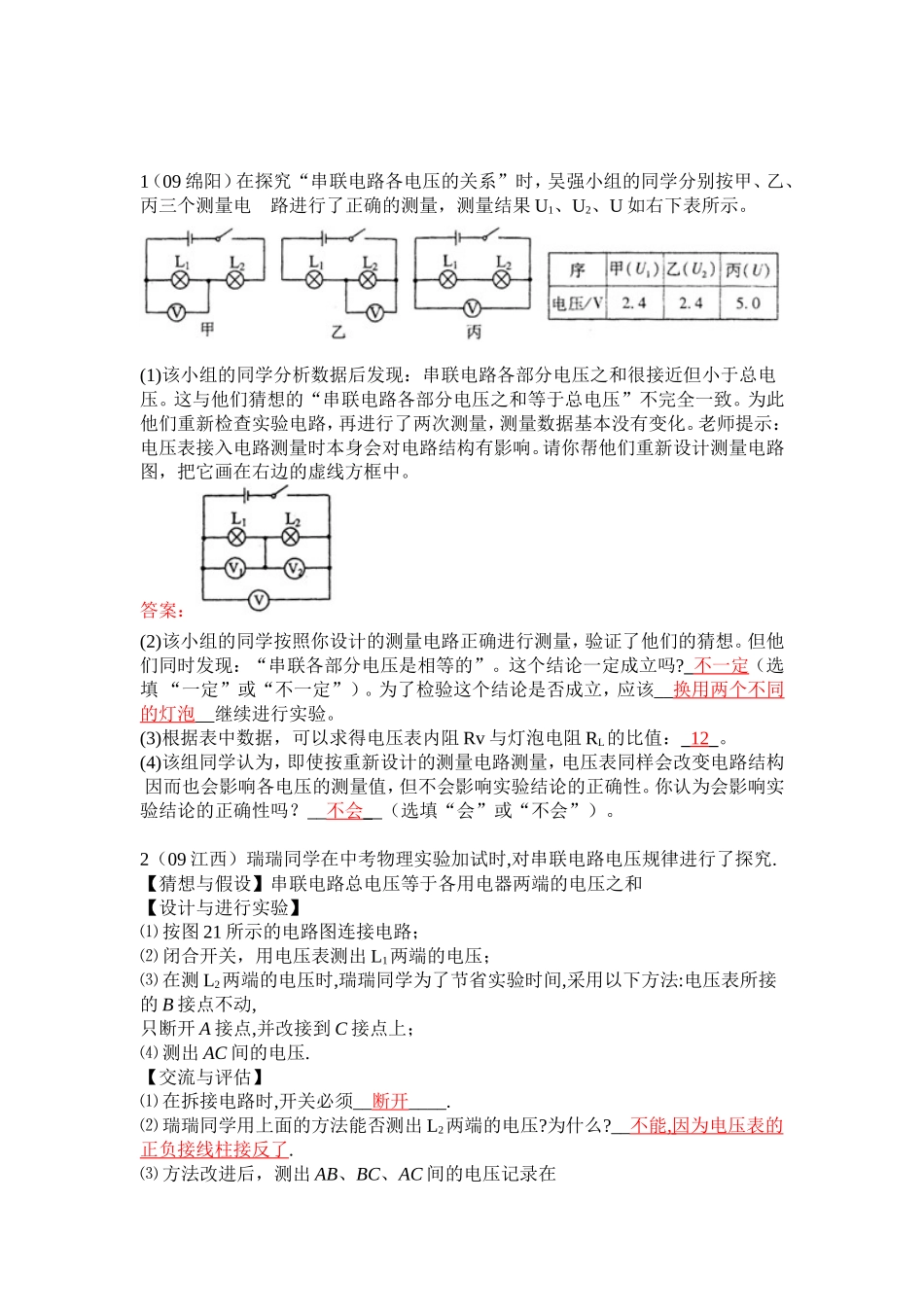

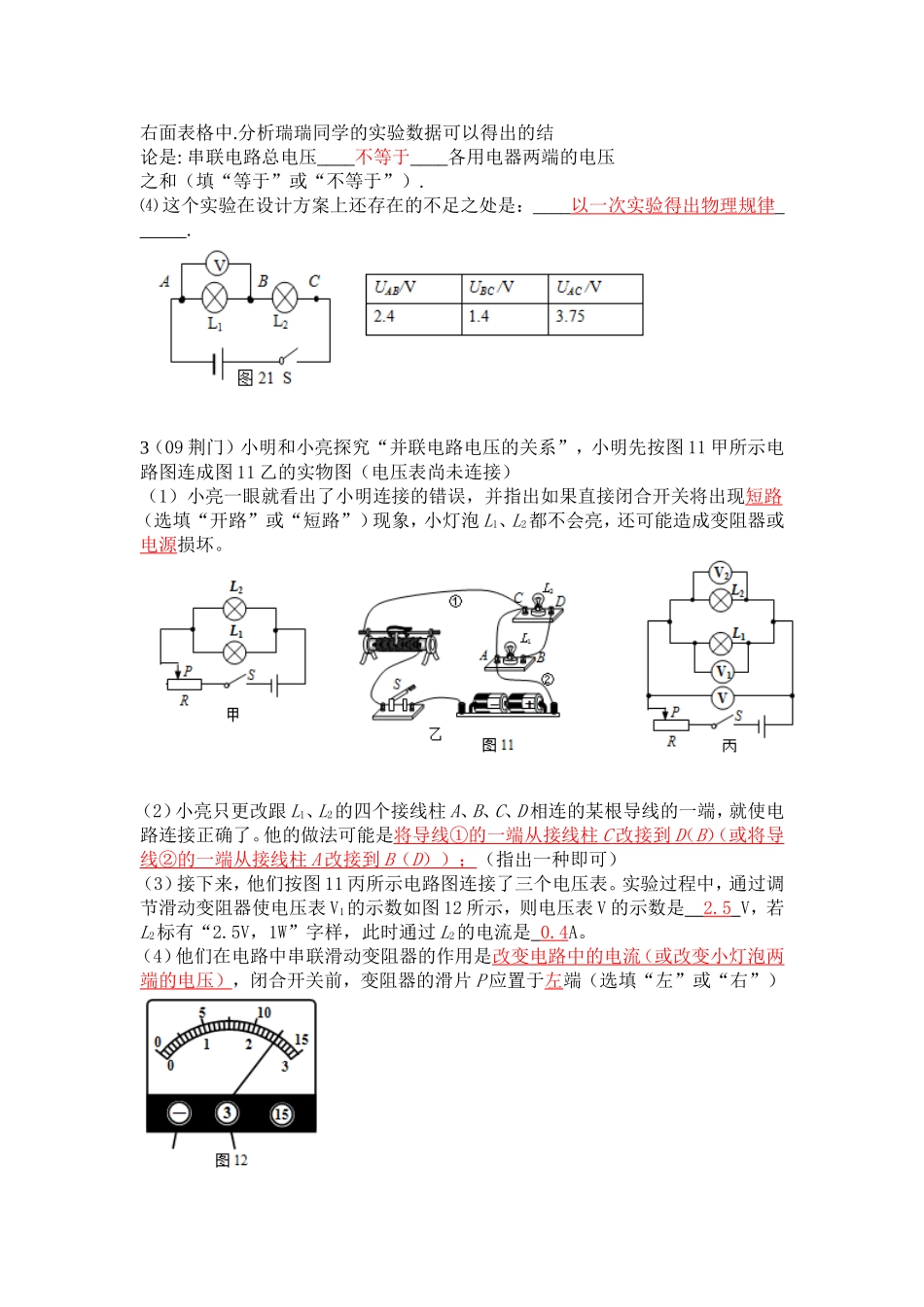

1（09绵阳）在探究“串联电路各电压的关系”时，吴强小组的同学分别按甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如右下表所示。(1)该小组的同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压。这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致。为此他们重新检查实验电路，再进行了两次测量，测量数据基本没有变化。老师提示：电压表接入电路测量时本身会对电路结构有影响。请你帮他们重新设计测量电路图，把它画在右边的虚线方框中。答案：(2)该小组的同学按照你设计的测量电路正确进行测量，验证了他们的猜想。但他们同时发现：“串联各部分电压是相等的”。这个结论一定成立吗?不一定（选填“一定”或“不一定”）。为了检验这个结论是否成立，应该__换用两个不同的灯泡__继续进行实验。(3)根据表中数据，可以求得电压表内阻Rv与灯泡电阻RL的比值：12。(4)该组同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构因而也会影响各电压的测量值，但不会影响实验结论的正确性。你认为会影响实验结论的正确性吗？__不会__（选填“会”或“不会”）。2（09江西）瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】⑴按图21所示的电路图连接电路；⑵闭合开关，用电压表测出L1两端的电压；⑶在测L2两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；⑷测出AC间的电压.【交流与评估】⑴在拆接电路时,开关必须__断开____.⑵瑞瑞同学用上面的方法能否测出L2两端的电压?为什么?__不能,因为电压表的正负接线柱接反了.⑶方法改进后，测出AB、BC、AC间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是:串联电路总电压____不等于____各用电器两端的电压之和（填“等于”或“不等于”）.⑷这个实验在设计方案上还存在的不足之处是：____以一次实验得出物理规律______.3（09荆门）小明和小亮探究“并联电路电压的关系”，小明先按图11甲所示电路图连成图11乙的实物图（电压表尚未连接）（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现短路（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或电源损坏。（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。他的做法可能是将导线①的一端从接线柱C改接到D（B）（或将导线②的一端从接线柱A改接到B（D））；（指出一种即可）（3）接下来，他们按图11丙所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图12所示，则电压表V的示数是2.5V，若L2标有“2.5V，1W”字样，此时通过L2的电流是0.4A。（4）他们在电路中串联滑动变阻器的作用是改变电路中的电流（或改变小灯泡两端的电压），闭合开关前，变阻器的滑片P应置于左端（选填“左”或“右”）1（09泰安）下列电路正确的是2（09兰州）在图3所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是D1(09柳州)图9甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2。木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是_________，否则是另一种连接方式。(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图9乙所示，可初步判断通过灯厶的电流可能是____________A，也可能是___________A。(3)小聪先后将电压表分别并联接在ab、cd、ad之间，电压表示数均为3V，这表明两灯的连接方式是______________。2(09湛江）在图7所示电路中，当闭合开关后，两个电压表指针偏转均为图8所示，则电阻R1和R2两端的电压分别为7.2V和1.8_V．1(09娄底)如图，L是灯泡，且两...
