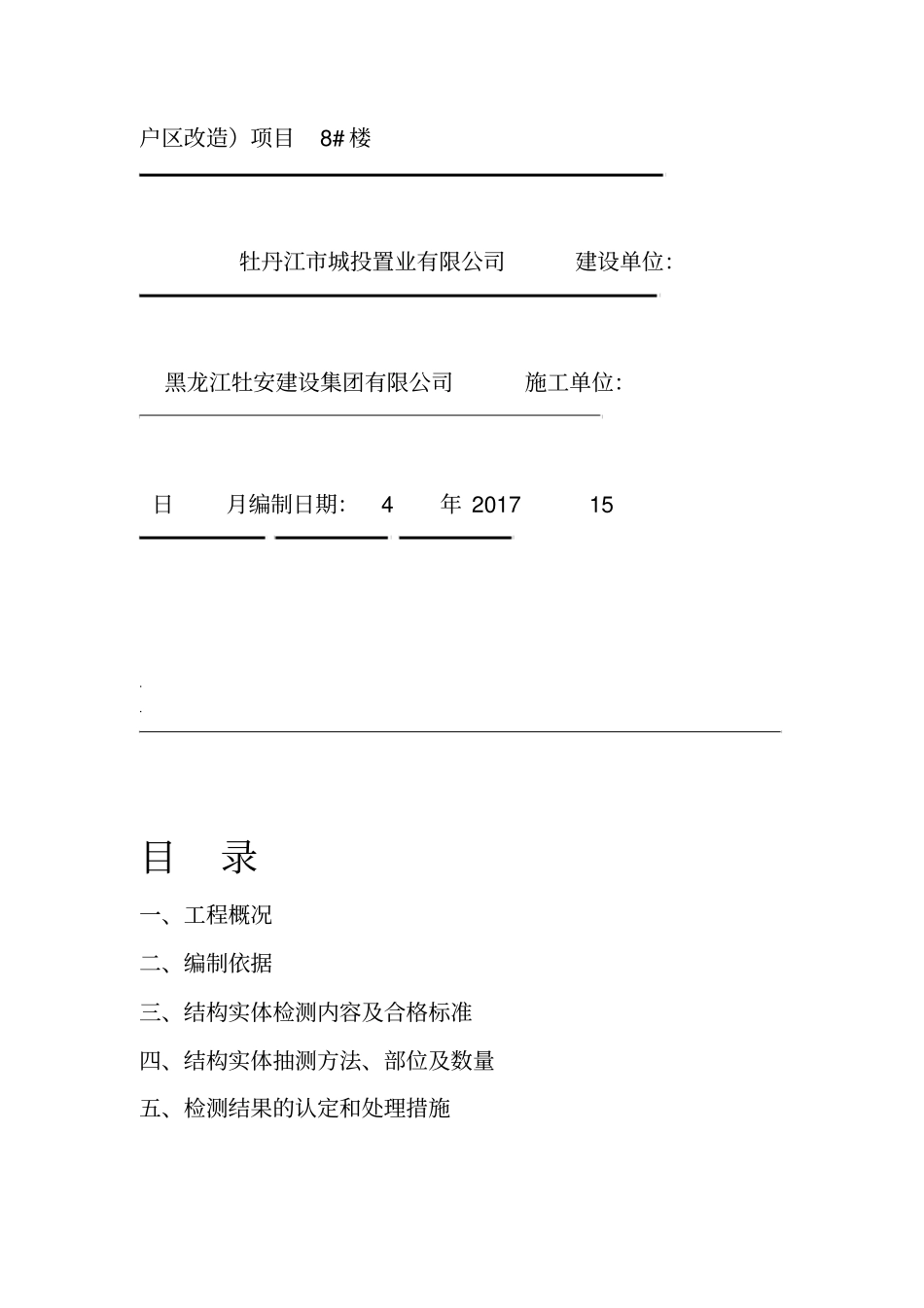

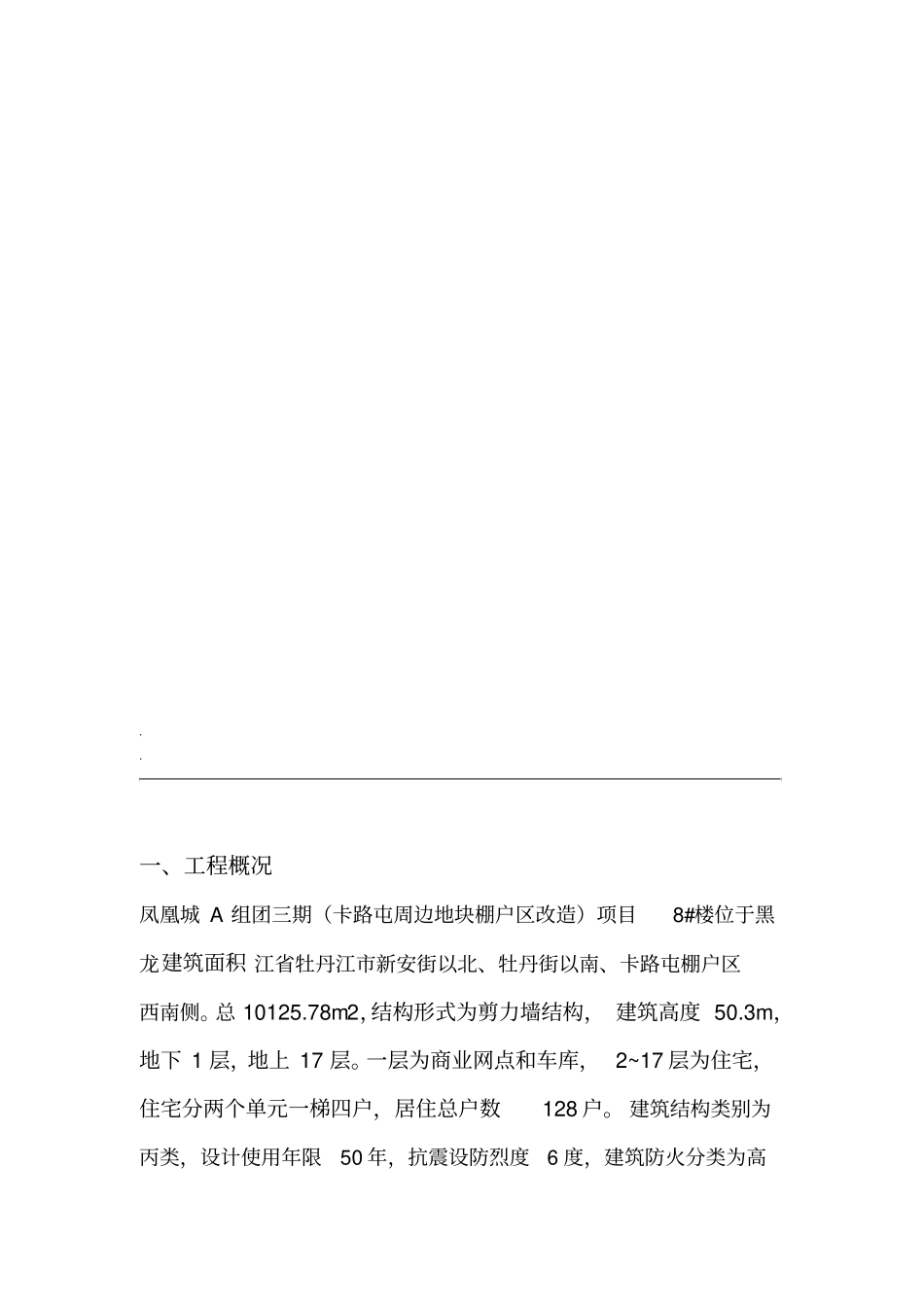

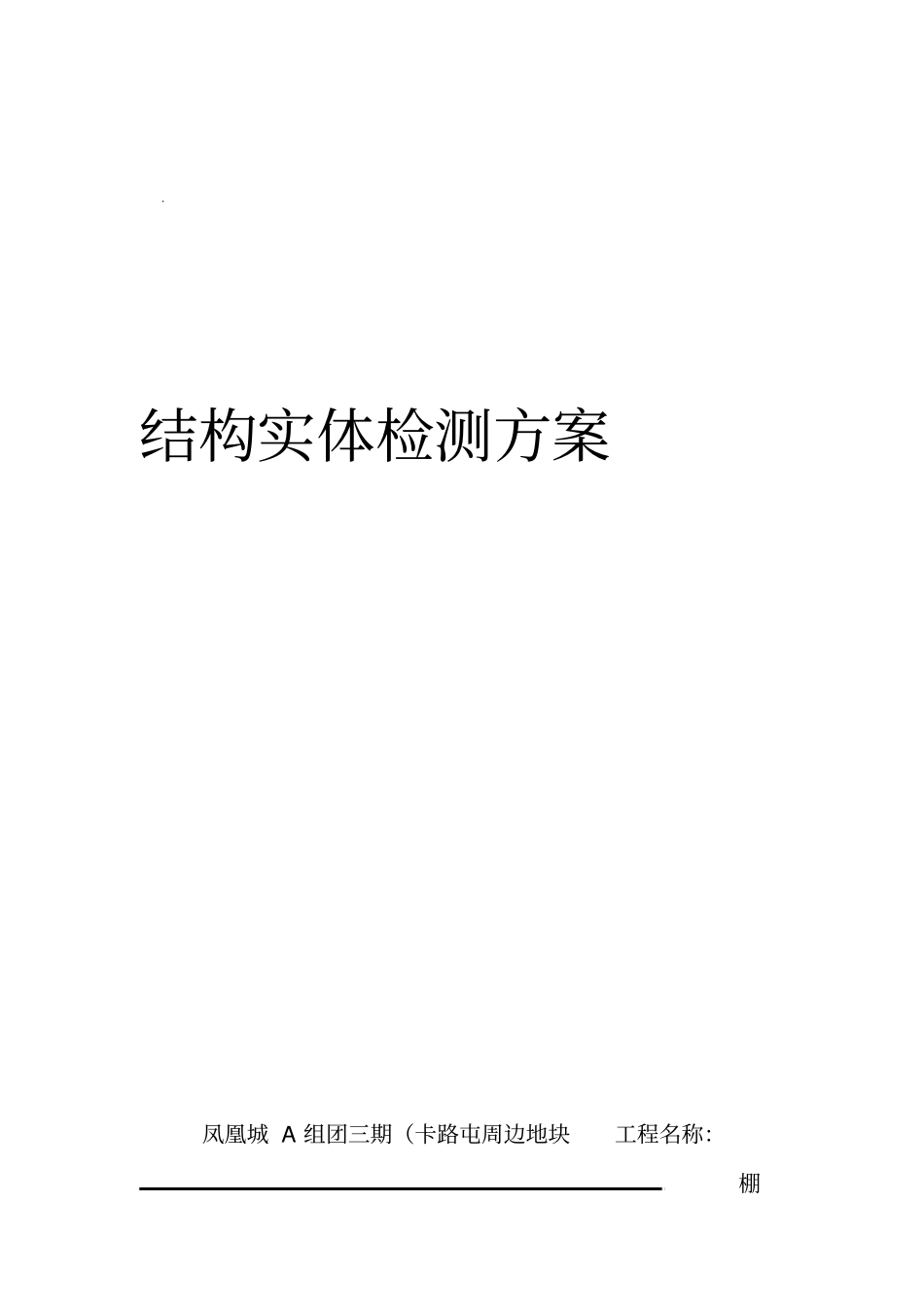

.结构实体检测方案凤凰城A组团三期（卡路屯周边地块工程名称：棚户区改造）项目8#楼牡丹江市城投置业有限公司建设单位：黑龙江牡安建设集团有限公司施工单位：日月编制日期：4年201715..目录一、工程概况二、编制依据三、结构实体检测内容及合格标准四、结构实体抽测方法、部位及数量五、检测结果的认定和处理措施..一、工程概况凤凰城A组团三期（卡路屯周边地块棚户区改造）项目8#楼位于黑龙建筑面积江省牡丹江市新安街以北、牡丹街以南、卡路屯棚户区西南侧。总10125.78m2，结构形式为剪力墙结构，建筑高度50.3m，地下1层，地上17层。一层为商业网点和车库，2~17层为住宅，住宅分两个单元一梯四户，居住总户数128户。建筑结构类别为丙类，设计使用年限50年，抗震设防烈度6度，建筑防火分类为高层二类，耐火等级为二级。基础为C40钻孔压浆超流态混凝土灌注桩，基础承台、地下室底板均采用C40抗渗混凝土，抗渗等级P6；剪力墙、顶梁板混凝土等级均为C40；一层~十七层剪力墙混凝土等级为C30，一至十七层梁、板混凝土等级为C25。±0.000相当于绝对高程240.55m，建筑室内外高差为0.15米。地下室底板标高-5.0m，地下室顶板标高-1.0m，一层车库层高3.9m，标准层层高2.9m。楼板厚度（mm）：地下室底板300、地下室顶板180、标准层100；剪力墙厚度：地下室300、标准层200。混凝土等级保护层厚度地下室底板C40P6顶面25底面50承台C40P6底面：50承台梁C40P6底面50侧面和顶面35地下室顶梁（有覆土）35地下室顶板（有覆土）25剪力墙、柱..本工程各职能单位如下：工程名称凤凰城A组团三期（卡路屯周边地块棚户区改造）8#楼建设单位牡丹江市城投置业有限公司设计单位黑龙江省建筑设计研究院勘察单位牡丹江明月岩土工程有限责任公司监理单位黑龙江清宇建设工程监理有限责任公司施工单位黑龙江牡安建设集团有限公司质量监督单位牡丹江工程质量监督站检测机构牡丹江科研建筑工程质量检测有限公司/竣工日期开2017.4.15-2018.12.31二、编制依据1、《建设工程质量检测管理办法》；2、《建筑工程施工质量验收统一标准》（GB50300-2013）；3、《混凝土结构工程质量验收规范》（GB50204-2015）；4、《混凝土强度检验评定标准》GB/T50107-2010；5、《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）；6、《建筑结构检测技术标准》（GB/T50344-2004）；7、《工程测量规范》（GB50026-2007）；8、《混凝土强度检验评分标准》（GB/T50107-2010）；9、《混凝土质量控制标准》（GB50164-2011）；10、《建筑施工手册》；11、《混凝土结构工程施工规范》GB50666-201112、凤凰城A组团三期（卡路屯周边地块棚户区改造）项目8#楼图纸..三、结构实体检测内容及合格标准1、对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。结构实体的检测内容包括混凝土强度、钢筋保护层厚度、结构实体位置与尺寸偏差检验。本工程结构实体检测委托牡丹江科研建筑工程质量检测有限公司，结构实体检验应由监理单位组织施工单位实施，并见证实施过程。2、结构实体质量检验项目合格的判定标准。⑴结构实体混凝土强度检验按不同强度等级分别检验，优先选用同条件养护试块方法检验结构实体混凝土强度。①判定标准：对同一强度等级的同条件养护试件，其强度值应除以0.88后按现行国家标准进行评定，评定结构符合要求可判定结构实体混凝土强度合格）。⑵当未取得同条件养护试块强度或同条件养护试件强度检验不符合要求时，可采用回填—取芯的方法进行检验。①判定标准：三个芯样的抗压强度算术平均值不小于设计要求的混凝土强度等级值的88%②判定标准：三个芯样的抗压强度最小值不小于设计要求的混凝土强度等级值的80%。3、钢筋保护层的合格判定标准为：构件类型允许误差（mm）+10,-7梁+8,-5板4、结构实体位置与尺寸偏差项目应分别进行验收，并应符合下列规定。①当检验项目的合格率为80%及以上时，可判定为合格。②当检验项目的合格率小于80%但不小于70%时，可在抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为80%以上时，仍可判为合格。四、结构实体抽测方法、部位及数量㈠、同条件养护试件1、同条件养护试件的取样与...
