温度传感器课程设计报告VIP免费

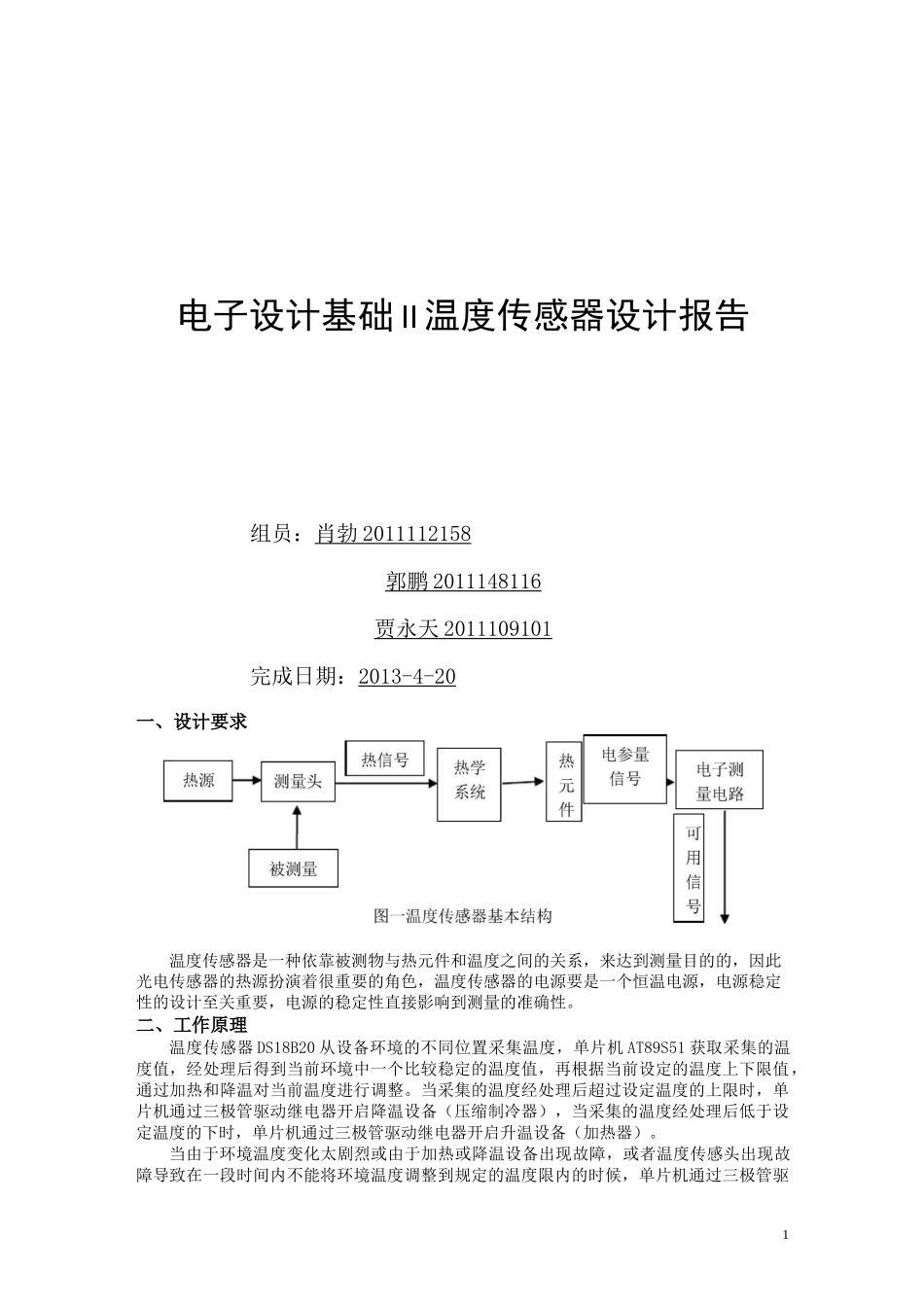

温度传感器课程设计报告_第1页
1/6

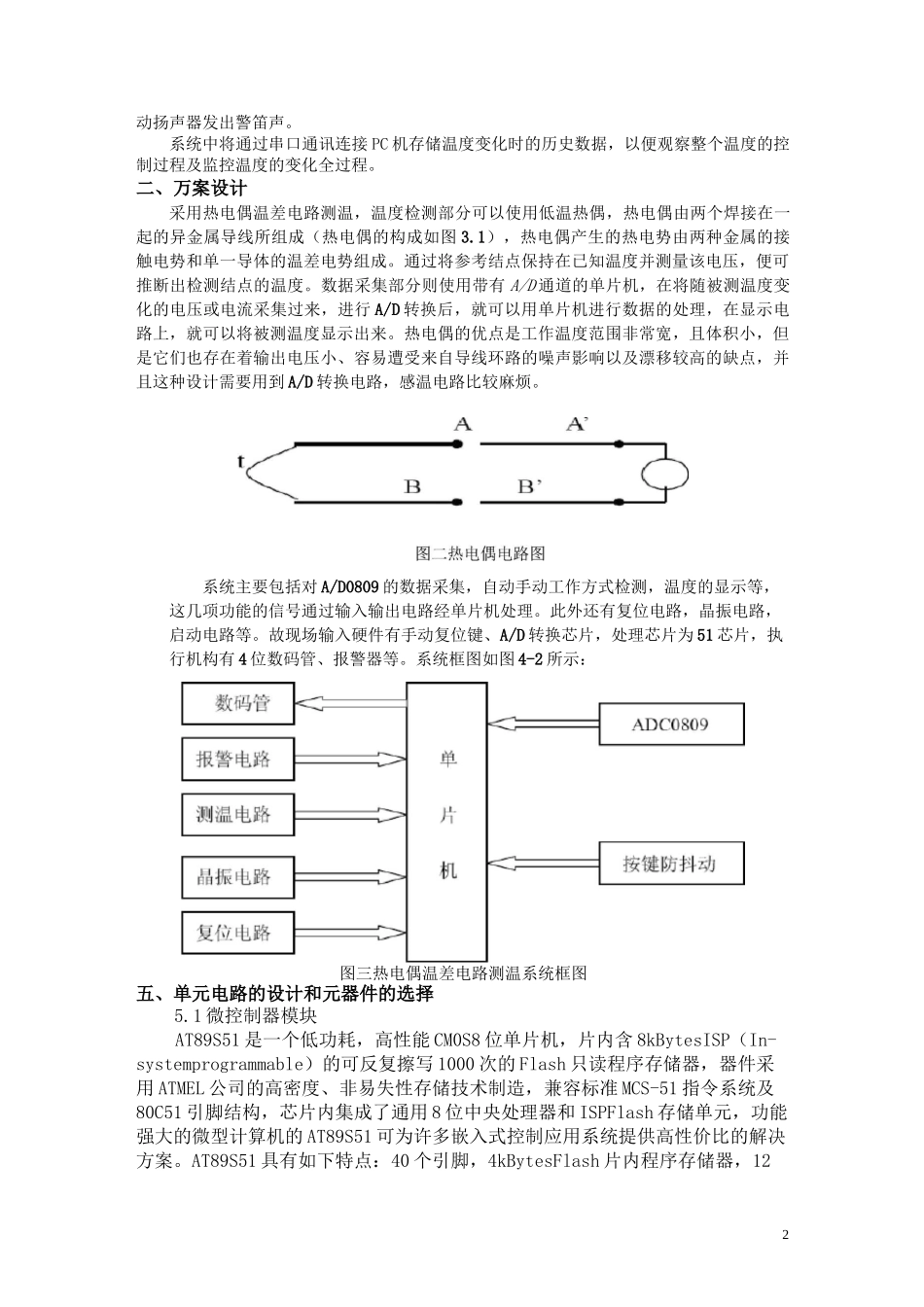

温度传感器课程设计报告_第2页
2/6

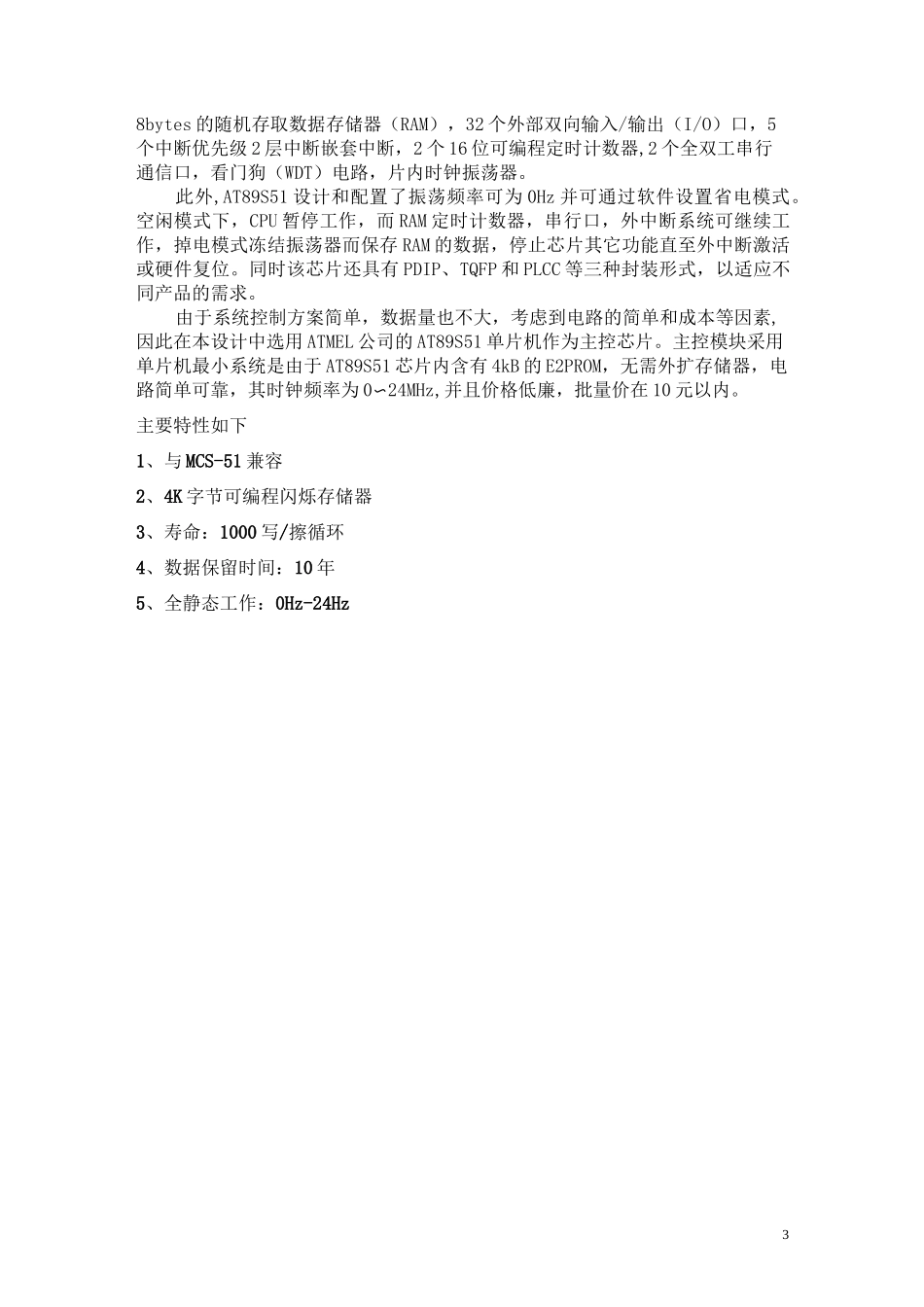

温度传感器课程设计报告_第3页
3/6
1电子设计基础II温度传感器设计报告组员:肖勃2011112158郭鹏2011148116贾永天2011109101完成日期:2013-4-20一、设计要求温度传感器是一种依靠被测物与热元件和温度之间的关系,来达到测量目的的,因此光电传感器的热源扮演着很重要的角色,温度传感器的电源要是一个恒温电源,电源稳定性的设计至关重要,电源的稳定性直接影响到测量的准确性。二、工作原理温度传感器DS18B20从设备环境的不同位置采集温度,单片机AT89S51获取采集的温度值,经处理后得到当前环境中一个比较稳定的温度值,再根据当前设定的温度上下限值,通过加热和降温对当前温度进行调整。当采集的温度经处理后超过设定温度的上限时,单片机通过三极管驱动继电器开启降温设备(压缩制冷器),当采集的温度经处理后低于设定温度的下时,单片机通过三极管驱动继电器开启升温设备(加热器)。当由于环境温度变化太剧烈或由于加热或降温设备出现故障,或者温度传感头出现故障导致在一段时间内不能将环境温度调整到规定的温度限内的时候,单片机通过三极管驱2动扬声器发出警笛声。系统中将通过串口通讯连接PC机存储温度变化时的历史数据,以便观察整个温度的控制过程及监控温度的变化全过程。二、万案设计采用热电偶温差电路测温,温度检测部分可以使用低温热偶,热电偶由两个焊接在一起的异金属导线所组成(热电偶的构成如图3.1),热电偶产生的热电势由两种金属的接触电势和单一导体的温差电势组成。通过将参考结点保持在已知温度并测量该电压,便可推断出检测结点的温度。数据采集部分则使用带有A/D通道的单片机,在将随被测温度变化的电压或电流采集过来,进行A/D转换后,就可以用单片机进行数据的处理,在显示电路上,就可以将被测温度显示出来。热电偶的优点是工作温度范围非常宽,且体积小,但是它们也存在着输出电压小、容易遭受来自导线环路的噪声影响以及漂移较高的缺点,并且这种设计需要用到A/D转换电路,感温电路比较麻烦。系统主要包括对A/D0809的数据采集,自动手动工作方式检测,温度的显示等,这几项功能的信号通过输入输出电路经单片机处理。此外还有复位电路,晶振电路,启动电路等。故现场输入硬件有手动复位键、A/D转换芯片,处理芯片为51芯片,执行机构有4位数码管、报警器等。系统框图如图4-2所示:图三热电偶温差电路测温系统框图五、单元电路的设计和元器件的选择5.1微控制器模块AT89S51是一个低功耗,高性能CM0S8位单片机,片内含8kBytesISP(In-systemprogrammable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及80C51引脚结构,芯片内集成了通用8位中央处理器和ISPFlash存储单元,功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。AT89S51具有如下特点:40个引脚,4kBytesFlash片内程序存储器,1238bytes的随机存取数据存储器(RAM),32个外部双向输入/输出(I/O)口,5个中断优先级2层中断嵌套中断,2个16位可编程定时计数器,2个全双工串行通信口,看门狗(WDT)电路,片内时钟振荡器。此外,AT89S51设计和配置了振荡频率可为0Hz并可通过软件设置省电模式。空闲模式下,CPU暂停工作,而RAM定时计数器,串行口,外中断系统可继续工作,掉电模式冻结振荡器而保存RAM的数据,停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有PDIP、TQFP和PLCC等三种封装形式,以适应不同产品的需求。由于系统控制方案简单,数据量也不大,考虑到电路的简单和成本等因素,因此在本设计中选用ATMEL公司的AT89S51单片机作为主控芯片。主控模块采用单片机最小系统是由于AT89S51芯片内含有4kB的E2PROM,无需外扩存储器,电路简单可靠,其时钟频率为0〜24MHz,并且价格低廉,批量价在10元以内。主要特性如下1、与MCS-51兼容2、4K字节可编程闪烁存储器3、寿命:1000写/擦循环4、数据保留时间:10年5、全静态工作:0Hz-24Hz46、三级程序存储器锁定7、128*8位内部RAM8、32可编程I/O线9、两个16位定时器/计数器10、5个中断源11、可编程串行通道12、低功耗的闲置和掉电模式13、片内振荡器和时钟电...
