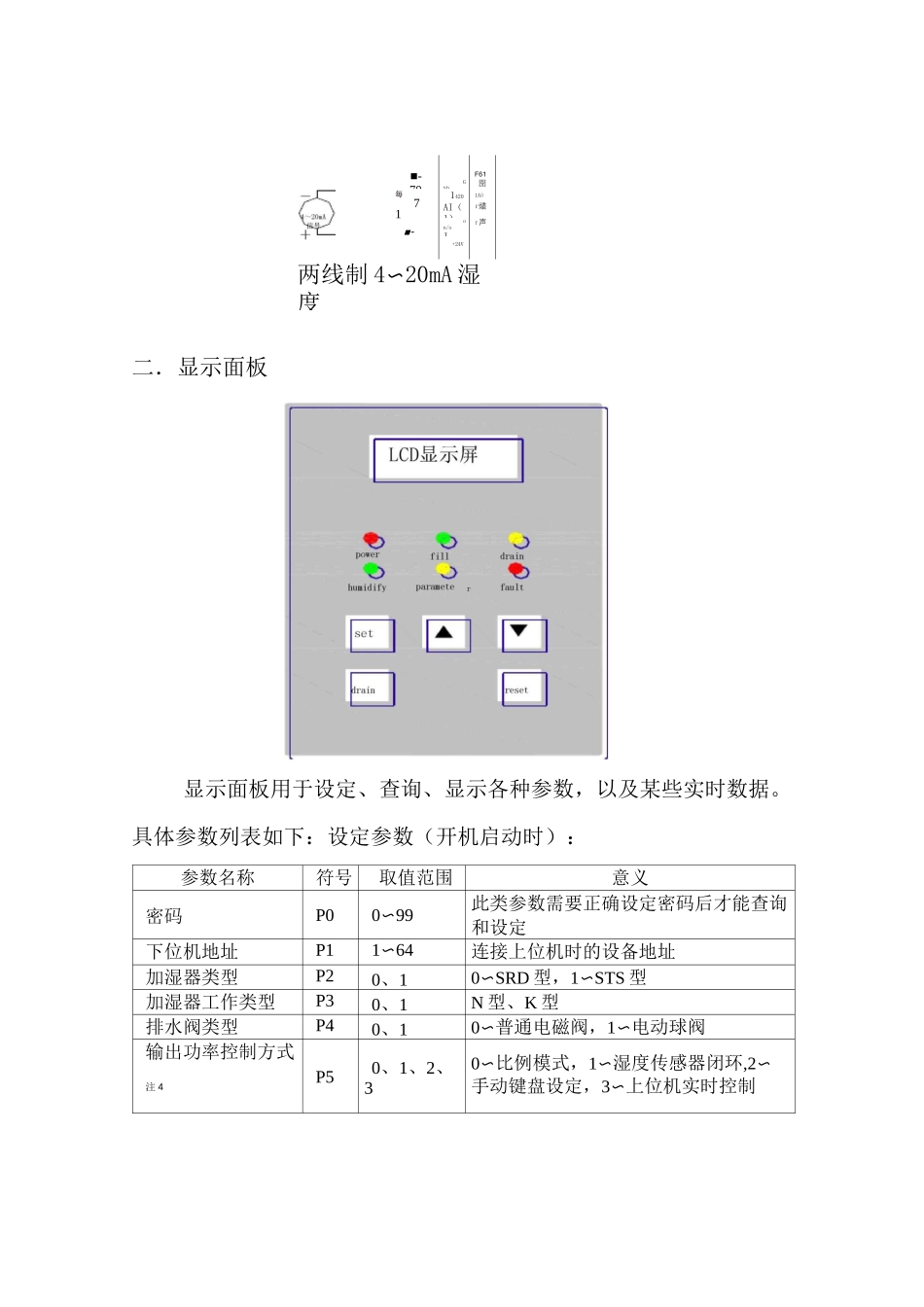

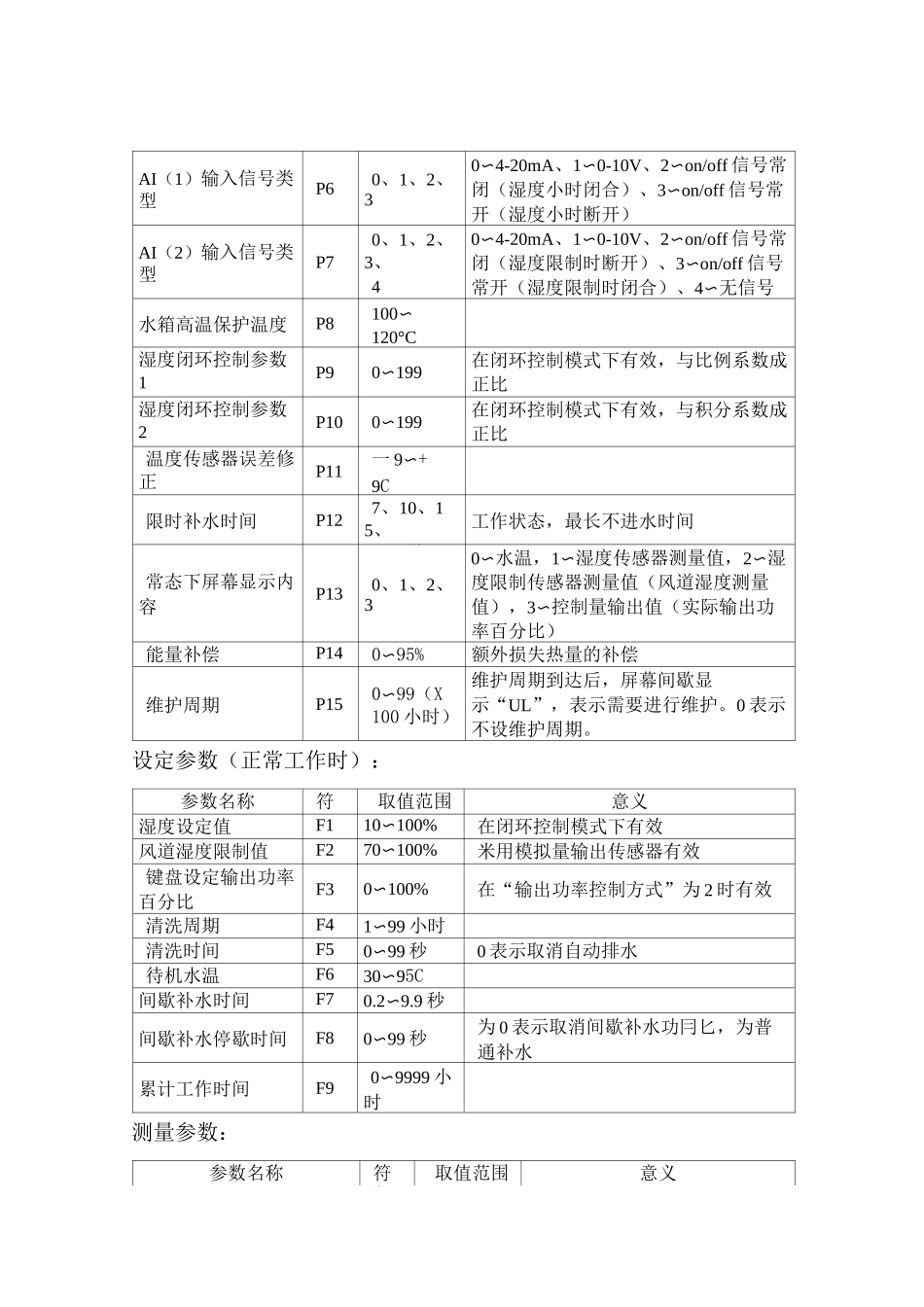

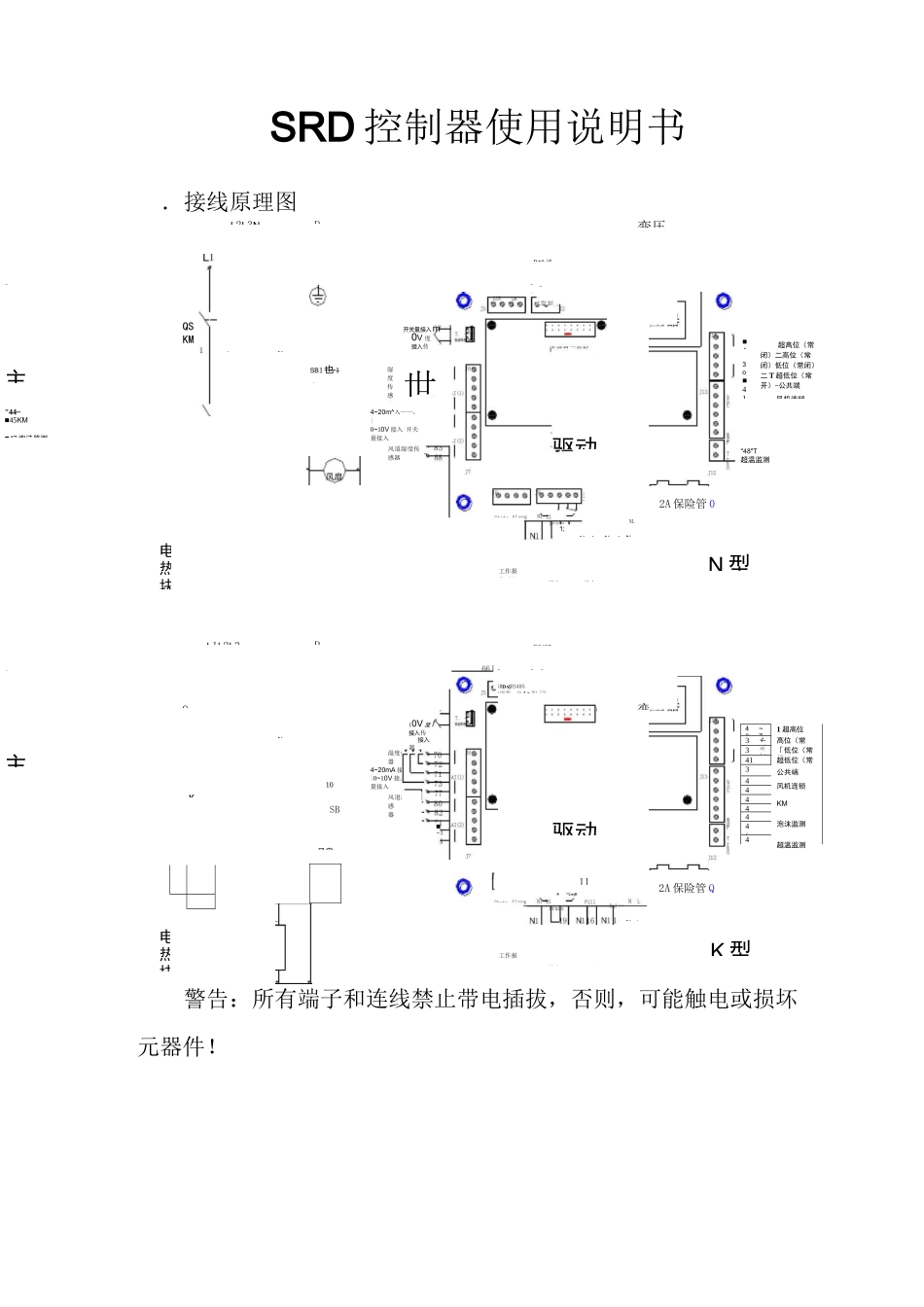

电热块QSKML2L3NNQKPSB1也10”RT18-湿度传感器R*8禅99L1L2L3N4~20m^入——，|0~10V接入•开关量接入风道湿度传感器工作报警反馈连接显示面排水进水PRS485RT18-10SBLz风扇SSSS湿度传感器4~20mA接入一_|0~10V接入开关量接入风道湿度传感器999SSRDA[RS485力序裁。岀1＞卽「2主驱动电热块变压NLN3o■41超高位（常闭）二高位（常闭）低位（常闭）二T超低位（常开）-公共端风机连锁"44~■45KM■47泡沫监测"48"T超温监测N型变压40~T-1超高位（常闭）344-1高位（常闭）35叶1•j「低位（常闭）41超低位（常开）31公共端4风机连锁44KM44泡沫监测4/48超温监测工作报警反馈排水进水K型SRD控制器使用说明书．接线原理图警告：所有端子和连线禁止带电插拔，否则，可能触电或损坏元器件！29主驱动[0StateAlarF1;NN11£當刘开关量接入m0V度接入传世76o10V度f接入传接入器■8连接显示面92A保险管0■42A保险管QStateAlaN114些色迪申申。即[垠心11J-.F61GND囹14201A0AI（1）oV燼on/oIf声+24V两线制4〜20mA湿度二．显示面板显示面板用于设定、查询、显示各种参数，以及某些实时数据。具体参数列表如下：设定参数（开机启动时）：参数名称符号取值范围意义密码P00〜99此类参数需要正确设定密码后才能查询和设定下位机地址P11〜64连接上位机时的设备地址加湿器类型P20、10〜SRD型，1〜STS型加湿器工作类型P30、1N型、K型排水阀类型P40、10〜普通电磁阀，1〜电动球阀输出功率控制方式P50、1、2、30〜比例模式，1〜湿度传感器闭环,2〜注4手动键盘设定，3〜上位机实时控制■-70毎71■-AI（1）输入信号类型P60、1、2、30〜4-20mA、1〜0-10V、2〜on/off信号常闭（湿度小时闭合）、3〜on/off信号常开（湿度小时断开）AI（2）输入信号类型P70、1、2、3、40〜4-20mA、1〜0-10V、2〜on/off信号常闭（湿度限制时断开）、3〜on/off信号常开（湿度限制时闭合）、4〜无信号水箱高温保护温度P8100〜120°C湿度闭环控制参数1P90〜199在闭环控制模式下有效，与比例系数成正比湿度闭环控制参数2P100〜199在闭环控制模式下有效，与积分系数成正比温度传感器误差修正P11一9〜+9C限时补水时间P127、10、15、25（分工作状态，最长不进水时间常态下屏幕显示内容P130、1、2、30〜水温，1〜湿度传感器测量值，2〜湿度限制传感器测量值（风道湿度测量值），3〜控制量输出值（实际输出功率百分比）能量补偿P140〜95%额外损失热量的补偿维护周期P150〜99（X100小时）维护周期到达后，屏幕间歇显示“UL”，表示需要进行维护。0表示不设维护周期。设定参数（正常工作时）：参数名称符号取值范围意义湿度设定值F110〜100%在闭环控制模式下有效风道湿度限制值F270〜100%米用模拟量输出传感器有效键盘设定输出功率百分比F30〜100%在“输出功率控制方式”为2时有效清洗周期F41〜99小时清洗时间F50〜99秒0表示取消自动排水待机水温F630〜95C间歇补水时间F70.2〜9.9秒间歇补水停歇时间F80〜99秒为0表示取消间歇补水功冃匕，为普通补水累计工作时间F90〜9999小时测量参数：参数名称符号取值范围意义湿度测量值C10〜100%湿度限制传感器测量值（风道湿度测量值）C20〜100%实际输出功率百分比C30〜100%水温C40〜125°C非报警状态有意义从以上列表可以看出，设定或查询的参数分为三类：第一类为开机启动时设定的参数，第二类为开机启动后正常工作时设定的参数，第三类为正常工作时可查询的某些测量参数。第一类开机启动时设定的参数，需要在开机启动前（或复位前）按住set］键，然后上电或复位，屏幕显示“P0”，表示要求输入密码，按画键，显示“0”，可按▲或▼键修改数据，按画确认，如密码正确，屏幕显示“PI”，表示要求输入下位机地址，如密码错误，参数设置程序退出。显示“PI”后，按叵键，显示先前设定的下位机地址，可按▲或▼键修改数据，按阿确认，屏幕显示“P2”，表示要求输入“加湿器类型”，……，以此类推，可查询设定“加湿器工作类型”、“排水阀类型”、“输出功率控制方式”、“AI⑴输入信号类型”、“AI（2）输入信号类型”、“水箱高温保护温度”、“湿度闭环控制参数1”、“湿度闭环控制参数2”、“温度传感器误差修正值”...
