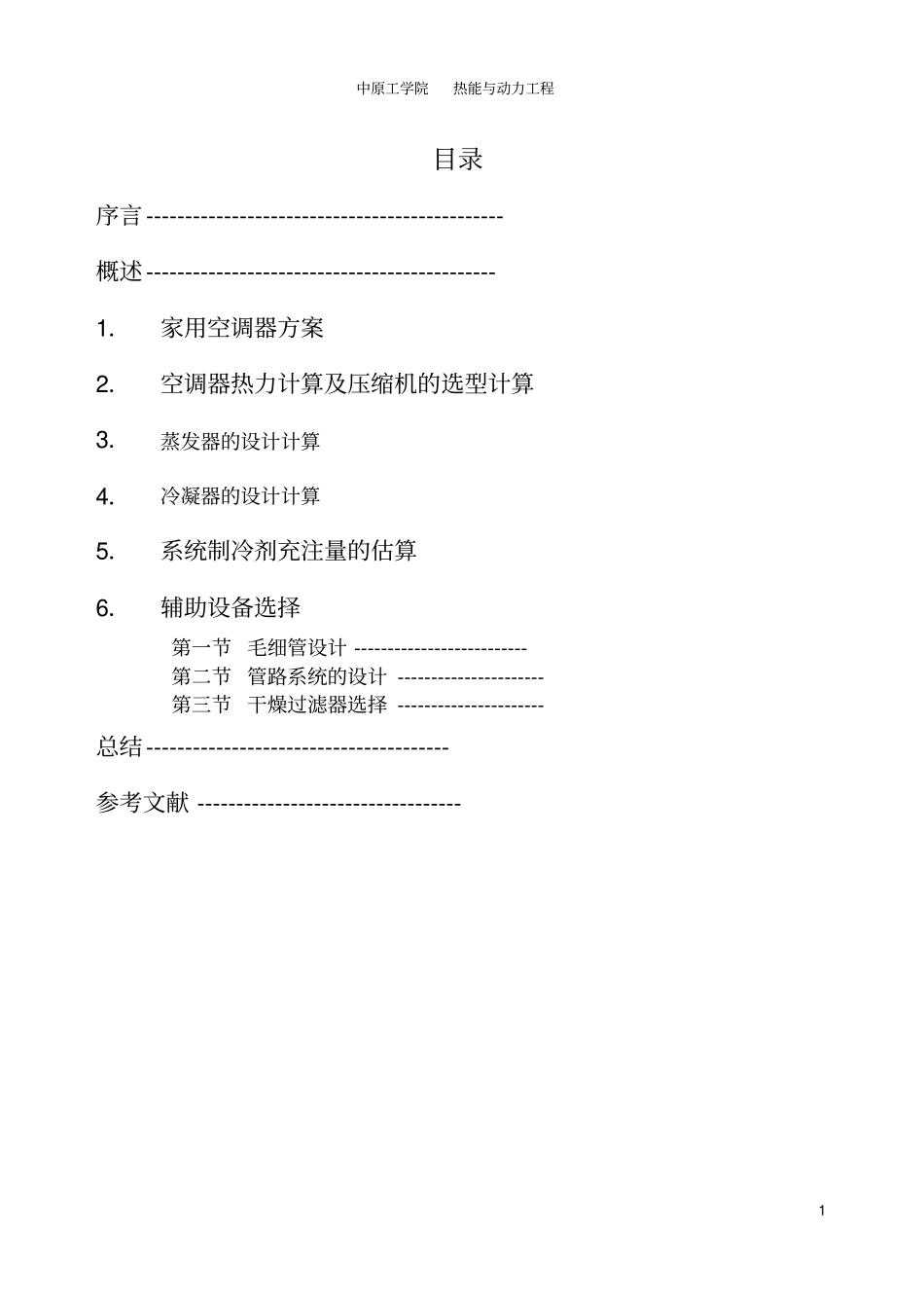

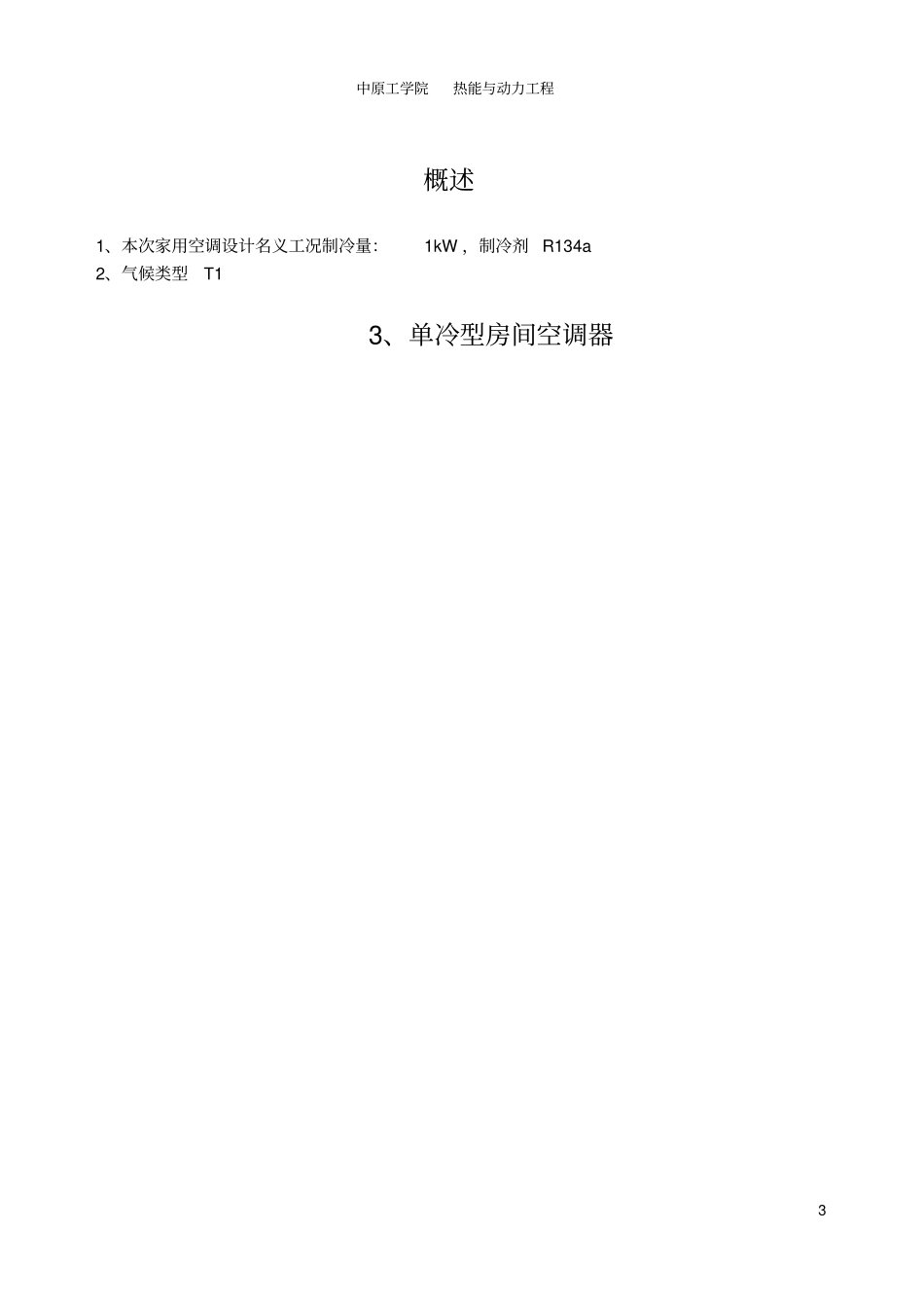

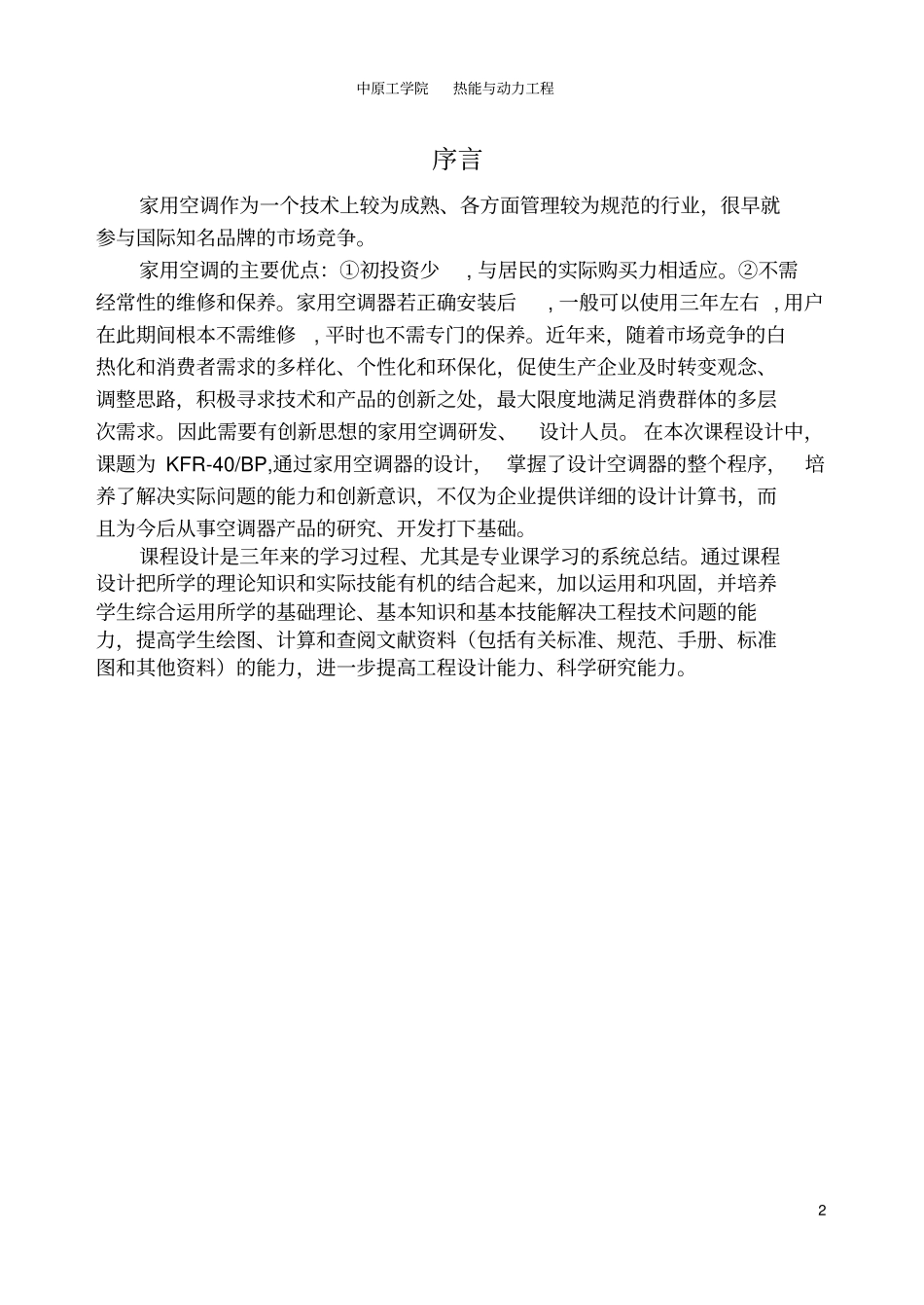

中原工学院热能与动力工程1目录序言----------------------------------------------概述---------------------------------------------1．家用空调器方案2．空调器热力计算及压缩机的选型计算3．蒸发器的设计计算4．冷凝器的设计计算5．系统制冷剂充注量的估算6．辅助设备选择第一节毛细管设计--------------------------第二节管路系统的设计----------------------第三节干燥过滤器选择----------------------总结---------------------------------------参考文献----------------------------------中原工学院热能与动力工程2序言家用空调作为一个技术上较为成熟、各方面管理较为规范的行业，很早就参与国际知名品牌的市场竞争。家用空调的主要优点：①初投资少,与居民的实际购买力相适应。②不需经常性的维修和保养。家用空调器若正确安装后,一般可以使用三年左右,用户在此期间根本不需维修,平时也不需专门的保养。近年来，随着市场竞争的白热化和消费者需求的多样化、个性化和环保化，促使生产企业及时转变观念、调整思路，积极寻求技术和产品的创新之处，最大限度地满足消费群体的多层次需求。因此需要有创新思想的家用空调研发、设计人员。在本次课程设计中，课题为KFR-40/BP,通过家用空调器的设计，掌握了设计空调器的整个程序，培养了解决实际问题的能力和创新意识，不仅为企业提供详细的设计计算书，而且为今后从事空调器产品的研究、开发打下基础。课程设计是三年来的学习过程、尤其是专业课学习的系统总结。通过课程设计把所学的理论知识和实际技能有机的结合起来，加以运用和巩固，并培养学生综合运用所学的基础理论、基本知识和基本技能解决工程技术问题的能力，提高学生绘图、计算和查阅文献资料（包括有关标准、规范、手册、标准图和其他资料）的能力，进一步提高工程设计能力、科学研究能力。中原工学院热能与动力工程3概述1、本次家用空调设计名义工况制冷量：1kW，制冷剂R134a2、气候类型T13、单冷型房间空调器中原工学院热能与动力工程4第一章制冷系统方案设计空调装置包括：压缩机，蒸发器，冷凝器，毛细管，干燥过滤器，轴流风机，贯流风机，气液分离器。中原工学院热能与动力工程5第二章压缩机的选型计算2.1制冷循环热力计算1.1循环参数及压焓图制冷循环参数：蒸发温度：5℃冷凝温度：54.4℃膨胀阀前液体温度46.1℃过冷度8.3℃吸气温度：15℃室内干球温度27℃，湿球温度19℃室外干球温度35℃，湿球温度24℃2.2空调器的热力计算1.单位质量制冷剂制冷量0q410'hhq=405.89—265.57=140.32kJ/kg2单位理论比功中原工学院热能与动力工程6kJ/kg3制冷剂循环质量流量kg/s4实际输气量5输气系数6压缩机理论输气量7压缩机理论功率kW8压缩机指示功率取压缩机的指示效率ηi=0.8压缩机指示功率=/ηi=0.41/0.8=0.51kW9压缩机轴功率取压缩机的摩擦功率Pm=0.1kW压缩机轴功率Pe=Pi+Pm=0.51+0.1=0.61kW2.3压缩机的选择根据计算结果，查选用空调用阿斯帕拉NE6187Z定速压缩机。额定制冷量1089W，电机输出功率570W，能效比1.75该压缩机的名义工况的制冷剂质量流量为-m10010qQ/Q/hkg/sq3（1'-h4）=1/(410.41-265.5)=6.910中原工学院热能与动力工程7第五章制冷剂的充注量的估算对于小型空调器而言，由于没有储液器，故系统内制冷剂的充注量对制冷机的经济、安全运行起着重要的作用。充注量过少，蒸发器只有部分得到润湿，蒸发器面积不能得到充分利用，蒸发量下降，吸气压力降低，蒸发温度降低，蒸发器出口制冷剂过热度增加，这不仅使循环的制冷量下降，而且还会使压缩机的排气温度升高，影响压缩机的使用寿命。充注量过多，不仅蒸发器内积液过多，致使蒸发器压力升高，传热温差减小，严重时甚至会产生压缩机的液击现象，而且会使冷凝器内冷凝后的冷凝液体不能及时排出，使冷凝器的有效面积减小，导致冷凝压力升高，压缩机耗功增加。由此可知，在一定工况下，系统内存在一个最佳充注量的问题。系统中制冷机的充注量不等于制冷剂的循环量，它应根据系统的容积大小、制冷剂在系统各处的状态、干度风分别加以计算。据有关资料介绍，对制冷剂为R134a、小型空冷式空调器而言，系统的制冷...
