物理：62《传感器的应用（一）》课件（人教版选修3-2）VIP专享VIP免费

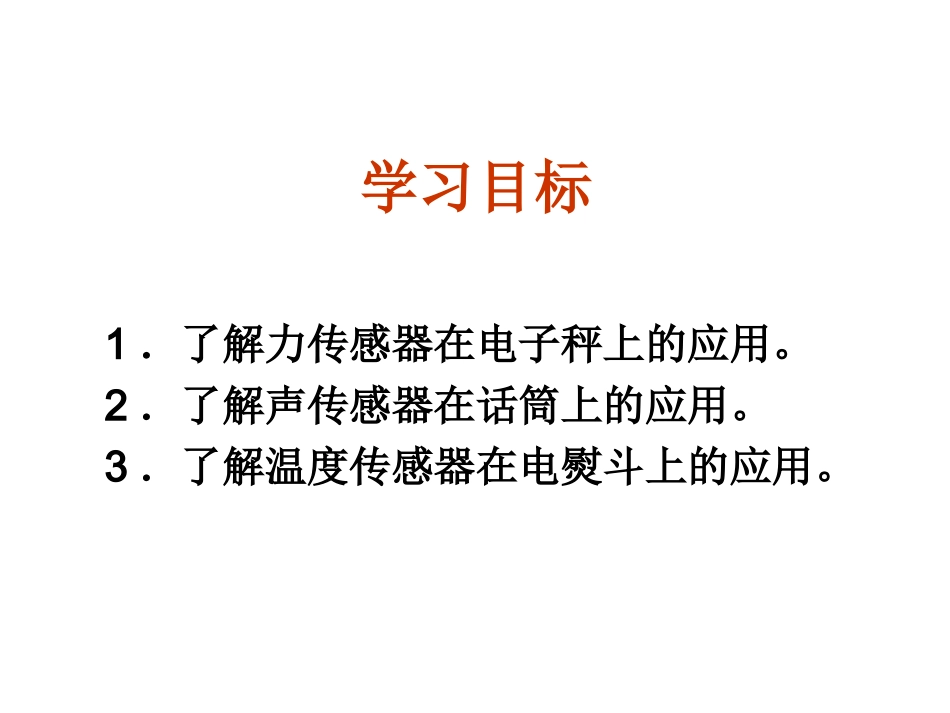

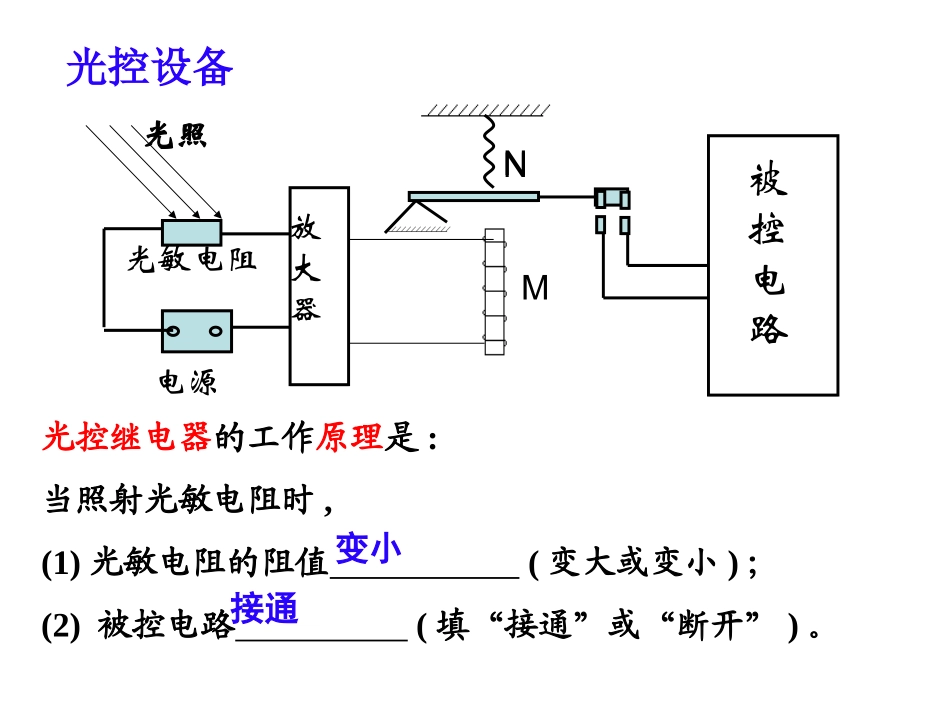

第二节传感器的应用（一）学习目标1．了解力传感器在电子秤上的应用。2．了解声传感器在话筒上的应用。3．了解温度传感器在电熨斗上的应用。光敏电阻光照放大器MNN被控电路光控继电器的工作原理是:当照射光敏电阻时,(1)光敏电阻的阻值(变大或变小)；(2)被控电路(填“接通”或“断开”)。光控设备电源变小接通传感器应用的一般模式一、力传感器的应用——电子秤一、力传感器的应用——电子秤1.电子秤使用的测力装置是什么?它是由什么元件组成的?2.简述力传感器的工作原理.装置装置::力传感器力传感器元件元件::金属梁和金属梁和应变应变片片一、力传感器的应用——电子秤一、力传感器的应用——电子秤金属梁U1U2两个两个应变片应变片的的形变形变引起引起电阻变化电阻变化致使两个应变片的致使两个应变片的电压差变化电压差变化1.电子秤使用的测力装置是什么?它是由什么元件组成的?3.应变片能够把什么力学量转化为什么电学量？2.简述力传感器的工作原理.装置装置::力传感器组成力传感器组成::金属梁和金属梁和应变片应变片形变电压形变电压一、力传感器的应用——电子秤一、力传感器的应用——电子秤两个两个应变片应变片的的形变形变引起引起电阻变化电阻变化致使两致使两个应变片的个应变片的电压差变化电压差变化数显电子秤电路原理图练习１关于电子秤中应变式力传感器的说法正确的是（）A.应变片常用半导体材料制成B.当应变片的表面拉伸时，其电阻变大反之，变小C.传感器输出的是应变片上的电压D.外力越大，输出的电压差值也越大ABDABD二、声传感器的应用——话筒二、声传感器的应用——话筒思考并回答思考并回答::（（11））话筒的作用话筒的作用是什么？是什么？（（22））说明说明动圈式话筒动圈式话筒的工作原理和工作过程。的工作原理和工作过程。（（33））说明说明电容式话筒电容式话筒的工作原理和工作过程。这的工作原理和工作过程。这种话筒的优点是什么？种话筒的优点是什么？（（44））驻极体话筒驻极体话筒的工作原理是什么？有何优点？的工作原理是什么？有何优点？话筒的作用是把话筒的作用是把声信号声信号转化为转化为电信号电信号二、声传感器的应用——话筒二、声传感器的应用——话筒膜片在声波下振动，使得与膜片相连的线圈中产生随声波变化的感应电流。1、动圈式话筒：音圈二、声传感器的应用——话筒二、声传感器的应用——话筒金属膜片永久磁铁工作原理:电磁感应练习２唱卡拉OK用的话筒，内有传感器。其中一种是动圈式的吗，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号。下列说法正确的是()A.该传感器是根据电流的磁效应工作的B.该传感器是根据电磁感应原理工作的C.膜片振动时，穿过金属线圈的磁通量不变D.膜片振动时，金属线圈中不会产生感应电动势BB2、电容式话筒：原理:Q是绝缘支架，薄金属膜M和固定电极N形成一个电容器，被直流电源充电。当声波使膜片振动时，电容发生变化，电路中形成变化的电流，于是电阻两端就输出了与声音变化规律相同的电压。优点：保真度好绝缘支架薄金属膜固定电极练习3电容式话筒将声音信号被话筒转化为电信号，其中导致电容变化的原因可能是容器两板间的()A.距离变化B.正对面积变化C.介质变化D.电压变化AA3、驻极体话筒：原理：电介质极化。电介质极化。((它由内部的驻极体塑料膜感受声波。工作电压:3～6V。)＋＋＋－－－驻极体背极塑料膜空隙特点：体积小，重量轻，价格便宜，灵敏度高，常用在盒式录音机、声控玩具等便宜的家电上较弱的声音扩音器扬声器1.话筒的作用是把______信号转化为___信号。2.动圈式话筒的工作原理：声音声音电磁感应电磁感应电电3.电容式话筒的工作原理：电容发生变化电容发生变化4.驻极式话筒的工作原理：电介质极化电介质极化二、声传感器的应用——话筒二、声传感器的应用——话筒三、温度传感器的应用：三、温度传感器的应用：11、电熨斗、电熨斗（（11）双金属片温度传感器）双金属片温度传感器思考：双金属片温度传感器思考：双金属片温度传感器的作用是什么？的作用是什么？作用：控制电路的通断。...
