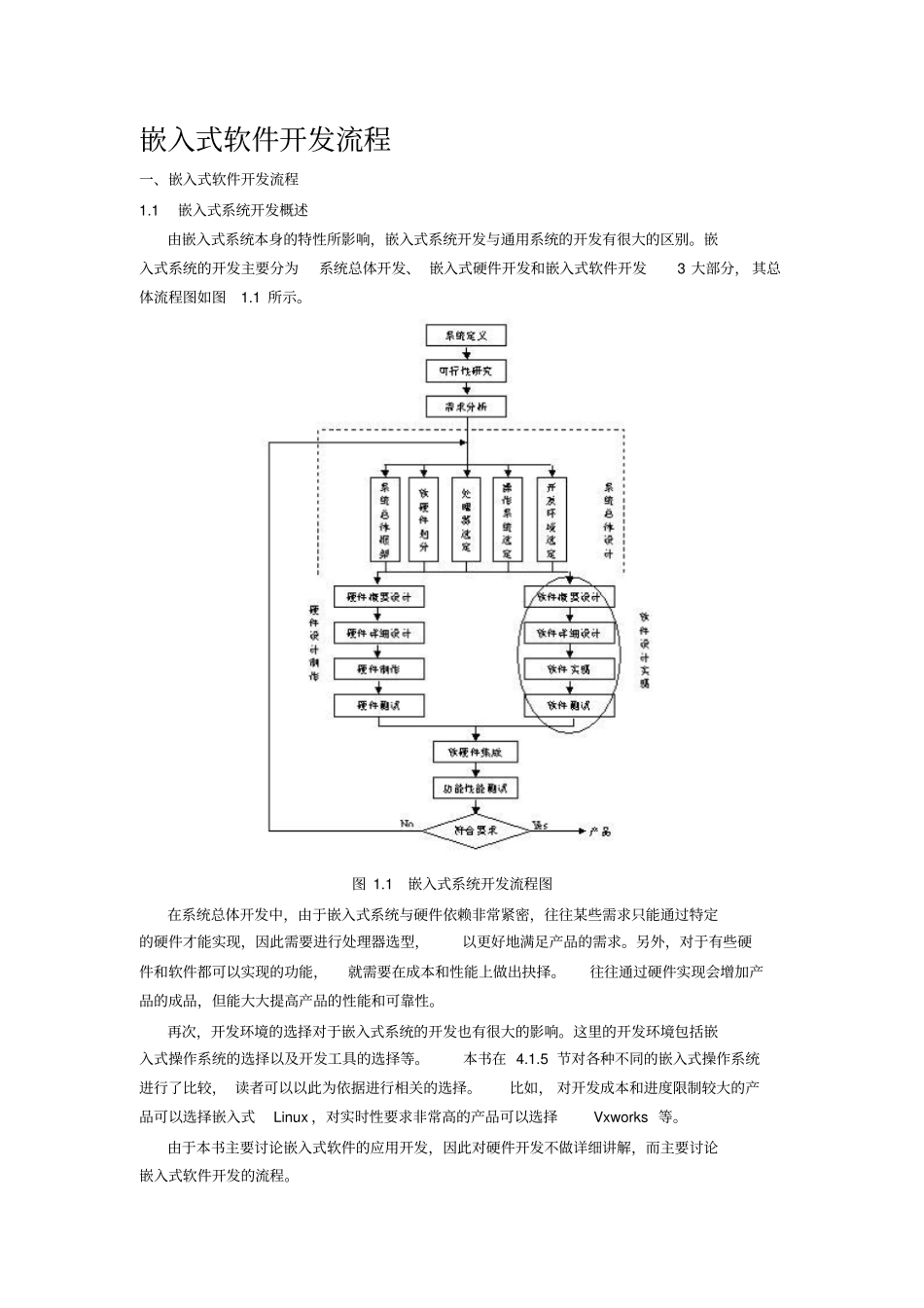

嵌入式软件开发流程一、嵌入式软件开发流程1.1嵌入式系统开发概述由嵌入式系统本身的特性所影响，嵌入式系统开发与通用系统的开发有很大的区别。嵌入式系统的开发主要分为系统总体开发、嵌入式硬件开发和嵌入式软件开发3大部分，其总体流程图如图1.1所示。图1.1嵌入式系统开发流程图在系统总体开发中，由于嵌入式系统与硬件依赖非常紧密，往往某些需求只能通过特定的硬件才能实现，因此需要进行处理器选型，以更好地满足产品的需求。另外，对于有些硬件和软件都可以实现的功能，就需要在成本和性能上做出抉择。往往通过硬件实现会增加产品的成品，但能大大提高产品的性能和可靠性。再次，开发环境的选择对于嵌入式系统的开发也有很大的影响。这里的开发环境包括嵌入式操作系统的选择以及开发工具的选择等。本书在4.1.5节对各种不同的嵌入式操作系统进行了比较，读者可以以此为依据进行相关的选择。比如，对开发成本和进度限制较大的产品可以选择嵌入式Linux，对实时性要求非常高的产品可以选择Vxworks等。由于本书主要讨论嵌入式软件的应用开发，因此对硬件开发不做详细讲解，而主要讨论嵌入式软件开发的流程。1.2嵌入式软件开发概述嵌入式软件开发总体流程为图4.15中“软件设计实现”部分所示，它同通用计算机软件开发一样，分为需求分析、软件概要设计、软件详细设计、软件实现和软件测试。其中嵌入式软件需求分析与硬件的需求分析合二为一，故没有分开画出。由于在嵌入式软件开发的工具非常多，为了更好地帮助读者选择开发工具，下面首先对嵌入式软件开发过程中所使用的工具做一简单归纳。嵌入式软件的开发工具根据不同的开发过程而划分，比如在需求分析阶段，可以选择IBM的RationalRose等软件，而在程序开发阶段可以采用CodeWarrior（下面要介绍的ADS的一个工具）等，在调试阶段所用的Multi-ICE等。同时，不同的嵌入式操作系统往往会有配套的开发工具，比如Vxworks有集成开发环境Tornado，WindowsCE的集成开发环境WindowsCEPlatform等。此外，不同的处理器可能还有对应的开发工具，比如ARM的常用集成开发工具ADS、IAR和RealView等。在这里，大多数软件都有比较高的使用费用，但也可以大大加快产品的开发进度，用户可以根据需求自行选择。图4.16是嵌入式开发的不同阶段的常用软件。图1.2嵌入式开发不同阶段的常用软件嵌入式系统的软件开发与通常软件开发的区别主要在于软件实现部分，其中又可以分为编译和调试两部分，下面分别对这两部分进行讲解。1．交叉编译嵌入式软件开发所采用的编译为交叉编译。所谓交叉编译就是在一个平台上生成可以在另一个平台上执行的代码。在第3章中已经提到，编译的最主要的工作就在将程序转化成运行该程序的CPU所能识别的机器代码，由于不同的体系结构有不同的指令系统。因此，不同的CPU需要有相应的编译器，而交叉编译就如同翻译一样，把相同的程序代码翻译成不同CPU的对应可执行二进制文件。要注意的是，编译器本身也是程序，也要在与之对应的某一个CPU平台上运行。嵌入式系统交叉编译环境如图4.17所示。图4.17交叉编译环境小知识与交叉编译相对应，平时常用的编译称为本地编译。这里一般将进行交叉编译的主机称为宿主机，也就是普通的通用PC，而将程序实际的运行环境称为目标机，也就是嵌入式系统环境。由于一般通用计算机拥有非常丰富的系统资源、使用方便的集成开发环境和调试工具等，而嵌入式系统的系统资源非常紧缺，无法在其上运行相关的编译工具，因此，嵌入式系统的开发需要借助宿主机（通用计算机）来编译出目标机的可执行代码。由于编译的过程包括编译、链接等几个阶段，因此，嵌入式的交叉编译也包括交叉编译、交叉链接等过程，通常ARM的交叉编译器为arm-elf-gcc、arm-linux-gcc等，交叉链接器为arm-elf-ld、arm-linux-ld等，交叉编译过程如图4.18所示。图4.18嵌入式交叉编译过程2．交叉调试嵌入式软件经过编译和链接后即进入调试阶段，调试是软件开发过程中必不可少的一个环节，嵌入式软件开发过程中的交叉调试与通用软件开发过程中的调试方式有很大的差别。在常见软件开发中，调试器与被调试的程序往往运行在同一台计算机上，调试器...
