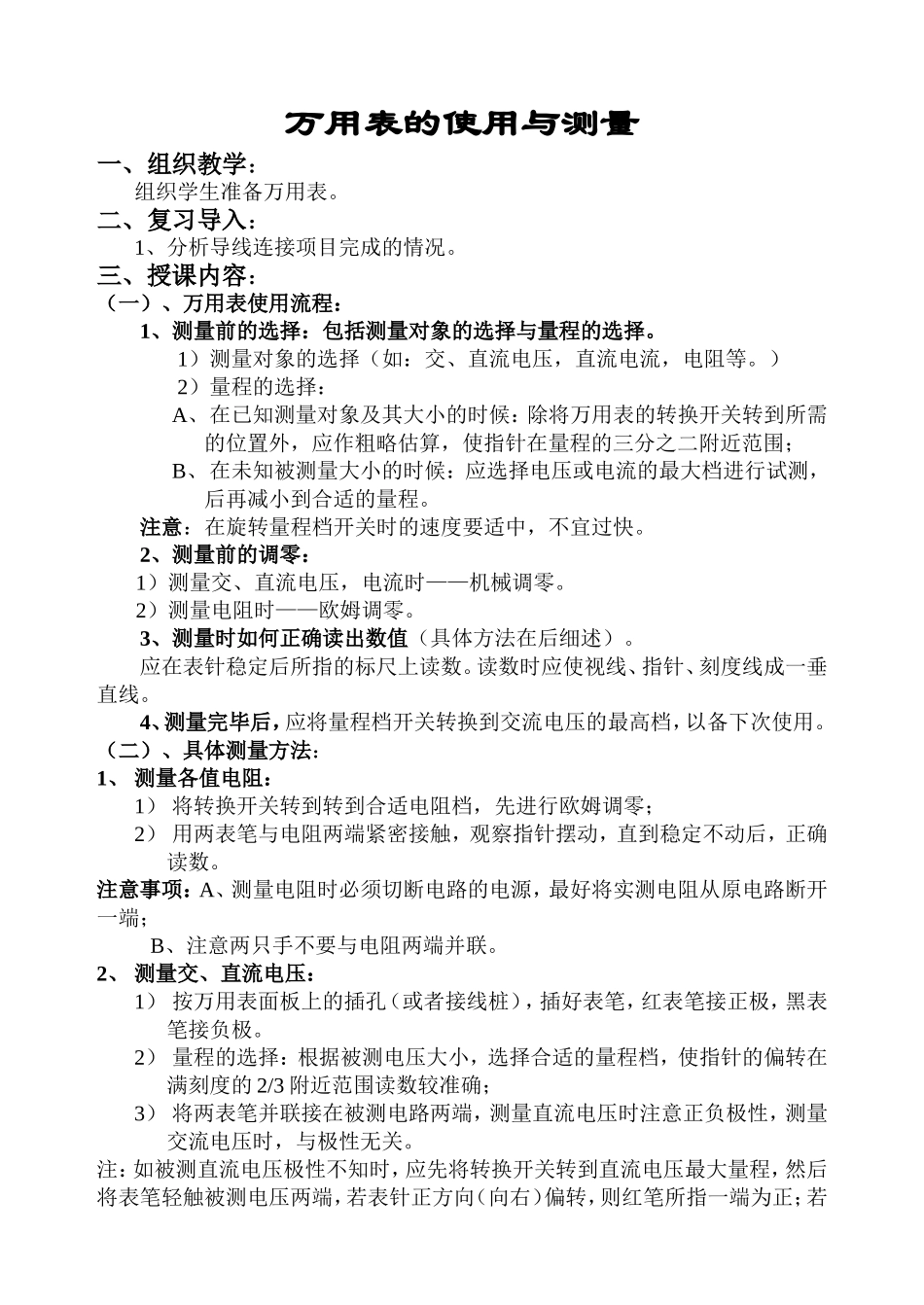

万用表的使用与测量_第1页
1/2
万用表的使用与测量_第2页
2/2
万用表的使用与测量一、组织教学:组织学生准备万用表。二、复习导入:1、分析导线连接项目完成的情况。三、授课内容:(一)、万用表使用流程:1、测量前的选择:包括测量对象的选择与量程的选择。1)测量对象的选择(如:交、直流电压,直流电流,电阻等。)2)量程的选择:A、在已知测量对象及其大小的时候:除将万用表的转换开关转到所需的位置外,应作粗略估算,使指针在量程的三分之二附近范围;B、在未知被测量大小的时候:应选择电压或电流的最大档进行试测,后再减小到合适的量程。注意:在旋转量程档开关时的速度要适中,不宜过快。2、测量前的调零:1)测量交、直流电压,电流时——机械调零。2)测量电阻时——欧姆调零。3、测量时如何正确读出数值(具体方法在后细述)。应在表针稳定后所指的标尺上读数。读数时应使视线、指针、刻度线成一垂直线。4、测量完毕后,应将量程档开关转换到交流电压的最高档,以备下次使用。(二)、具体测量方法:1、测量各值电阻:1)将转换开关转到转到合适电阻档,先进行欧姆调零;2)用两表笔与电阻两端紧密接触,观察指针摆动,直到稳定不动后,正确读数。注意事项:A、测量电阻时必须切断电路的电源,最好将实测电阻从原电路断开一端;B、注意两只手不要与电阻两端并联。2、测量交、直流电压:1)按万用表面板上的插孔(或者接线桩),插好表笔,红表笔接正极,黑表笔接负极。2)量程的选择:根据被测电压大小,选择合适的量程档,使指针的偏转在满刻度的2/3附近范围读数较准确;3)将两表笔并联接在被测电路两端,测量直流电压时注意正负极性,测量交流电压时,与极性无关。注:如被测直流电压极性不知时,应先将转换开关转到直流电压最大量程,然后将表笔轻触被测电压两端,若表针正方向(向右)偏转,则红笔所指一端为正;若表针反方向(向左)偏转,则红笔所指一端为负。3、测量直流电流:一般的万用表只能测量直流的毫安级,但有些万用表能测直流5安。测量直流电流时,一定要注意表笔的极性,红表笔为“+”,黑表笔为“-”在测量时,串联接在被测电路中。未知被电流大小之前,应从最大量程档,然后逐档减少到适当的量程,才进行读数。四、小结。侧重点掌握的介绍。五、作业。1、运用万用表测量出各电阻阻值;2、运用万用表测量出市电的实际电压值;3、运用万用表测量出由万用表电池与电阻组成的电路的电流值。注:教学方法:口述配合实物演示。
