2015中考复习课件第十七章欧姆定律-侯明警VIP免费

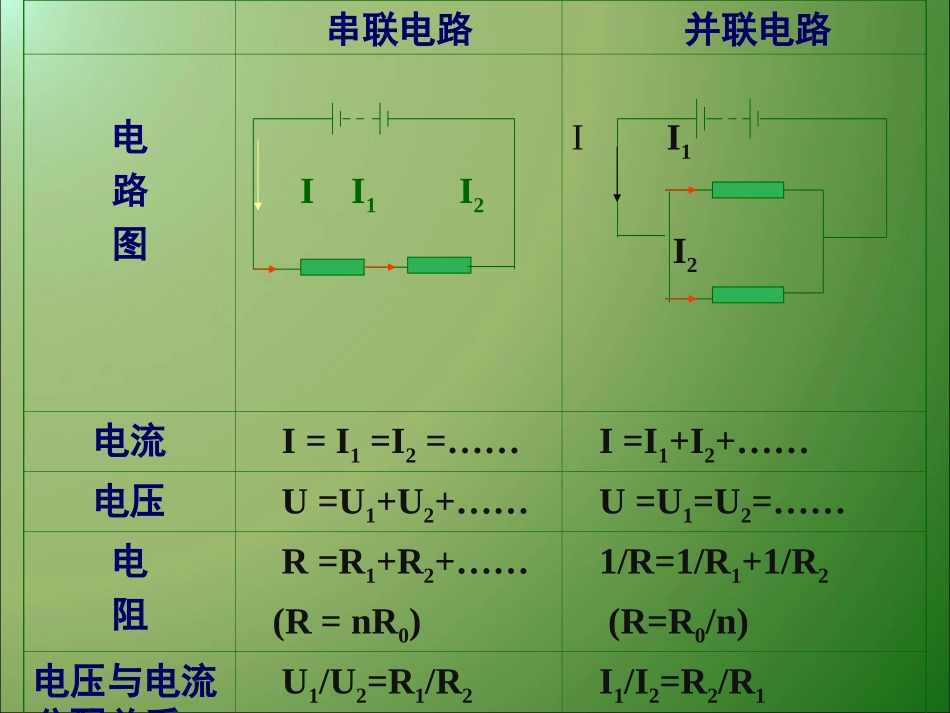

第十七章欧姆定律欧姆定律内容:公式:伏安法测电阻:本章知识梳理:1.实验目的：2.实验原理：3.实验器材：4.电路图：5.实验过程：6.注意事项R=U/I导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。I=U/RI—表示这段导体的电流。U—表示这段导体两端的电压R—表示这段导体的电阻串并联电路规律串联电路并联电路电路图II1I2II1I2电流I=I1=I2=……I=I1+I2+……电压U=U1+U2+……U=U1=U2=……电阻R=R1+R2+……(R=nR0)1/R=1/R1+1/R2(R=R0/n)电压与电流分配关系U1/U2=R1/R2U1/U=R1/RI1/I2=R2/R1一.探究电阻上的电流跟电压和电阻的关系1.设计实验:电路图:AV变阻器的作用：（1）改变定值电阻两端的电压；（2）保护电路。为了研究电流的大小与电压的关系，你的做法是；；为了研究电流的大小与电阻的关系，你的做法是。。控制导体的电阻不变，改变导体两端的电压控制导体两端的电压保持不变，改变导体电阻的大小研究方法：控制变量法3、分析与论证：通过分析实验数据你得出的两条结论是什么？结论:(1)电阻一定时，导体中的电流与导体两端的电压成正比(2)电压一定时，导体中的电流与导体的电阻成反比。4、注意事项：1.连接电路之前开关必须是断开的2.开关闭合之前，滑动变阻器应位于阻值最大处。3.电流表和电压表的正负接线柱及量程要正确。二.欧姆定律及其应用1.欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：变形公式：U=IRI=---URR=---UI三.测量小灯泡的电阻1、方法:伏安法用电流表和电压表来测小灯泡的电阻,这种方法叫伏安法.2、原理:欧姆定律（I=U/R）3、器材：（七件）4、电路图、实物图：5、变阻器的作用：6、实验步骤：7、设计表格：8、注意事项及故障分析：例3在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是()A．电流表烧坏，电压表示数为0B．小灯泡烧坏C．电流表示数为0，电压表示数为电源电压值D．电流表示数为0，电压表示数为0C二、例题分析二、例题分析VALRS1．小东同学做“测量小灯泡电阻”的实验：（1）请完成如图实验电路的连接；（2）小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是Ω。5abcd练一练巩固练习3．一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3.8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为()A．实验方法不对B．实验误差C．导体的电阻跟温度有关D．实验错误C巩固练习4.如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为()A.电压表示数变大、电流表示数变小B.电压表示数变大、电流表示数变大C.电压表示数变小、电流表示数变大D.电压表示数变小、电流表示数变小D巩固练习5.如图所示电路中，电源电压为6V，开关S闭合后，灯L不发光。用电压表测得电阻R两端的电压为6V，这说明:（）A、灯L和电阻R均完好B、灯L完好而电阻R断了C、灯L断路而电阻R完好D、灯L和电阻R都断路LRB欧姆定律在串、并联电路中的应用第十七章第４节例1如图所示，已知I=4.5A，I2=0.9A，电源电压为36V，那么灯L1的电阻R1多大？解析: 灯L1和灯L2并联∴I=I1+I2I1=I-I2=4.5A-0.9A=3.6A而U1=U2=U=36VL2I2I36VL1I1二、利用欧姆定律解决问题二、利用欧姆定律解决问题例题分析∴R1===10ΩU1I136V3.6A例2如图所示，R1=20Ω，滑动变阻器R2最大阻值为80Ω，电路接在电压为6V电路中，当滑片P由最左端滑到最右端时，电压表示数由6V变化为1.2V，则电流表示数变化范围是多少？当滑片P在最右端时串联电路的电阻多大？AVR1R2SP解：（1）滑片P在最左端U=6VR1=20ΩII===0.3AUR6V20ΩU1=U=6V（2）滑片P在最右端U=6VR1=20ΩI'R2=80ΩU1=1.2V答：（1）0.3A～0.06A（2）100Ω拓展知识：两个电阻串联：总电阻R=R1+R2。拓展知识：两个电阻串联：总电阻R=R1+R2。I'===0.06AU1R11.2V20ΩR===100ΩUI'6V0.06A例3．如图所示，R2=20Ω，电流表的示数为0.6A，电压表的示数为12V。求（1）R1的阻值；（2）并联电路总电流I；（3）并联电路...
