《伏安法测电阻》实验报告单VIP免费

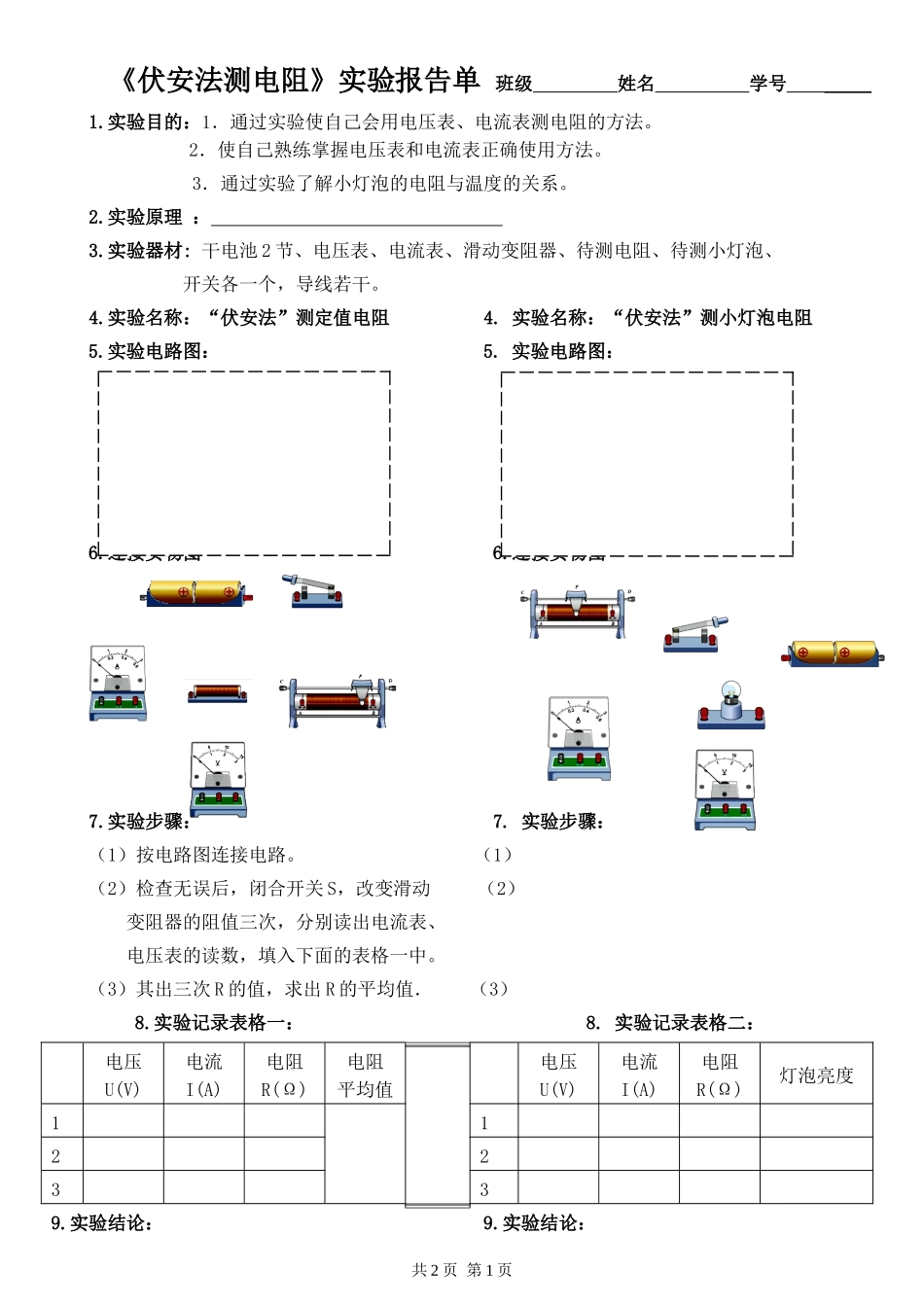

《伏安法测电阻》实验报告单_第1页
1/2

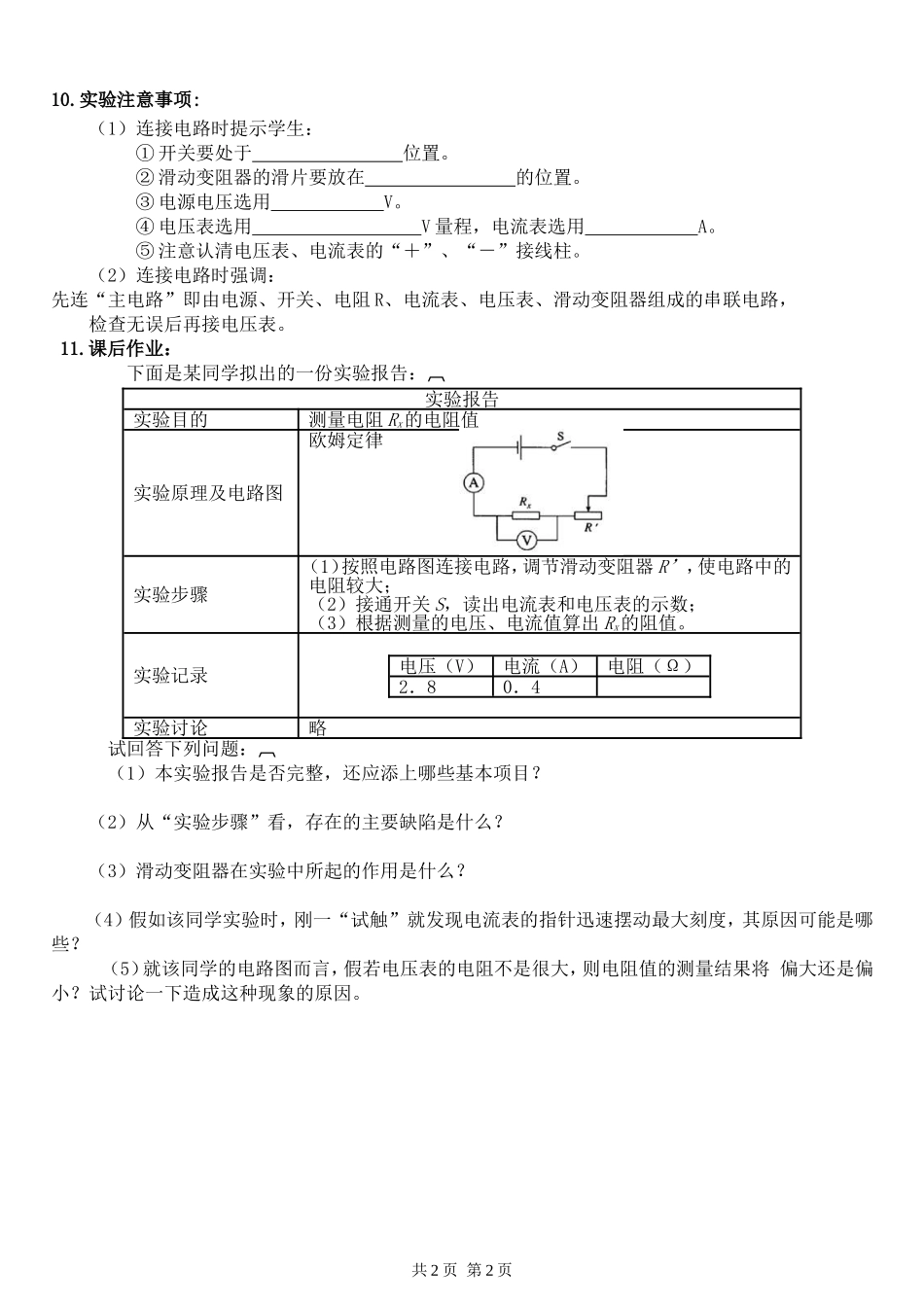

《伏安法测电阻》实验报告单_第2页
2/2
《伏安法测电阻》实验报告单班级姓名学号_____1.实验目的:1.通过实验使自己会用电压表、电流表测电阻的方法。2.使自己熟练掌握电压表和电流表正确使用方法。3.通过实验了解小灯泡的电阻与温度的关系。2.实验原理:3.实验器材:干电池2节、电压表、电流表、滑动变阻器、待测电阻、待测小灯泡、开关各一个,导线若干。4.实验名称:“伏安法”测定值电阻4.实验名称:“伏安法”测小灯泡电阻5.实验电路图:5.实验电路图:6.连接实物图6.连接实物图7.实验步骤:7.实验步骤:(1)按电路图连接电路。(1)(2)检查无误后,闭合开关S,改变滑动(2)变阻器的阻值三次,分别读出电流表、电压表的读数,填入下面的表格一中。(3)其出三次R的值,求出R的平均值.(3)8.实验记录表格一:8.实验记录表格二:电压U(V)电流I(A)电阻R(Ω)电阻平均值电压U(V)电流I(A)电阻R(Ω)灯泡亮度1122339.实验结论:9.实验结论:共2页第1页10.实验注意事项:(1)连接电路时提示学生:①开关要处于位置。②滑动变阻器的滑片要放在的位置。③电源电压选用V。④电压表选用V量程,电流表选用A。⑤注意认清电压表、电流表的“+”、“-”接线柱。(2)连接电路时强调:先连“主电路”即由电源、开关、电阻R、电流表、电压表、滑动变阻器组成的串联电路,检查无误后再接电压表。11.课后作业:下面是某同学拟出的一份实验报告:实验报告实验目的测量电阻Rx的电阻值实验原理及电路图欧姆定律实验步骤(1)按照电路图连接电路,调节滑动变阻器R’,使电路中的电阻较大;(2)接通开关S,读出电流表和电压表的示数;(3)根据测量的电压、电流值算出Rx的阻值。实验记录电压(V)电流(A)电阻(Ω)2.80.4实验讨论略试回答下列问题:(1)本实验报告是否完整,还应添上哪些基本项目?(2)从“实验步骤”看,存在的主要缺陷是什么?(3)滑动变阻器在实验中所起的作用是什么?(4)假如该同学实验时,刚一“试触”就发现电流表的指针迅速摆动最大刻度,其原因可能是哪些?(5)就该同学的电路图而言,假若电压表的电阻不是很大,则电阻值的测量结果将偏大还是偏小?试讨论一下造成这种现象的原因。共2页第2页
