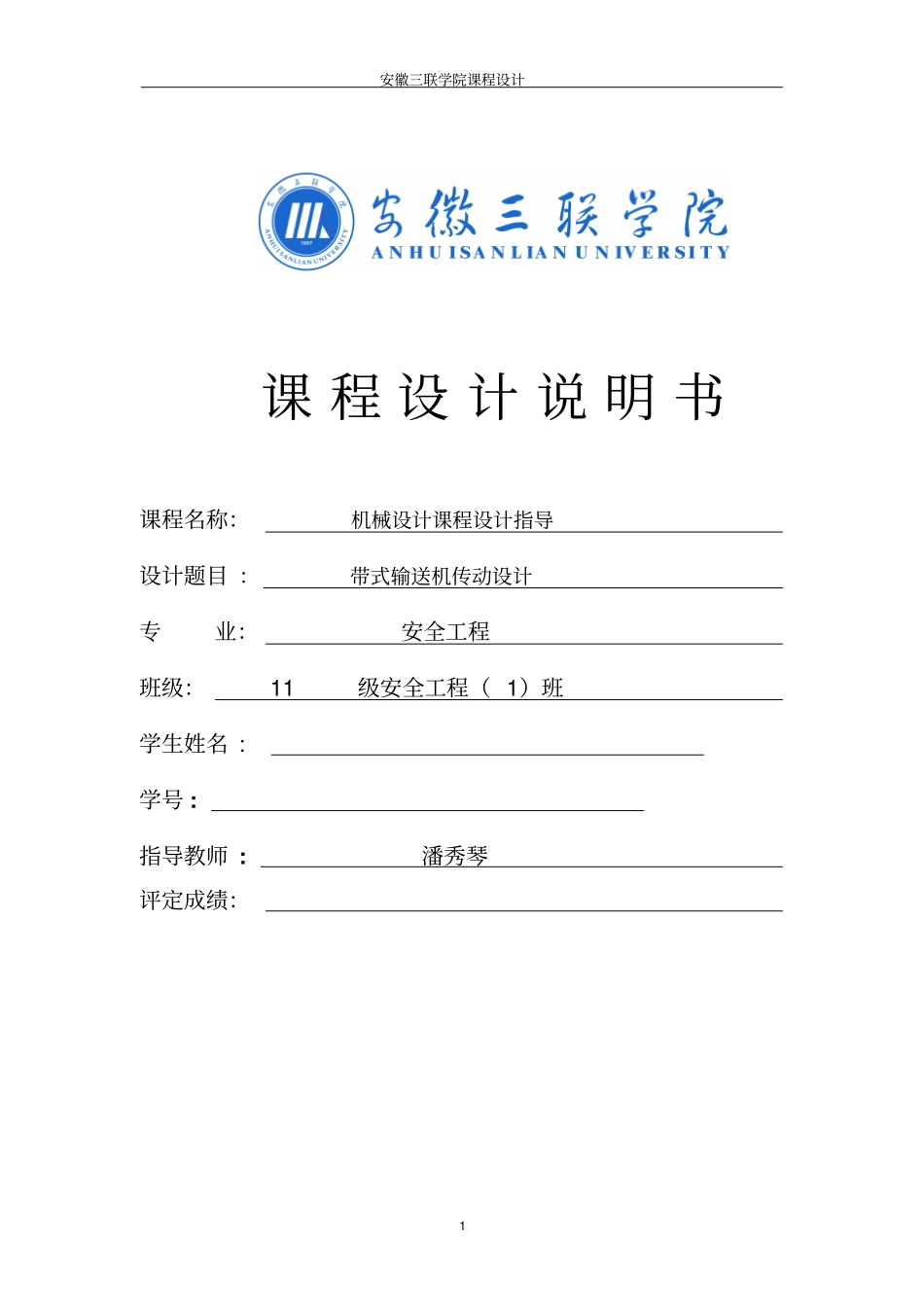

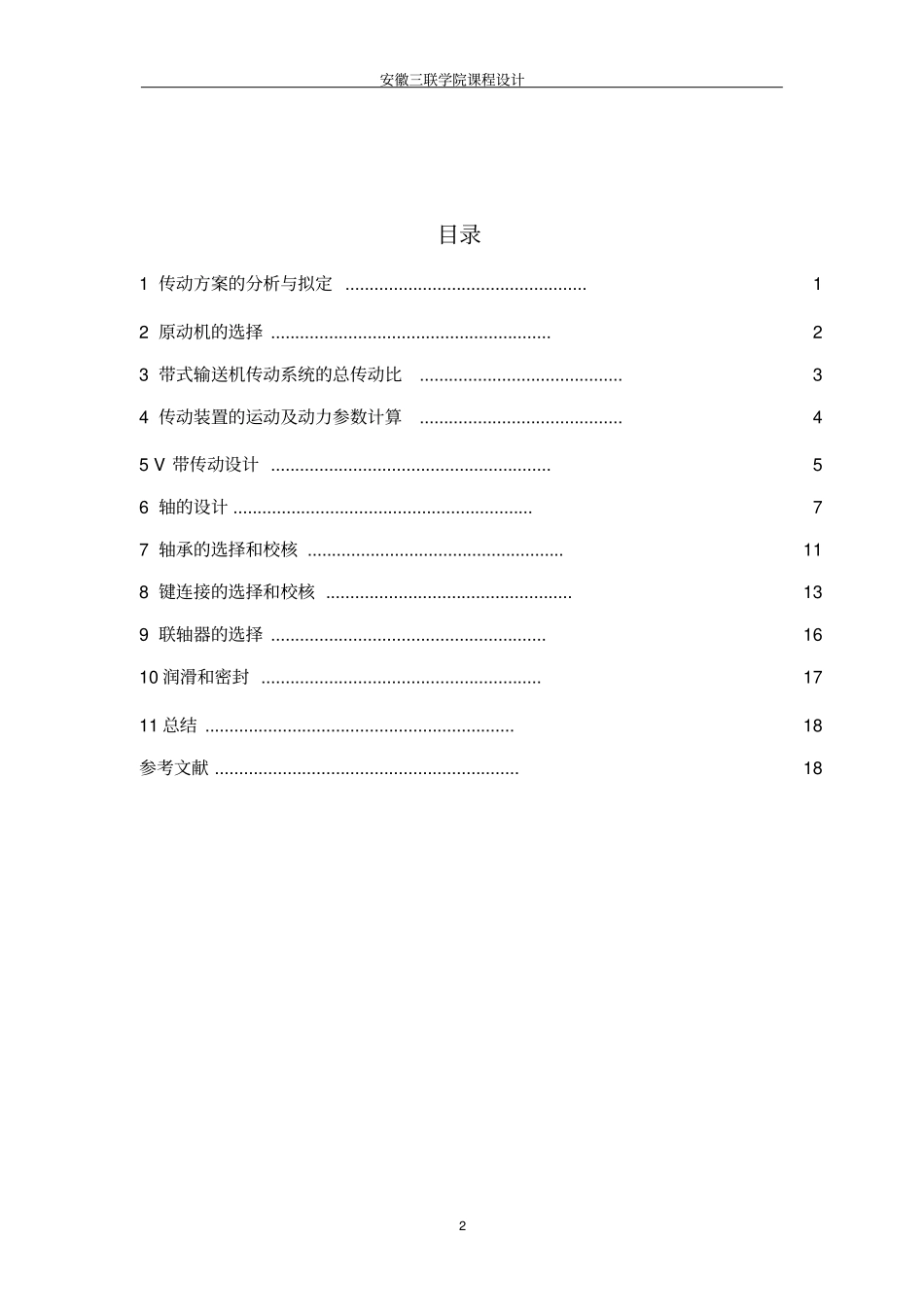

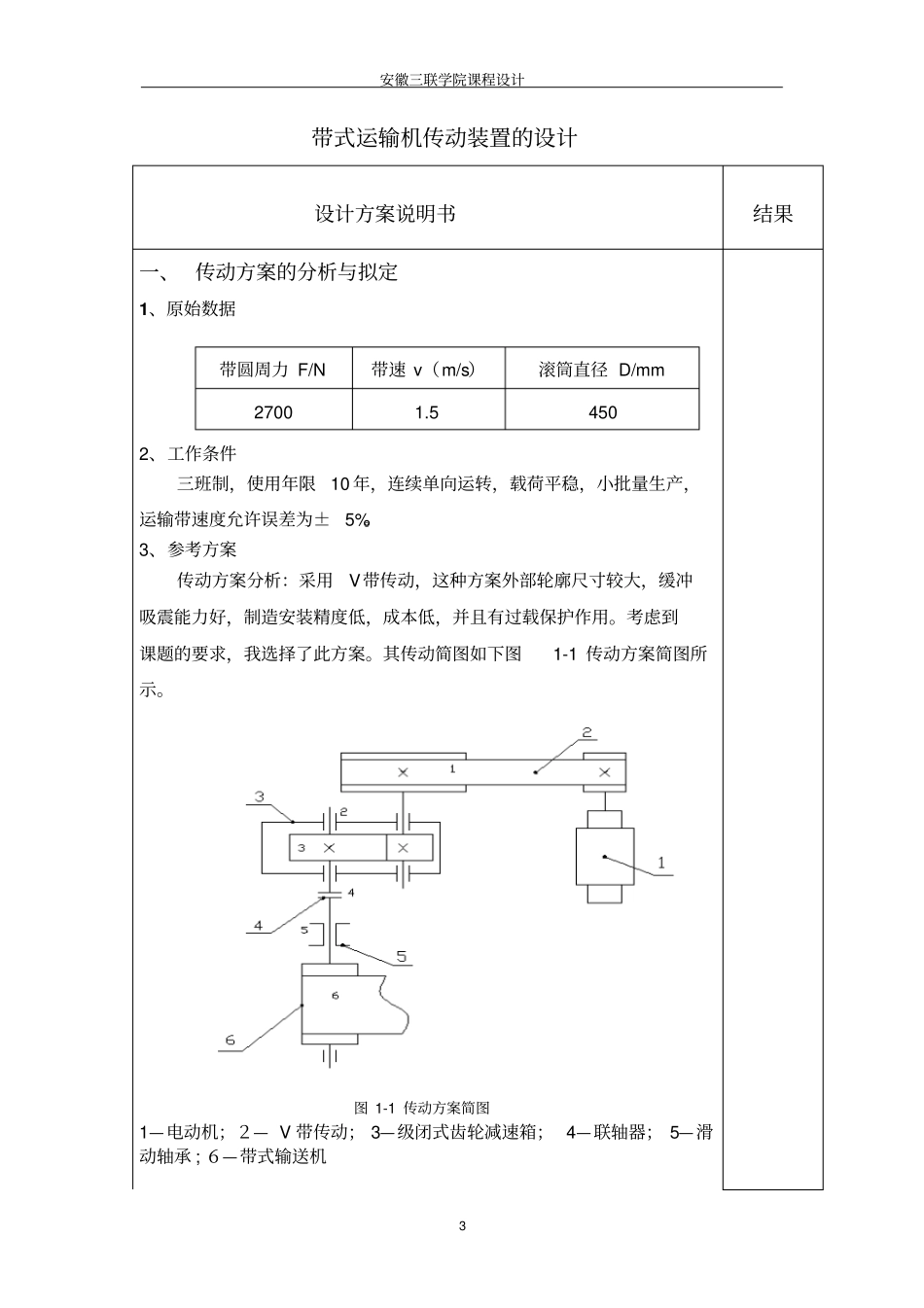

安徽三联学院课程设计1课程设计说明书课程名称：机械设计课程设计指导设计题目：带式输送机传动设计专业：安全工程班级：11级安全工程（1）班学生姓名:学号:指导教师:潘秀琴评定成绩：安徽三联学院课程设计2目录1传动方案的分析与拟定..................................................12原动机的选择..........................................................23带式输送机传动系统的总传动比..........................................34传动装置的运动及动力参数计算..........................................45V带传动设计..........................................................56轴的设计..............................................................77轴承的选择和校核.....................................................118键连接的选择和校核...................................................139联轴器的选择.........................................................1610润滑和密封..........................................................1711总结................................................................18参考文献...............................................................18安徽三联学院课程设计3带式运输机传动装置的设计设计方案说明书结果一、传动方案的分析与拟定1、原始数据带圆周力F/N带速v（m/s）滚筒直径D/mm27001.54502、工作条件三班制，使用年限10年，连续单向运转，载荷平稳，小批量生产，运输带速度允许误差为±5%。3、参考方案传动方案分析：采用V带传动，这种方案外部轮廓尺寸较大，缓冲吸震能力好，制造安装精度低，成本低，并且有过载保护作用。考虑到课题的要求，我选择了此方案。其传动简图如下图1-1传动方案简图所示。图1-1传动方案简图1—电动机；２—V带传动；3—级闭式齿轮减速箱；4—联轴器；5—滑动轴承;６—带式输送机安徽三联学院课程设计4二、原动机的选择1、选择电动机的类型和结构形式电动机的类型和结构形式应该根据电源种类、工作条件、工作时间的长短及载荷的性质、大小、启动性能和过载情况等条件来选择。工业上一般采用三相交流电动机。Y系列三相交流异步电动机由于结构简单、价格低廉、维护方便等优点，故其应用最广泛。在经常启动、制动和反转、间歇或短时工作的场合，要求电动机的转动惯量小和过载能力大，可以选用YZ和YZR系列三相异步电动机。2、确定电动机的功率(1)稳定运作下工作机主轴上所需功率Pw：kwfvPw05.41000/5.127001000/(2)传动装置的总效率：212340.867式中:1─v带传动效率(0.95)2─一对滚动轴承的传动效率(0.98)3─联轴器的传动效率(0.99)4─输送机的传动效率(0.96)(3)电动机所需的功率：kw67.4/ηpwPd满足dePP条件的Y系列三相异步交流电动机额定功率Pe应取为5.5kW，即Pe5.5（kW）3、确定电动机的转速(1)由原始数据得知：60000/63.69/minwnvDr按手册推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比安徽三联学院课程设计5范围为3～5。取V带传动比为2～4，则总传动比范围为6～20。(2)滚筒工作转速：6~20382.14~1273.8/mindwnnr故电动机转速的可选范围为382～1270（r/min）。符合这一范围的同步转速有750、1000（r/min）等。据根课题要求选用转速为1000（r/min）的电动机。4、确定电动机的型号对应于额定功率为5.5kW的电动机型号为Y132M2-6型。三、带式输送机传动系统的总传动比/960/63.6915.07mwinnV带的传动比为I1=3.14Pw=4.05kWη=0.867Pd=4.84kWPe=5.5kWwn=63.69r/mindn=382～1273r/mini=15.07安徽三联学院课程设计6安徽三联学院课程设计4四、传动装置的运动及动力参数计算0轴（电动机轴）dPP05.5Kwdnn01000r/min000/9550nPT=9550×5.5/1000=52.525（N.m）1轴（V带传输轴）)(28.50.965.5η01kwPP带1n=0n/i1=1000/3.14=318.47r/min111/9550nPT=9550×5.28/318.47=158.33（N.m）2轴（输送机滚筒轴）)(02.50.980.9728.5ηη12kwPP轴承齿轮2n=1n/i2=318.47/5=63.694r/min222/9550nPT=9550×5.02/63.694=752.68（N.m）将上述计算结果列入表4-1中以供查用。...
