干式变压器大修作业指导书VIP免费

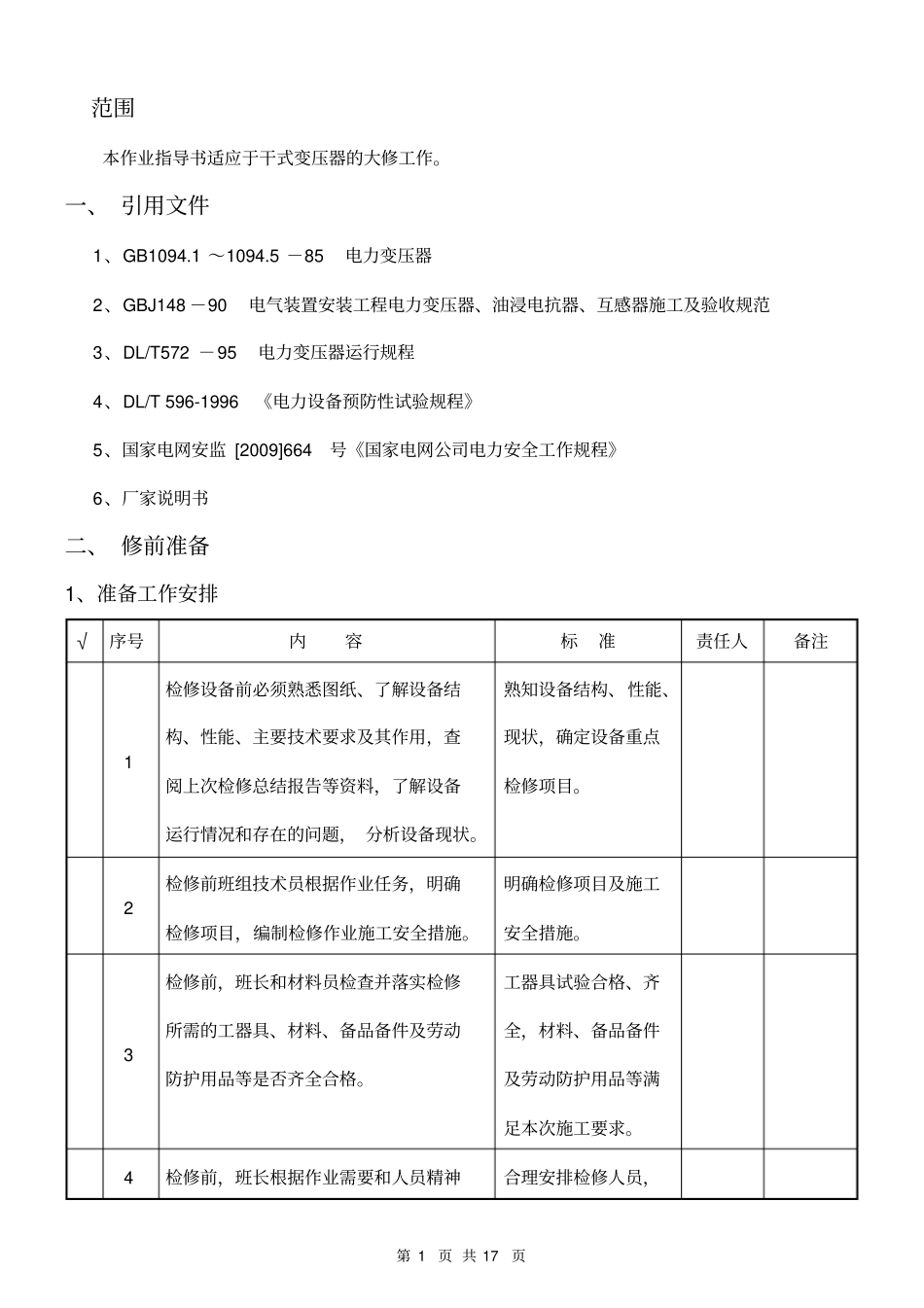

第1页共17页范围本作业指导书适应于干式变压器的大修工作。一、引用文件1、GB1094.1～1094.5－85电力变压器2、GBJ148－90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范3、DL/T572－95电力变压器运行规程4、DL/T596-1996《电力设备预防性试验规程》5、国家电网安监[2009]664号《国家电网公司电力安全工作规程》6、厂家说明书二、修前准备1、准备工作安排√序号内容标准责任人备注1检修设备前必须熟悉图纸、了解设备结构、性能、主要技术要求及其作用，查阅上次检修总结报告等资料，了解设备运行情况和存在的问题，分析设备现状。熟知设备结构、性能、现状，确定设备重点检修项目。2检修前班组技术员根据作业任务，明确检修项目，编制检修作业施工安全措施。明确检修项目及施工安全措施。3检修前，班长和材料员检查并落实检修所需的工器具、材料、备品备件及劳动防护用品等是否齐全合格。工器具试验合格、齐全，材料、备品备件及劳动防护用品等满足本次施工要求。4检修前，班长根据作业需要和人员精神合理安排检修人员，第2页共17页√序号内容标准责任人备注状态确定工作负责人和工作班成员，并根据本次检修的目的，组织作业人员学习《电业安全工作规程》及作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项及进度要求。全体作业人员熟熟知作业内容、作业标准、安全注意事项及进度要求。5开工的前1天，工作票签发人根据检修项目内容签发工作票并送至作业许可部门。根据工作内容办理合格的工作票，且安全措施和现场必须相符2、作业人员要求√序号内容责任人备注1现场工作人员应身体健康，精神状态良好。2工作人员应为专业从事电气设备检修人员，并且通过安规考试及技能资格审查且具备必要的电气知识，并经《安规》考试合格。3进入工作现场必须戴好安全帽、穿好工作服，严格执行《电业安全工作规程》。4作业中互相关心施工安全及时纠正违反安全的行为，知道作业地点、作业任务，清楚作业环境，清楚关键部位。5每个工作小组的工作人员至少有倆人一起工作，其中有一人应为有经验的人员且担任工作负责人和监护人。6工作前由工作负责人向工作班成员交待清安全措施，使工作班成员对带电设备人人明白方可进行工作。第3页共17页√序号内容责任人备注7进入工作现场要看清设备名称和编号，防止走错间隔。8检修场地的工器具、设备、材料应妥善放置、摆放整齐。9每日收工后及时清理现场。10工作时必须设有专门的监护人员，工作前工作负责人要向工作班成员详尽交代其合作内容及注意事项，开工前和工作完结后，工作负责人应对设备进行认真检查。3、备品备件√序号名称规格单位数量备注123454、工器具√序号名称规格/编号单位数量备注1梅花扳手4-32〞套12活络扳手8″把13老虎钳8″把14尖嘴钳6″把15十字螺丝刀4″—6″把各16一字螺丝刀3″、4″、6″把各17仪表螺丝刀十字、一字把各1第4页共17页√序号名称规格/编号单位数量备注8锉刀12″半圆、圆、平把各19钢直尺150cm块110单相电源接线盘AC220v只111手电筒把112吹风机台113兆欧表500v只114兆欧表2500v只115万用表只116回路电阻测试仪（变压器直阻测试仪）台117交流耐压仪套15、材料√序号名称规格单位数量备注1白布m22包布Kg23砂纸#0或金相砂纸张54塑料带红、黄、绿盘各15无水乙醇分析醇瓶16丙酮瓶17喷漆Kg18防绣漆Kg19导电膏1kg筒1第5页共17页√序号名称规格单位数量备注10毛刷1寸、1.5寸、2寸把各111钢丝刷钢、铜把各112口罩只513耐油橡胶平板2mmKg106、定置图及围栏图7、危险点分析√序号危险点防范措施北工器具零部件材料环保箱配电盘干式变配电盘干式变出入口第6页共17页√序号危险点防范措施1触电伤害（1）将两侧电源断开并拉至过道，接地刀闸可靠投入；（2）在变压器高、低压侧各挂明显的三相短路接地线一组，不得随意移动或拆下接地线；（3）在相邻运行中的设备间隔挂“止步，高压危险”标示牌；（4）使用电气工具时其外壳要可靠接地；施工电源绝缘良好，按规定串接漏电保护装置；（5）使用电气设备接取电源时应两人进行，电源线接头处必须用绝缘胶布包好；（6）作业前告知工作人员现场带电部位和防范措施...
