干溪坡水电站施工组织说明VIP免费

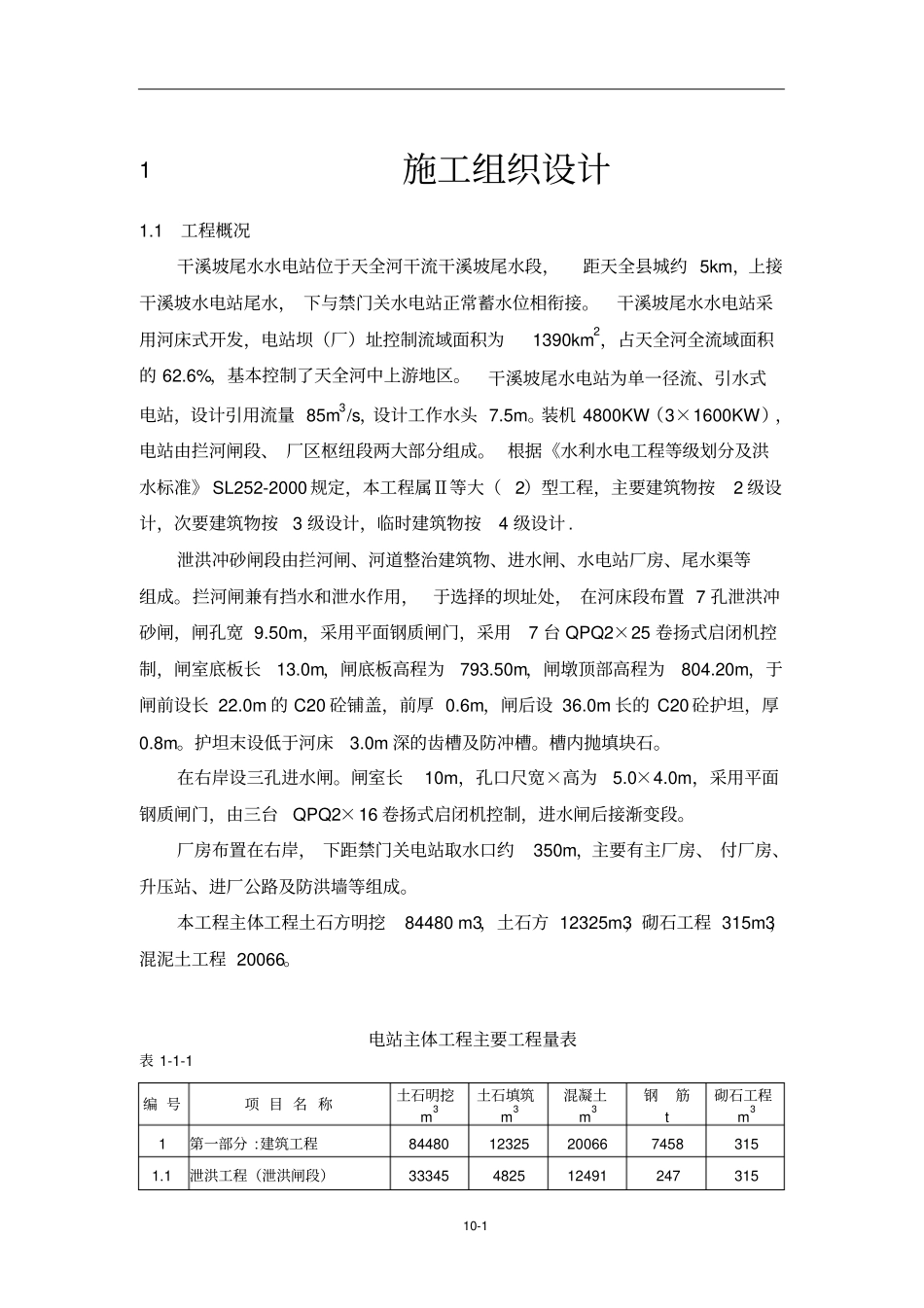

10-11施工组织设计1.1工程概况干溪坡尾水水电站位于天全河干流干溪坡尾水段，距天全县城约5km，上接干溪坡水电站尾水，下与禁门关水电站正常蓄水位相衔接。干溪坡尾水水电站采用河床式开发，电站坝（厂）址控制流域面积为1390km2，占天全河全流域面积的62.6%，基本控制了天全河中上游地区。干溪坡尾水电站为单一径流、引水式电站，设计引用流量85m3/s，设计工作水头7.5m。装机4800KW（3×1600KW），电站由拦河闸段、厂区枢纽段两大部分组成。根据《水利水电工程等级划分及洪水标准》SL252-2000规定，本工程属Ⅱ等大（2）型工程，主要建筑物按2级设计，次要建筑物按3级设计，临时建筑物按4级设计.泄洪冲砂闸段由拦河闸、河道整治建筑物、进水闸、水电站厂房、尾水渠等组成。拦河闸兼有挡水和泄水作用，于选择的坝址处，在河床段布置7孔泄洪冲砂闸，闸孔宽9.50m，采用平面钢质闸门，采用7台QPQ2×25卷扬式启闭机控制，闸室底板长13.0m，闸底板高程为793.50m，闸墩顶部高程为804.20m，于闸前设长22.0m的C20砼铺盖，前厚0.6m，闸后设36.0m长的C20砼护坦，厚0.8m。护坦末设低于河床3.0m深的齿槽及防冲槽。槽内抛填块石。在右岸设三孔进水闸。闸室长10m，孔口尺宽×高为5.0×4.0m，采用平面钢质闸门，由三台QPQ2×16卷扬式启闭机控制，进水闸后接渐变段。厂房布置在右岸，下距禁门关电站取水口约350m，主要有主厂房、付厂房、升压站、进厂公路及防洪墙等组成。本工程主体工程土石方明挖84480m3，土石方12325m3，砌石工程315m3，混泥土工程20066。电站主体工程主要工程量表表1-1-1编号项目名称土石明挖m3土石填筑m3混凝土m3钢筋t砌石工程m31第一部分:建筑工程84480123252006674583151.1泄洪工程（泄洪闸段）3334548251249124731510-2编号项目名称土石明挖m3土石填筑m3混凝土m3钢筋t砌石工程m31.1.1泄洪工程333454825124912473151.2厂房及挡水工程505937500751772091.2.1坝后厂房及挡水工程32393750071041691.2.2尾水渠工程1820041370401.3升压变电站工程5425831.3.1开关站工程5425832第二部分:临时工程854741689092.1导流工程854741689092.1.1导流明渠工程52139092.1.2导流围堰工程333441681.2施工总体布置1.2.1料场开采、规划、原材料来源由资料①土料；主要用于施工围堰防渗，主料场为天全县城附近天全河右岸的沙坝土料场，距闸址和厂址区距离约为4km，有108国道相通，交通方便。该料场粘粒含量、塑性指数、天然含水量偏高，其余指标符合技术要求，作为施工围堰用土。②砂石料；工程库区河段有大面积的天然砂砾石富集料场，邻近河段亦有多个料场,料场勘察储量大。各料场均位于天全河左、右两岸河床漫滩，有公路相通，交通方便。所以工程设置两处砂石料加工厂，分别置于左、右两岸。各岸施工时采用各岸砂石料厂。③混凝土骨料；混凝土骨料主要从开挖的弃渣料中筛选，不足的再天全县城外购。④施工材料；工程距离天全县城进，所以施工所用的大宗物资中水泥主要采用天全县生产的水泥，钢筋、钢材、机电设备在成都购买，木材、油料及火工材料由当地解决，生活物资从天全县采供。1.2.2施工工厂设置①施工机械修理厂；由于施工地处天全县，且离县城交通方便，故机械修理厂设置在县城内。②施工用电；施工用电在直接在附近电源引一回10KV线路至工地现场。供工10-3地施工用电使用。③施工用水；施工用水采用工程区内的水，经过质检，工程区内的水质良好，可用作生产生活用水。1.2.3施工后勤设施施工队伍招募；施工队伍在天全县城招募。施工单位由招投标决定。1.2.4施工总体进度计划施工总体进度计划横道图见附件。1.3水文、气象电站水文计算成个如下表1—2—1电站分期洪水计算成果表表1—2—1单位：m3/s位置计算时段(月)使用时段(月)设计流量(m3/s)2%3.3%5%10%20%坝、厂址12～312～3183163146118914439235131726020455.1～5.204394103843402926～95.21～l0.10280025502360202016601010.1l～10.3143939836430724911112191931721361031.3.2工程地质工程区在大地构造上处于扬子准地台西缘与青藏高原接壤的龙门山构造带东边，位于北东向龙门山隆起褶断带之西南端宝兴背斜南东翼，并处于东南龙门山主...
